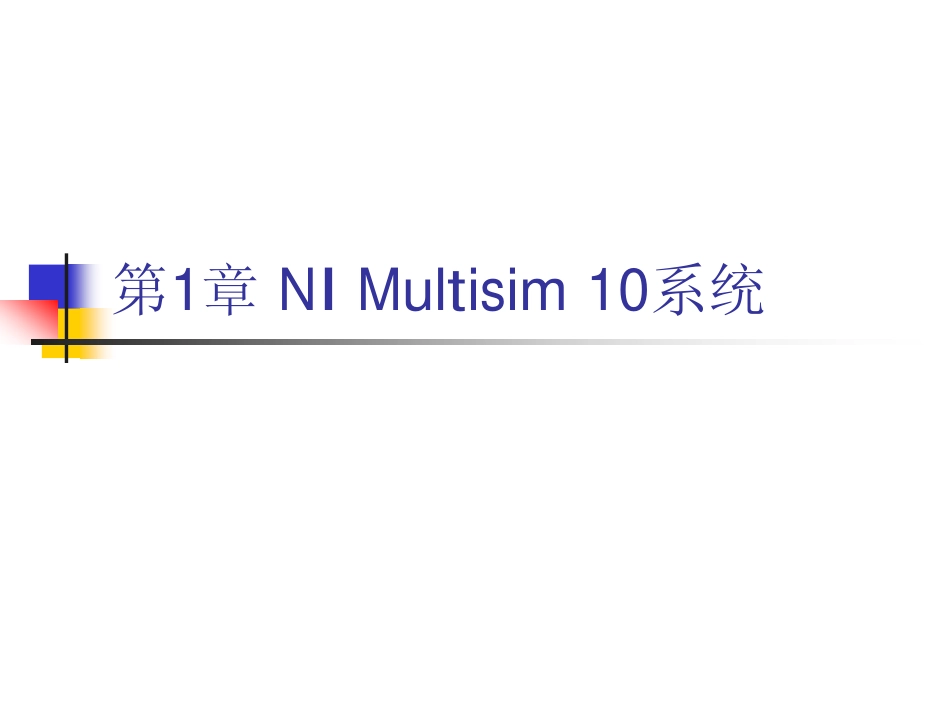

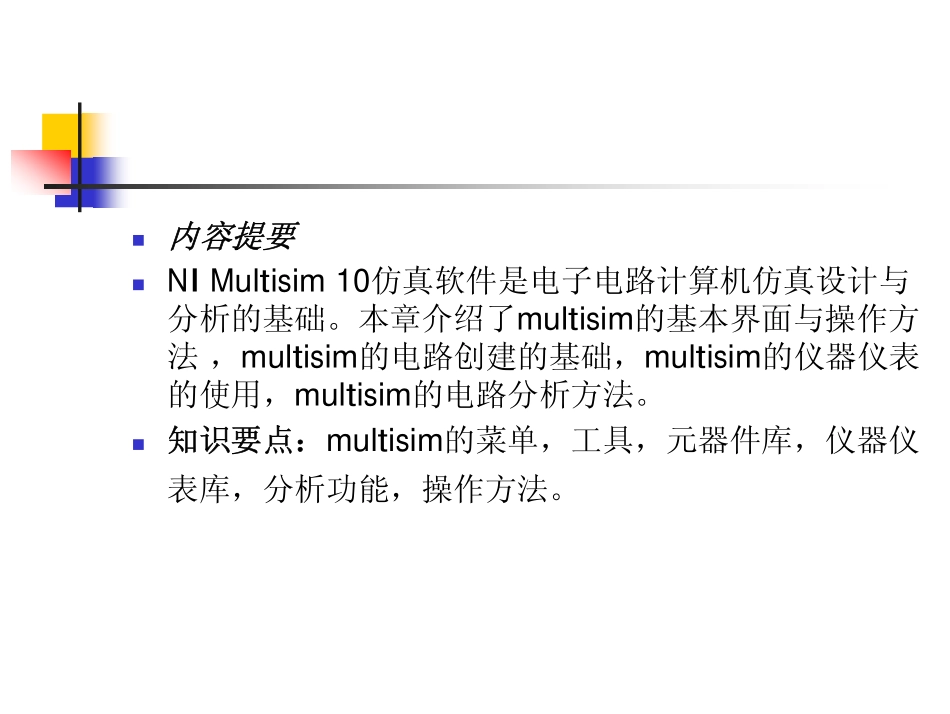

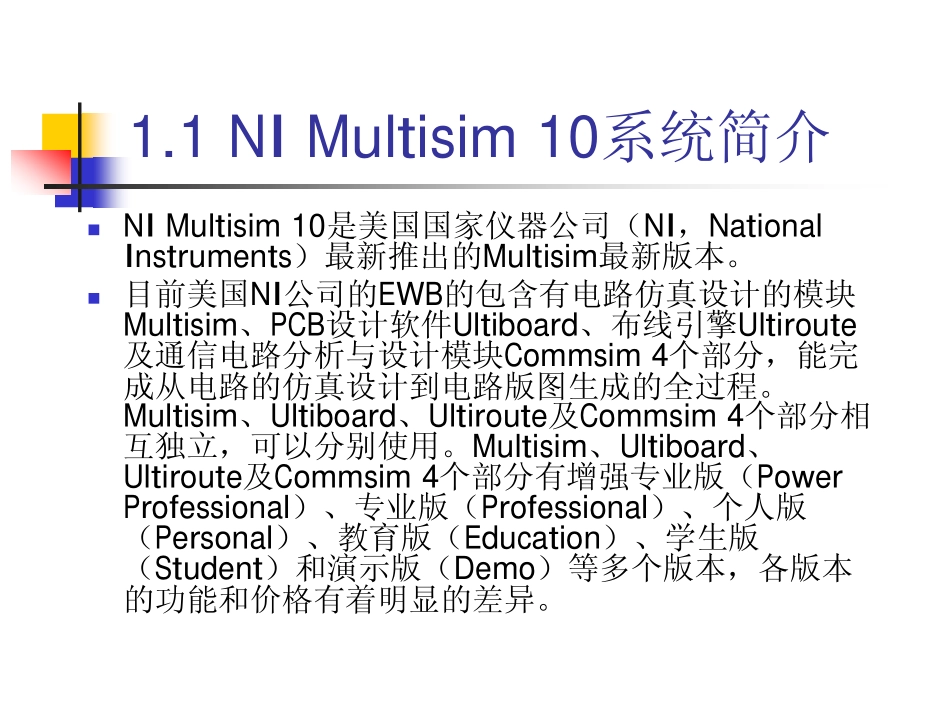

第1章NIMultisim10系统�内容提要�NIMultisim10仿真软件是电子电路计算机仿真设计与分析的基础。本章介绍了multisim的基本界面与操作方法，multisim的电路创建的基础，multisim的仪器仪表的使用，multisim的电路分析方法。�知识要点：multisim的菜单，工具，元器件库，仪器仪表库，分析功能，操作方法。1.1NIMultisim10系统简介�NIMultisim10是美国国家仪器公司（NI，NationalInstruments）最新推出的Multisim最新版本。�目前美国NI公司的EWB的包含有电路仿真设计的模块Multisim、PCB设计软件Ultiboard、布线引擎Ultiroute及通信电路分析与设计模块Commsim4个部分，能完成从电路的仿真设计到电路版图生成的全过程。Multisim、Ultiboard、Ultiroute及Commsim4个部分相互独立，可以分别使用。Multisim、Ultiboard、Ultiroute及Commsim4个部分有增强专业版（PowerProfessional）、专业版（Professional）、个人版（Personal）、教育版（Education）、学生版（Student）和演示版（Demo）等多个版本，各版本的功能和价格有着明显的差异。�NIMultisim10用软件的方法虚拟电子与电工元器件，虚拟电子与电工仪器和仪表，实现了“软件即元器件”、“软件即仪器”。NIMultisim10是一个原理电路设计、电路功能测试的虚拟仿真软件。�NIMultisim10的元器件库提供数千种电路元器件供实验选用，同时也可以新建或扩充已有的元器件库，而且建库所需的元器件参数可以从生产厂商的产品使用手册中查到，因此也很方便的在工程设计中使用。�NIMultisim10的虚拟测试仪器仪表种类齐全，有一般实验用的通用仪器，如万用表、函数信号发生器、双踪示波器、直流电源；而且还有一般实验室少有或没有的仪器，如波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪和网络分析仪等。�NIMultisim10具有较为详细的电路分析功能，可以完成电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅里叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法，以帮助设计人员分析电路的性能。�NIMultisim10可以设计、测试和演示各种电子电路，包括电工学、模拟电路、数字、电路、射频电路及微控制器和接口电路等。可以对被仿真的电路中的元器件设置各种故障，如开路、短路和不同程度的漏电等，从而观察不同故障情况下的电路工作状况。在进行仿真的同时，软件还可以存储测试点的所有数据，列出被仿真电路的所有元...
