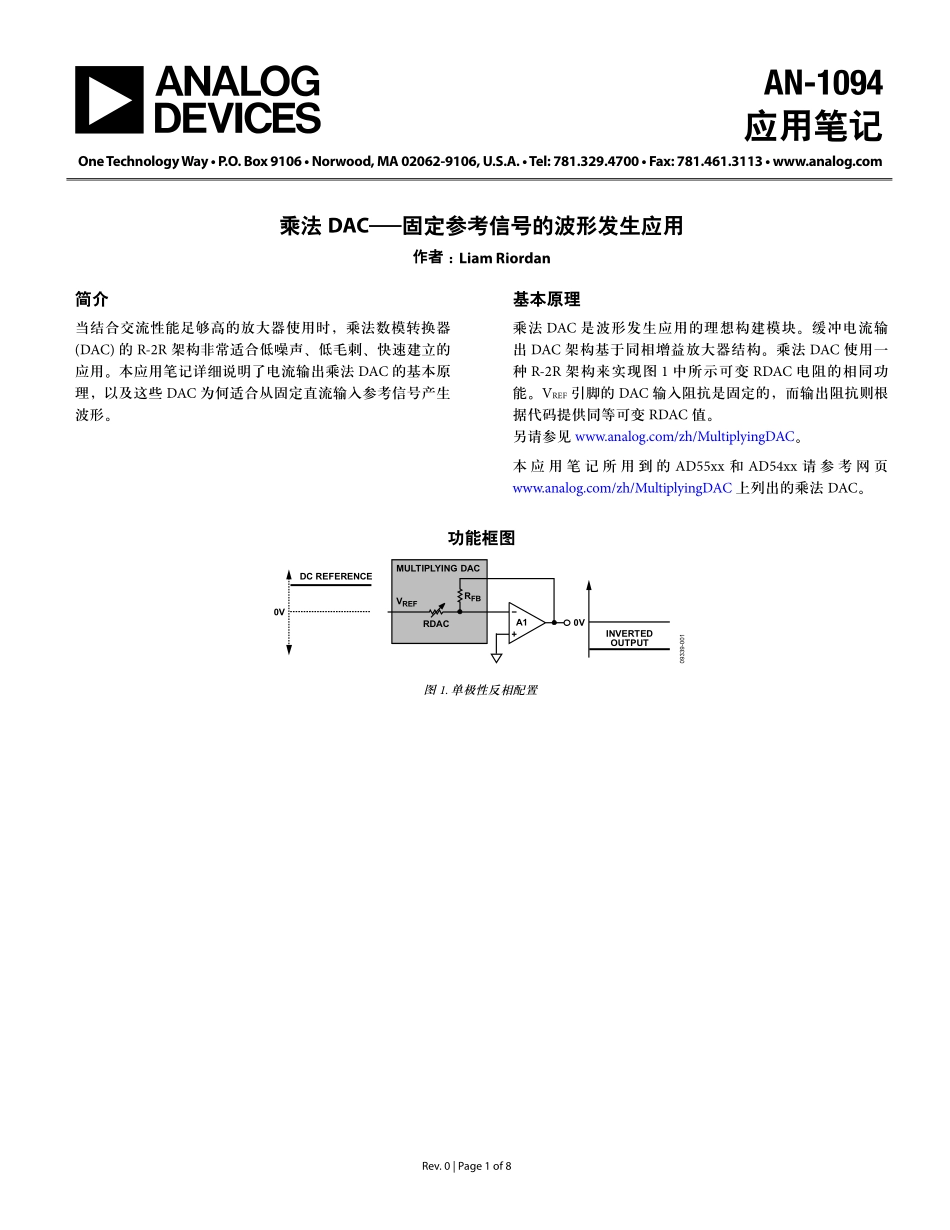

OneTechnologyWay•P.O.Box9106•Norwood,MA02062-9106,U.S.A.•Tel:781.329.4700•Fax:781.461.3113•www.analog.comRev.0|Page1of8简介当结合交流性能足够高的放大器使用时，乘法数模转换器(DAC)的R-2R架构非常适合低噪声、低毛刺、快速建立的应用。本应用笔记详细说明了电流输出乘法DAC的基本原理，以及这些DAC为何适合从固定直流输入参考信号产生波形。基本原理乘法DAC是波形发生应用的理想构建模块。缓冲电流输出DAC架构基于同相增益放大器结构。乘法DAC使用一种R-2R架构来实现图1中所示可变RDAC电阻的相同功能。VREF引脚的DAC输入阻抗是固定的，而输出阻抗则根据代码提供同等可变RDAC值。另请参见www.analog.com/zh/MultiplyingDAC。本应用笔记所用到的AD55xx和AD54xx请参考网页www.analog.com/zh/MultiplyingDAC上列出的乘法DAC。乘法DAC—固定参考信号的波形发生应用作者：LiamRiordanAN-1094应用笔记功能框图MULTIPLYINGDACDCREFERENCERDAC0VA1RFBINVERTEDOUTPUT0V09339-001VREF图1.单极性反相配置AN-1094应用笔记Rev.0|Page2of8目录简介...................................................................................................1基本原理..........................................................................................1功能框图...........................................................................................1乘法DAC..........................................................................................3双极性操作.................................................................................3正电压输入/正电压输出.......................................................3稳定性问题.................................................................................4与波形发生相关的重要DAC规格.............................................5建立时间......................................................................................5中间电平毛刺.............................................................................5数字SFDR...................................................................................6正确选择运算放大器.....................................................................7应用笔记AN-1094Rev.0|...
