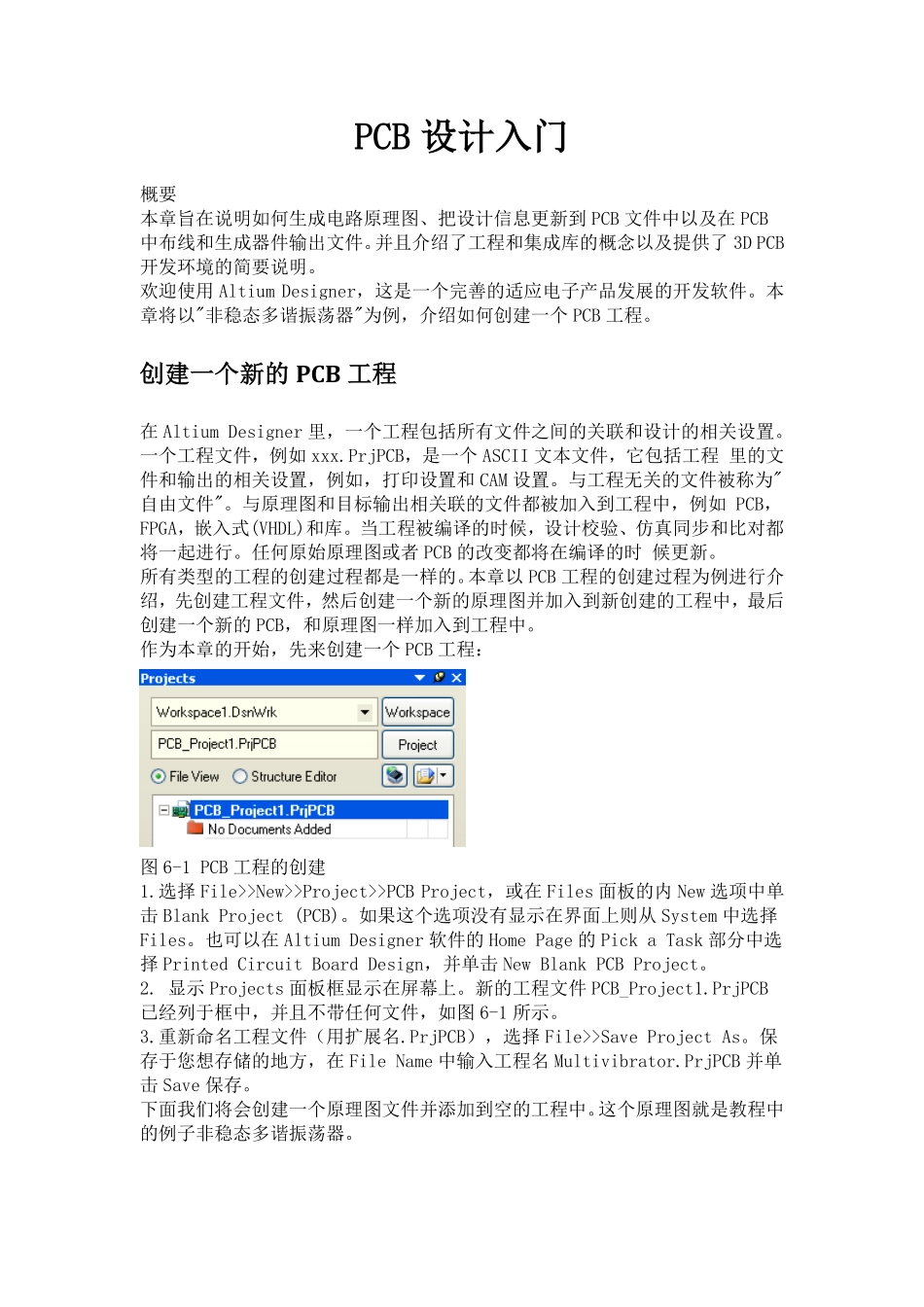

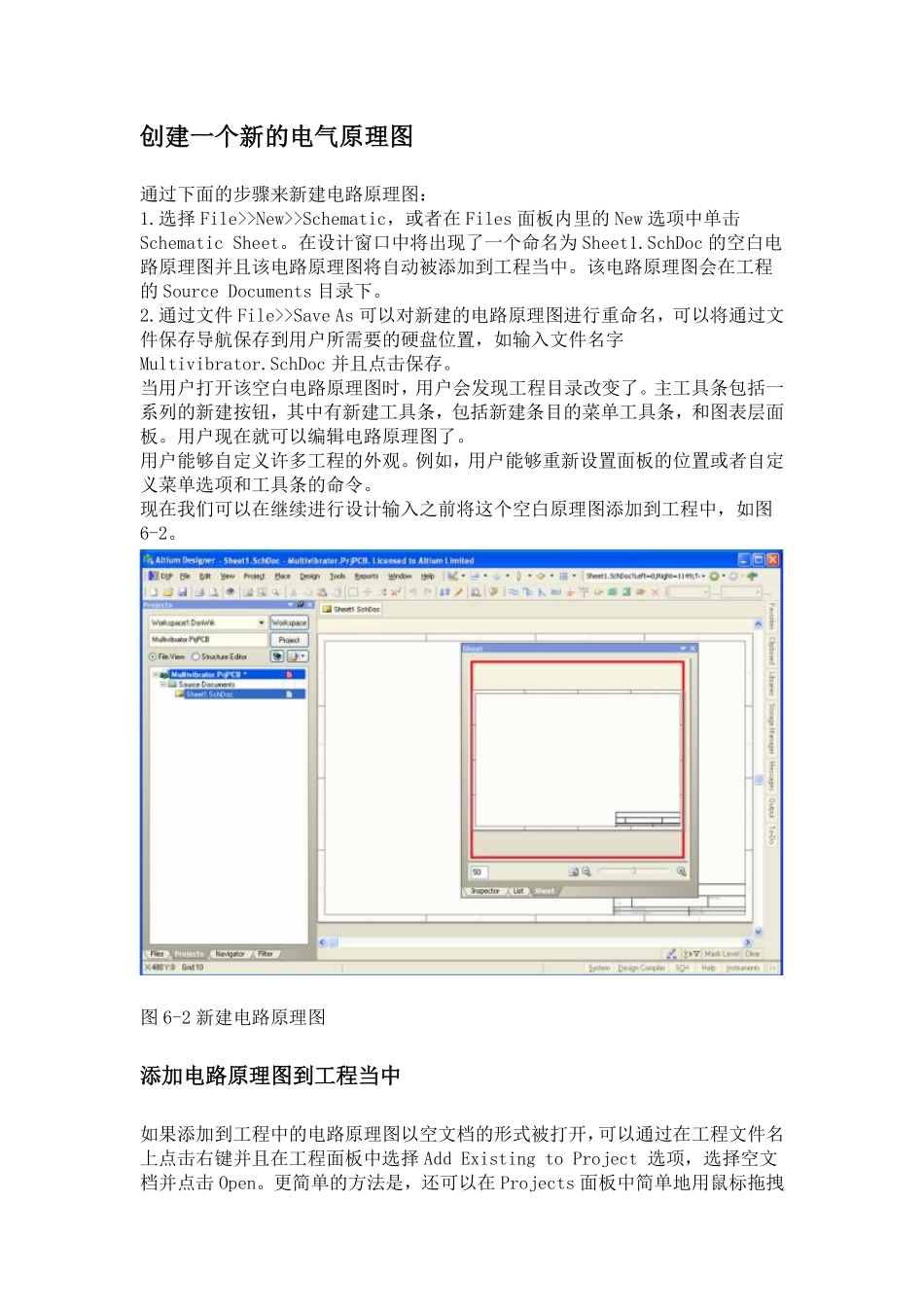

PCB设计入门概要本章旨在说明如何生成电路原理图、把设计信息更新到PCB文件中以及在PCB中布线和生成器件输出文件。并且介绍了工程和集成库的概念以及提供了3DPCB开发环境的简要说明。欢迎使用AltiumDesigner，这是一个完善的适应电子产品发展的开发软件。本章将以"非稳态多谐振荡器"为例，介绍如何创建一个PCB工程。创建一个新的PCB工程在AltiumDesigner里，一个工程包括所有文件之间的关联和设计的相关设置。一个工程文件，例如xxx.PrjPCB，是一个ASCII文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和CAM设置。与工程无关的文件被称为"自由文件"。与原理图和目标输出相关联的文件都被加入到工程中，例如PCB，FPGA，嵌入式(VHDL)和库。当工程被编译的时候，设计校验、仿真同步和比对都将一起进行。任何原始原理图或者PCB的改变都将在编译的时候更新。所有类型的工程的创建过程都是一样的。本章以PCB工程的创建过程为例进行介绍，先创建工程文件，然后创建一个新的原理图并加入到新创建的工程中，最后创建一个新的PCB，和原理图一样加入到工程中。作为本章的开始，先来创建一个PCB工程：图6-1PCB工程的创建1.选择File>>New>>Project>>PCBProject，或在Files面板的内New选项中单击BlankProject(PCB)。如果这个选项没有显示在界面上则从System中选择Files。也可以在AltiumDesigner软件的HomePage的PickaTask部分中选择PrintedCircuitBoardDesign，并单击NewBlankPCBProject。2.显示Projects面板框显示在屏幕上。新的工程文件PCB_Project1.PrjPCB已经列于框中，并且不带任何文件，如图6-1所示。3.重新命名工程文件（用扩展名.PrjPCB），选择File>>SaveProjectAs。保存于您想存储的地方，在FileName中输入工程名Multivibrator.PrjPCB并单击Save保存。下面我们将会创建一个原理图文件并添加到空的工程中。这个原理图就是教程中的例子非稳态多谐振荡器。创建一个新的电气原理图通过下面的步骤来新建电路原理图：1.选择File>>New>>Schematic，或者在Files面板内里的New选项中单击SchematicSheet。在设计窗口中将出现了一个命名为Sheet1.SchDoc的空白电路原理图并且该电路原理图将自动被添加到工程当中。该电路原理图会在工程的SourceDocuments目录下。2.通过文件File>>SaveAs可以对新建的电路原理图进行重命名，可以将通过文件保存导航保存到用户所需要的硬盘位置，如输入文件名字Multivibrator.SchDoc并且点击保存。当用户打开该空白电路...
