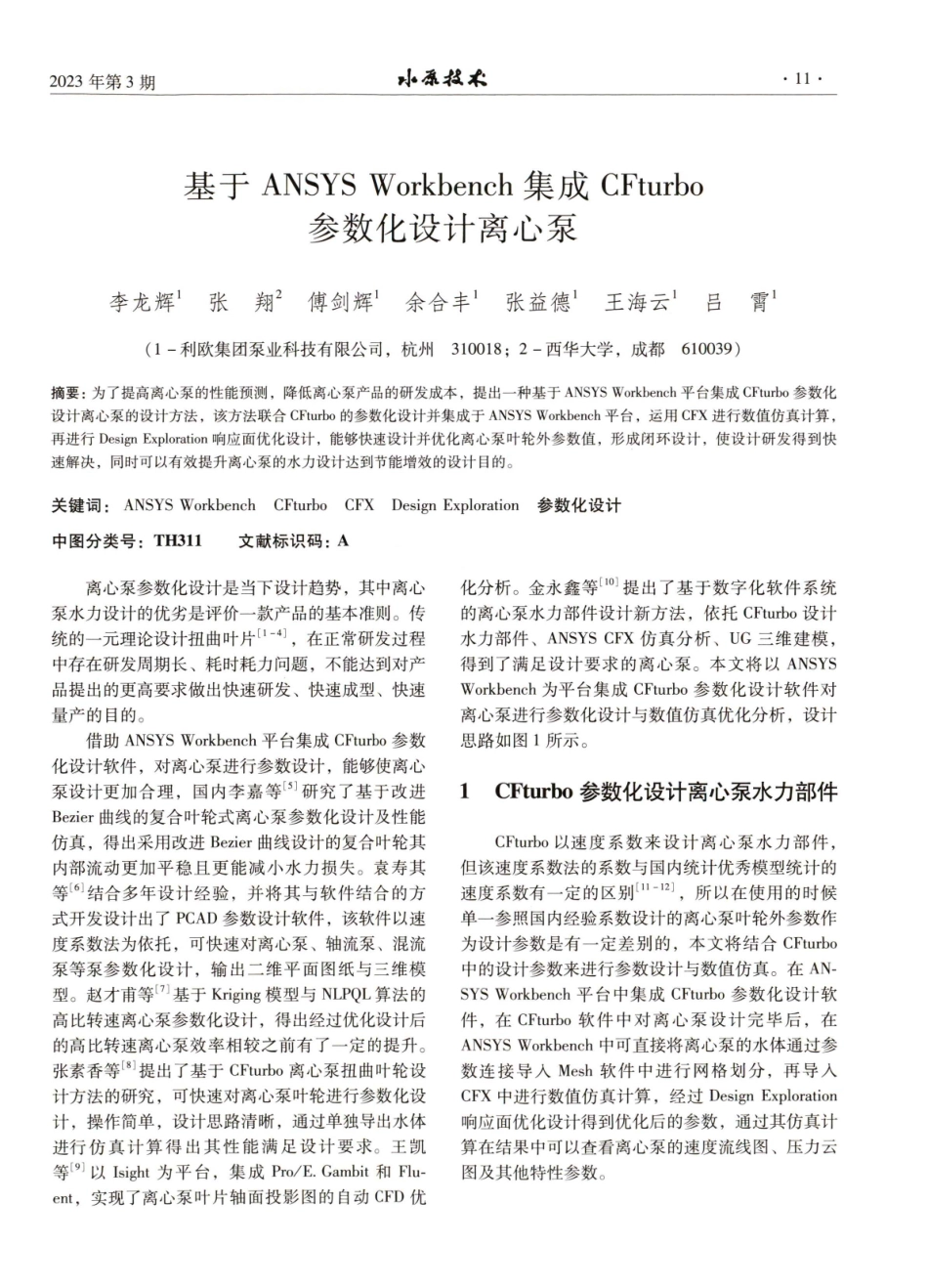

2023年第3期11小原枝术基于ANSYSWorkbench集成CFturbo参数化设计离心泵李龙辉1张翔傅剑辉余合丰1张益德王海云1吕1（1－利欧集团泵业科技有限公司，杭州310018；2－西华大学，成都610039)摘要：为了提高离心泵的性能预测，降低离心泵产品的研发成本，提出一种基于ANSYSWorkbench平台集成CFturbo参数化设计离心泵的设计方法，该方法联合CFturbo的参数化设计并集成于ANSYSWorkbench平台，运用CFX进行数值仿真计算，再进行DesignExploration响应面优化设计，能够快速设计并优化离心泵叶轮外参数值，形成闭环设计，使设计研发得到快速解决，同时可以有效提升离心泵的水力设计达到节能增效的设计目的。关键词：ANSYSWorkbenchCFturboCFXKDesignExploration参数化设计中图分类号：TH311文献标识码：A离心泵参数化设计是当下设计趋势，其中离心泵水力设计的优劣是评价一款产品的基本准则。传统的一元理论设计扭曲叶片[1-4]，在正常研发过程中存在研发周期长、耗时耗力问题，不能达到对产品提出的更高要求做出快速研发、快速成型、快速量产的目的。借助ANSYSWorkbench平台集成CFturbo参数化设计软件，对离心泵进行参数设计，能够使离心泵设计更加合理，国内李嘉等[5]研究了基于改进Bezier曲线的复合叶轮式离心泵参数化设计及性能仿真，得出采用改进Bezier曲线设计的复合叶轮其内部流动更加平稳且更能减小水力损失。袁寿其等[6]结合多年设计经验，并将其与软件结合的方式开发设计出了PCAD参数设计软件，该软件以速度系数法为依托，可快速对离心泵、轴流泵、混流泵等泵参数化设计，输出二维平面图纸与三维模型。赵才甫等[7]基于Kriging模型与NLPQL算法的高比转速离心泵参数化设计，得出经过优化设计后的高比转速离心泵效率相较之前有了一定的提升。张素香等[8]提出了基于CFturbo离心泵扭曲叶轮设计方法的研究，可快速对离心泵叶轮进行参数化设计，操作简单，设计思路清晰，通过单独导出水体进行仿真计算得出其性能满足设计要求。王凯等[9]以Isight为平台，集成Pro/E.Gambit和Flu-ent，实现了离心泵叶片轴面投影图的自动CFD优化分析。金永鑫等[10]提出了基于数字化软件系统的离心泵水力部件设计新方法，依托CFturbo设计水力部件、ANSYSCFX仿真分析、UG三维建模，得到了满足设计要求的离心泵。本文将以ANSYSWorkbench为平台集成CFturbo参数化设计软件对离心泵进行参数化设计与数值仿真优化分析，设计思路如图1所示。1CFturbo参数化设计离心泵水力部件CFturbo以速...
