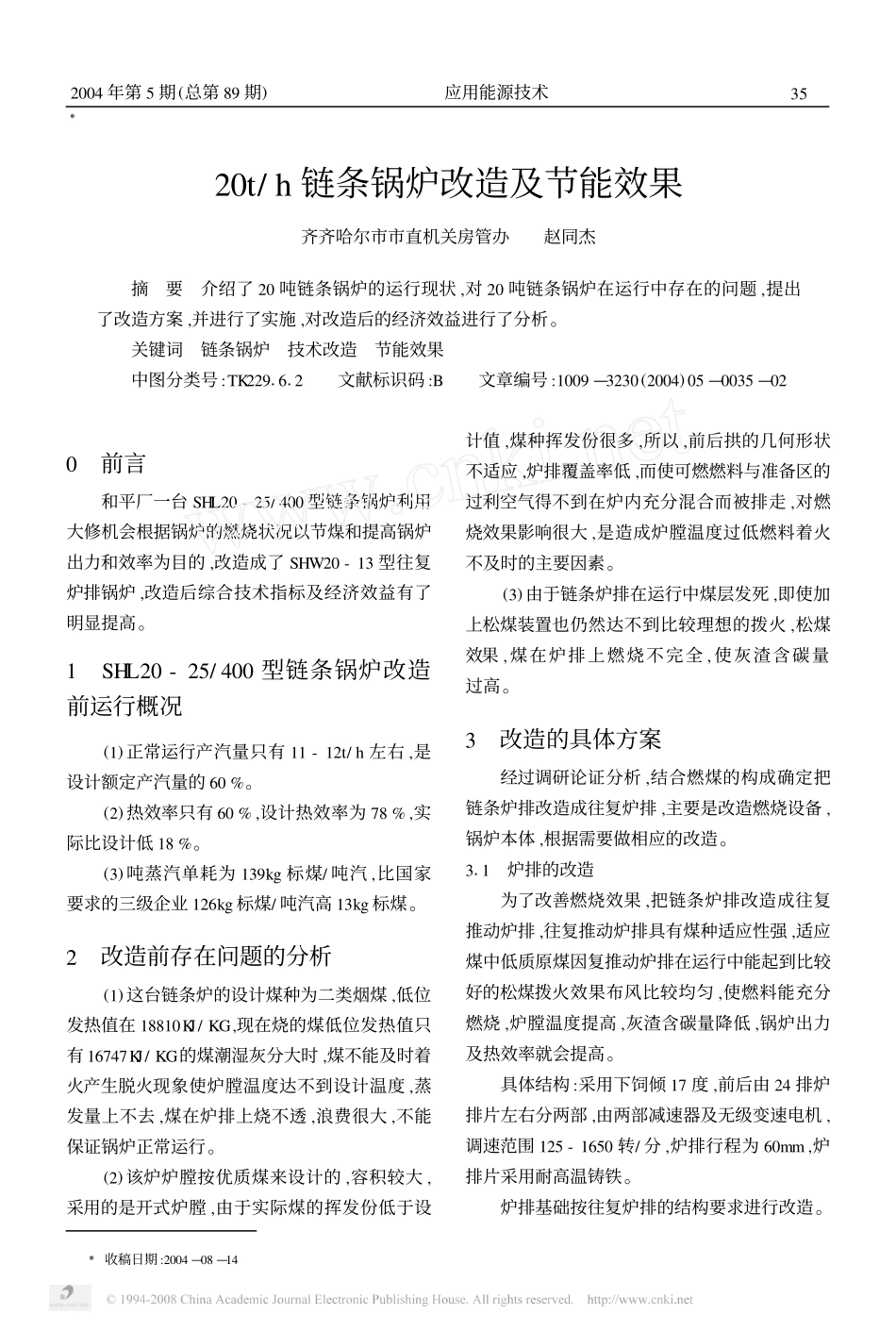

Ξ20t/h链条锅炉改造及节能效果齐齐哈尔市市直机关房管办赵同杰摘要介绍了20吨链条锅炉的运行现状,对20吨链条锅炉在运行中存在的问题,提出了改造方案,并进行了实施,对改造后的经济效益进行了分析。关键词链条锅炉技术改造节能效果中图分类号:TK2291612文献标识码:B文章编号:1009—3230(2004)05—0035—020前言和平厂一台SHL20-25/400型链条锅炉利用大修机会根据锅炉的燃烧状况以节煤和提高锅炉出力和效率为目的,改造成了SHW20-13型往复炉排锅炉,改造后综合技术指标及经济效益有了明显提高。1SHL20-25/400型链条锅炉改造前运行概况(1)正常运行产汽量只有11-12t/h左右,是设计额定产汽量的60%。(2)热效率只有60%,设计热效率为78%,实际比设计低18%。(3)吨蒸汽单耗为139kg标煤/吨汽,比国家要求的三级企业126kg标煤/吨汽高13kg标煤。2改造前存在问题的分析(1)这台链条炉的设计煤种为二类烟煤,低位发热值在18810KJ/KG,现在烧的煤低位发热值只有16747KJ/KG的煤潮湿灰分大时,煤不能及时着火产生脱火现象使炉膛温度达不到设计温度,蒸发量上不去,煤在炉排上烧不透,浪费很大,不能保证锅炉正常运行。(2)该炉炉膛按优质煤来设计的,容积较大,采用的是开式炉膛,由于实际煤的挥发份低于设计值,煤种挥发份很多,所以,前后拱的几何形状不适应,炉排覆盖率低,而使可燃燃料与准备区的过利空气得不到在炉内充分混合而被排走,对燃烧效果影响很大,是造成炉膛温度过低燃料着火不及时的主要因素。(3)由于链条炉排在运行中煤层发死,即使加上松煤装置也仍然达不到比较理想的拨火,松煤效果,煤在炉排上燃烧不完全,使灰渣含碳量过高。3改造的具体方案经过调研论证分析,结合燃煤的构成确定把链条炉排改造成往复炉排,主要是改造燃烧设备,锅炉本体,根据需要做相应的改造。311炉排的改造为了改善燃烧效果,把链条炉排改造成往复推动炉排,往复推动炉排具有煤种适应性强,适应煤中低质原煤因复推动炉排在运行中能起到比较好的松煤拨火效果布风比较均匀,使燃料能充分燃烧,炉膛温度提高,灰渣含碳量降低,锅炉出力及热效率就会提高。具体结构:采用下饲倾17度,前后由24排炉排片左右分两部,由两部减速器及无级变速电机,调速范围125-1650转/分,炉排行程为60mm,炉排片采用耐高温铸铁。炉排基础按往复炉排的结构要求进行改造。532004年第5期(总第89期)应用能源技术Ξ收稿日期:2004—08—14312锅炉本体的改造(1)联箱改造因炉排前端增高,前联箱由原1167m提高至312m后,联箱由原114m降至111m,左右侧防焦箱...
