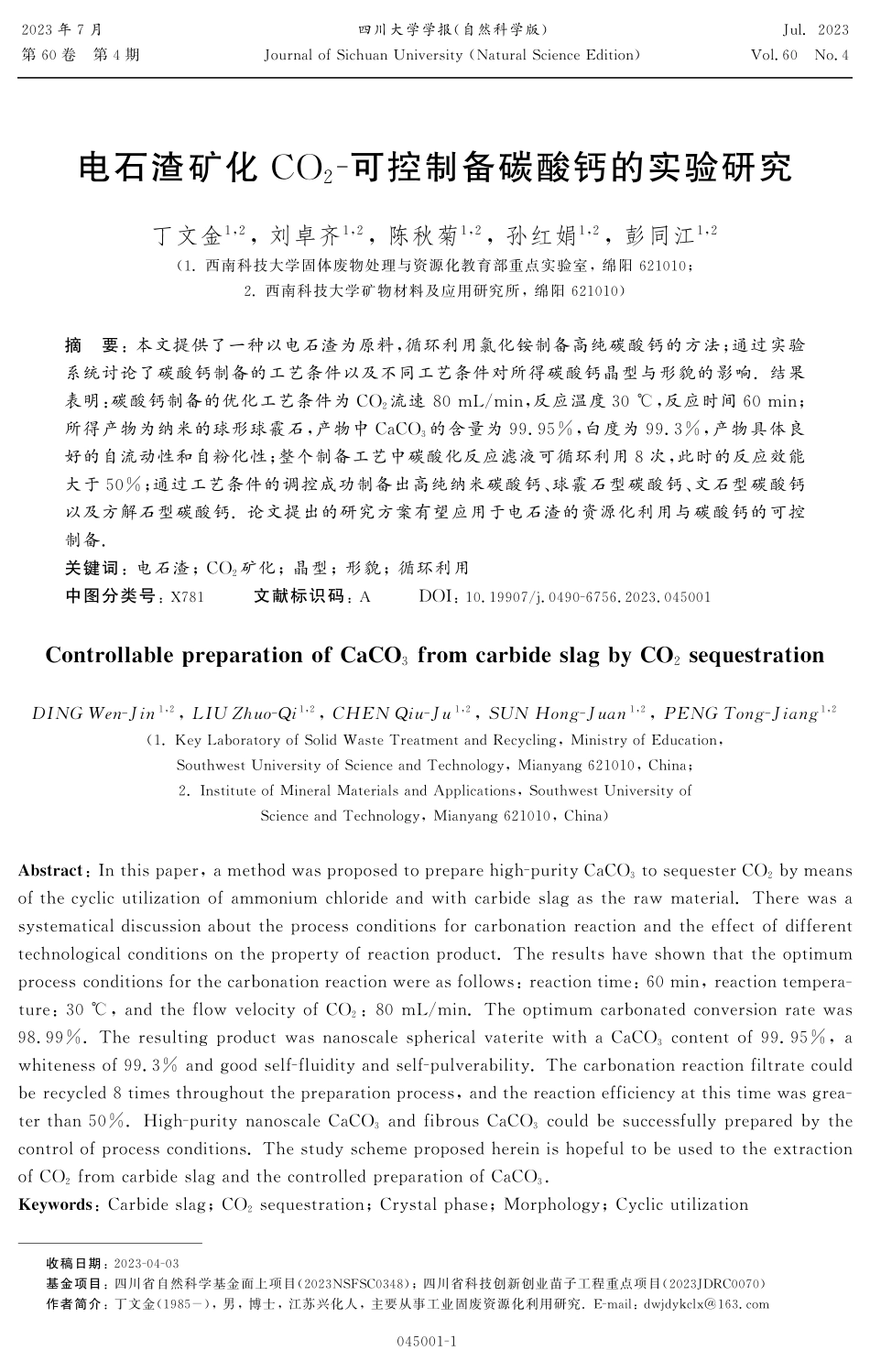

２０２３年７月四川大学学报(自然科学版)Jul．２０２３第６０卷第４期JournalofSichuanUniversity(NaturalScienceEdition)Vol．６０No．４电石渣矿化CO２Ｇ可控制备碳酸钙的实验研究丁文金１,２,刘卓齐１,２,陈秋菊１,２,孙红娟１,２,彭同江１,２(１．西南科技大学固体废物处理与资源化教育部重点实验室,绵阳６２１０１０;２．西南科技大学矿物材料及应用研究所,绵阳６２１０１０)摘要:本文提供了一种以电石渣为原料,循环利用氯化铵制备高纯碳酸钙的方法;通过实验系统讨论了碳酸钙制备的工艺条件以及不同工艺条件对所得碳酸钙晶型与形貌的影响．结果表明:碳酸钙制备的优化工艺条件为CO２流速８０mL/min,反应温度３０℃,反应时间６０min;所得产物为纳米的球形球霰石,产物中CaCO３的含量为９９．９５％,白度为９９．３％,产物具体良好的自流动性和自粉化性;整个制备工艺中碳酸化反应滤液可循环利用８次,此时的反应效能大于５０％;通过工艺条件的调控成功制备出高纯纳米碳酸钙、球霰石型碳酸钙、文石型碳酸钙以及方解石型碳酸钙．论文提出的研究方案有望应用于电石渣的资源化利用与碳酸钙的可控制备．关键词:电石渣;CO２矿化;晶型;形貌;循环利用中图分类号:X７８１文献标识码:ADOI:１０．１９９０７/j．０４９０Ｇ６７５６．２０２３．０４５００１收稿日期:２０２３Ｇ０４Ｇ０３基金项目:四川省自然科学基金面上项目(２０２３NSFSC０３４８);四川省科技创新创业苗子工程重点项目(２０２３JDRC００７０)作者简介:丁文金(１９８５－),男,博士,江苏兴化人,主要从事工业固废资源化利用研究．EＧmail:dwjdykclx＠１６３．comControllablepreparationofCaCO３fromcarbideslagbyCO２sequestrationDINGWenＧJin１,２,LIUZhuoＧQi１,２,CHENQiuＧJu１,２,SUNHongＧJuan１,２,PENGTongＧJiang１,２(１．KeyLaboratoryofSolidWasteTreatmentandRecycling,MinistryofEducation,SouthwestUniversityofScienceandTechnology,Mianyang６２１０１０,China;２．InstituteofMineralMaterialsandApplications,SouthwestUniversityofScienceandTechnology,Mianyang６２１０１０,China)Abstract:Inthispaper,amethodwasproposedtopreparehighＧpurityCaCO３tosequesterCO２bymeansofthecyclicutilizationofammoniumchlorideandwithcarbideslagastherawmaterial．Therewasasystematicaldiscussionabouttheprocessconditionsforcarbonationreactionandtheeffectofdifferentte...
