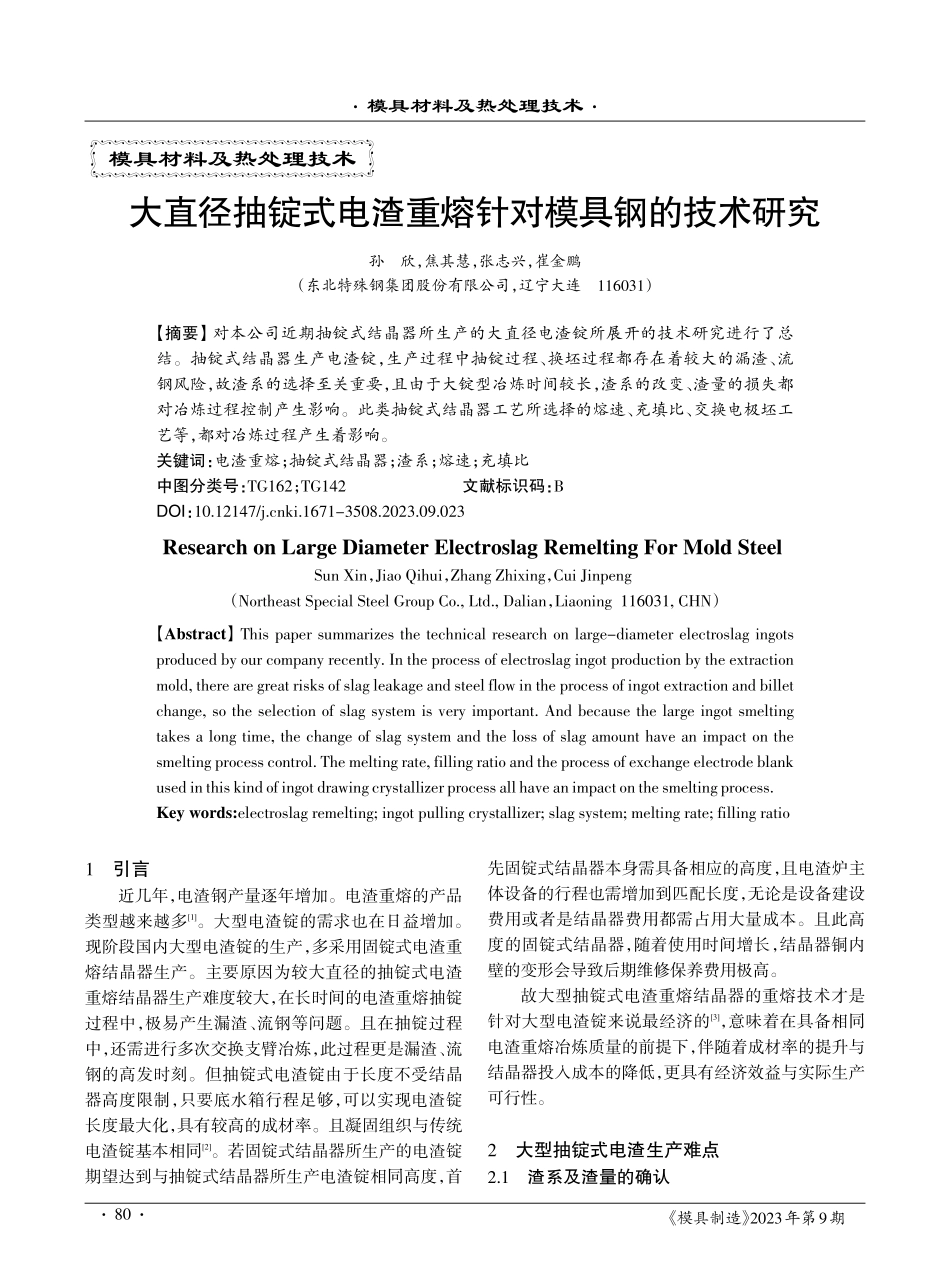

《模具制造》2023年第9期大直径抽锭式电渣重熔针对模具钢的技术研究孙欣，焦其慧，张志兴，崔金鹏（东北特殊钢集团股份有限公司，辽宁大连116031）【摘要】对本公司近期抽锭式结晶器所生产的大直径电渣锭所展开的技术研究进行了总结。抽锭式结晶器生产电渣锭，生产过程中抽锭过程、换坯过程都存在着较大的漏渣、流钢风险，故渣系的选择至关重要，且由于大锭型冶炼时间较长，渣系的改变、渣量的损失都对冶炼过程控制产生影响。此类抽锭式结晶器工艺所选择的熔速、充填比、交换电极坯工艺等，都对冶炼过程产生着影响。关键词：电渣重熔；抽锭式结晶器；渣系；熔速；充填比中图分类号：TG162；TG142文献标识码：BDOI：10.12147/j.cnki.1671-3508.2023.09.023ResearchonLargeDiameterElectroslagRemeltingForMoldSteelSunXin，JiaoQihui，ZhangZhixing，CuiJinpeng（NortheastSpecialSteelGroupCo.,Ltd.,Dalian，Liaoning116031,CHN）【Abstract】Thispapersummarizesthetechnicalresearchonlarge-diameterelectroslagingotsproducedbyourcompanyrecently.Intheprocessofelectroslagingotproductionbytheextractionmold,therearegreatrisksofslagleakageandsteelflowintheprocessofingotextractionandbilletchange,sotheselectionofslagsystemisveryimportant.Andbecausethelargeingotsmeltingtakesalongtime,thechangeofslagsystemandthelossofslagamounthaveanimpactonthesmeltingprocesscontrol.Themeltingrate,fillingratioandtheprocessofexchangeelectrodeblankusedinthiskindofingotdrawingcrystallizerprocessallhaveanimpactonthesmeltingprocess.Keywords:electroslagremelting;ingotpullingcrystallizer;slagsystem;meltingrate;fillingratio模具材料及热处理技术1引言近几年，电渣钢产量逐年增加。电渣重熔的产品类型越来越多[1]。大型电渣锭的需求也在日益增加。现阶段国内大型电渣锭的生产，多采用固锭式电渣重熔结晶器生产。主要原因为较大直径的抽锭式电渣重熔结晶器生产难度较大，在长时间的电渣重熔抽锭过程中，极易产生漏渣、流钢等问题。且在抽锭过程中，还需进行多次交换支臂冶炼，此过程更是漏渣、流钢的高发时刻。但抽锭式电渣锭由于长度不受结晶器高度限制，只要底水箱行程足够，可以实现电渣锭长度最大化，具有较高的成材率。...
