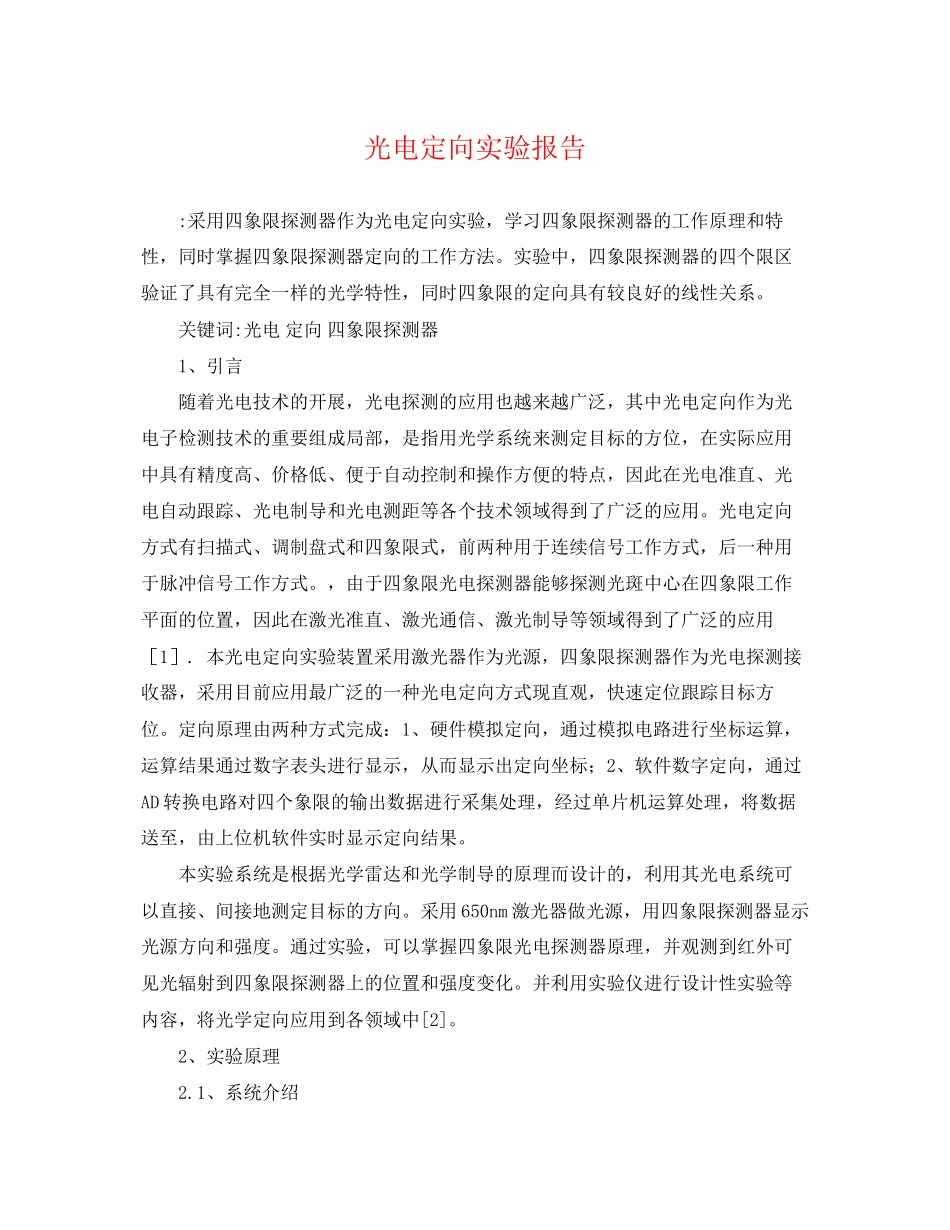

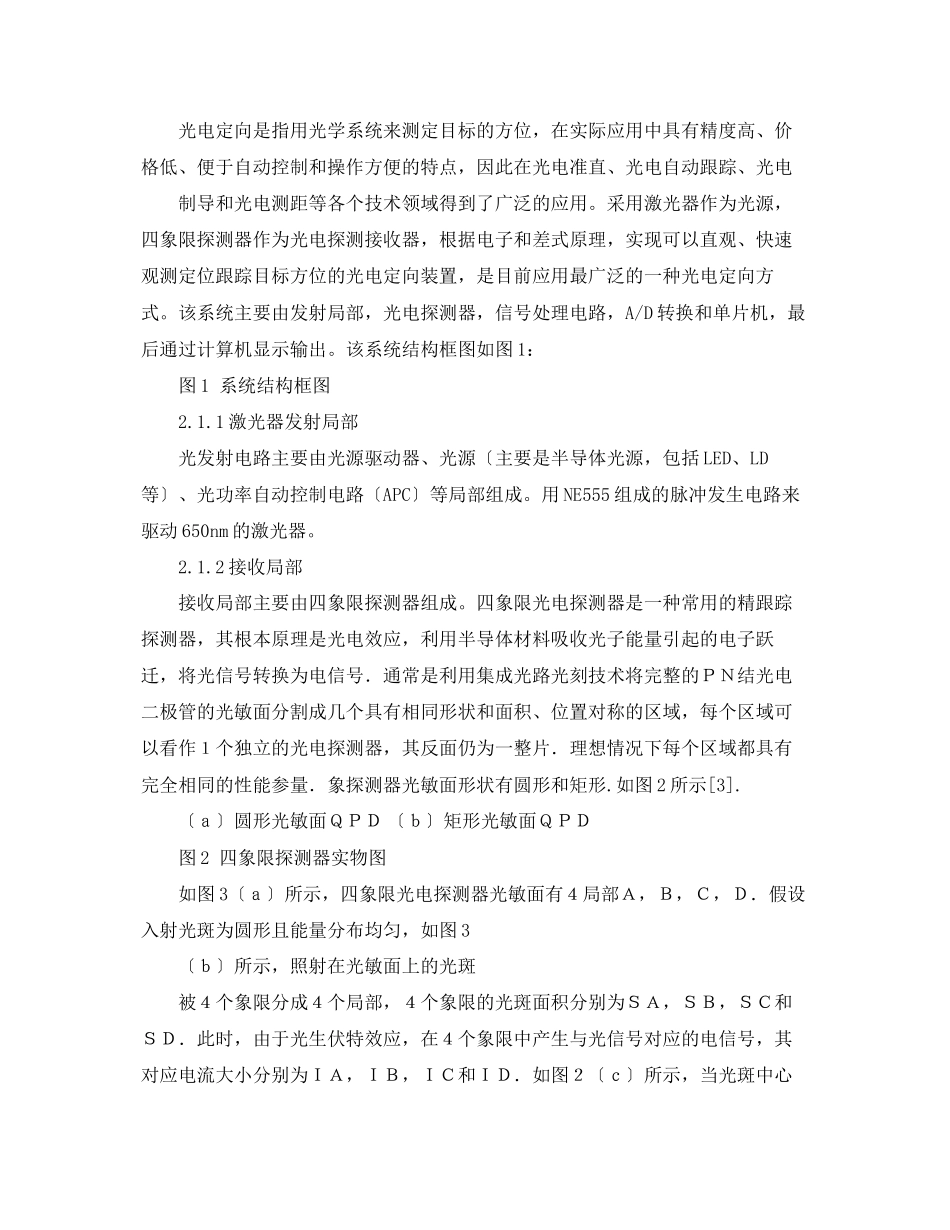

光电定向实验报告:采用四象限探测器作为光电定向实验，学习四象限探测器的工作原理和特性，同时掌握四象限探测器定向的工作方法。实验中，四象限探测器的四个限区验证了具有完全一样的光学特性，同时四象限的定向具有较良好的线性关系。关键词:光电定向四象限探测器1、引言随着光电技术的开展，光电探测的应用也越来越广泛，其中光电定向作为光电子检测技术的重要组成局部，是指用光学系统来测定目标的方位，在实际应用中具有精度高、价格低、便于自动控制和操作方便的特点，因此在光电准直、光电自动跟踪、光电制导和光电测距等各个技术领域得到了广泛的应用。光电定向方式有扫描式、调制盘式和四象限式，前两种用于连续信号工作方式，后一种用于脉冲信号工作方式。，由于四象限光电探测器能够探测光斑中心在四象限工作平面的位置，因此在激光准直、激光通信、激光制导等领域得到了广泛的应用［1］.本光电定向实验装置采用激光器作为光源，四象限探测器作为光电探测接收器，采用目前应用最广泛的一种光电定向方式现直观，快速定位跟踪目标方位。定向原理由两种方式完成：1、硬件模拟定向，通过模拟电路进行坐标运算，运算结果通过数字表头进行显示，从而显示出定向坐标；2、软件数字定向，通过AD转换电路对四个象限的输出数据进行采集处理，经过单片机运算处理，将数据送至，由上位机软件实时显示定向结果。本实验系统是根据光学雷达和光学制导的原理而设计的，利用其光电系统可以直接、间接地测定目标的方向。采用650nm激光器做光源，用四象限探测器显示光源方向和强度。通过实验，可以掌握四象限光电探测器原理，并观测到红外可见光辐射到四象限探测器上的位置和强度变化。并利用实验仪进行设计性实验等内容，将光学定向应用到各领域中[2]。2、实验原理2.1、系统介绍光电定向是指用光学系统来测定目标的方位，在实际应用中具有精度高、价格低、便于自动控制和操作方便的特点，因此在光电准直、光电自动跟踪、光电制导和光电测距等各个技术领域得到了广泛的应用。采用激光器作为光源，四象限探测器作为光电探测接收器，根据电子和差式原理，实现可以直观、快速观测定位跟踪目标方位的光电定向装置，是目前应用最广泛的一种光电定向方式。该系统主要由发射局部，光电探测器，信号处理电路，A/D转换和单片机，最后通过计算机显示输出。该系统结构框图如图1：图1系统结构框图2.1.1激光器发射局部光发射电路主要由光源驱动器、光源〔主要是半导体光源...
