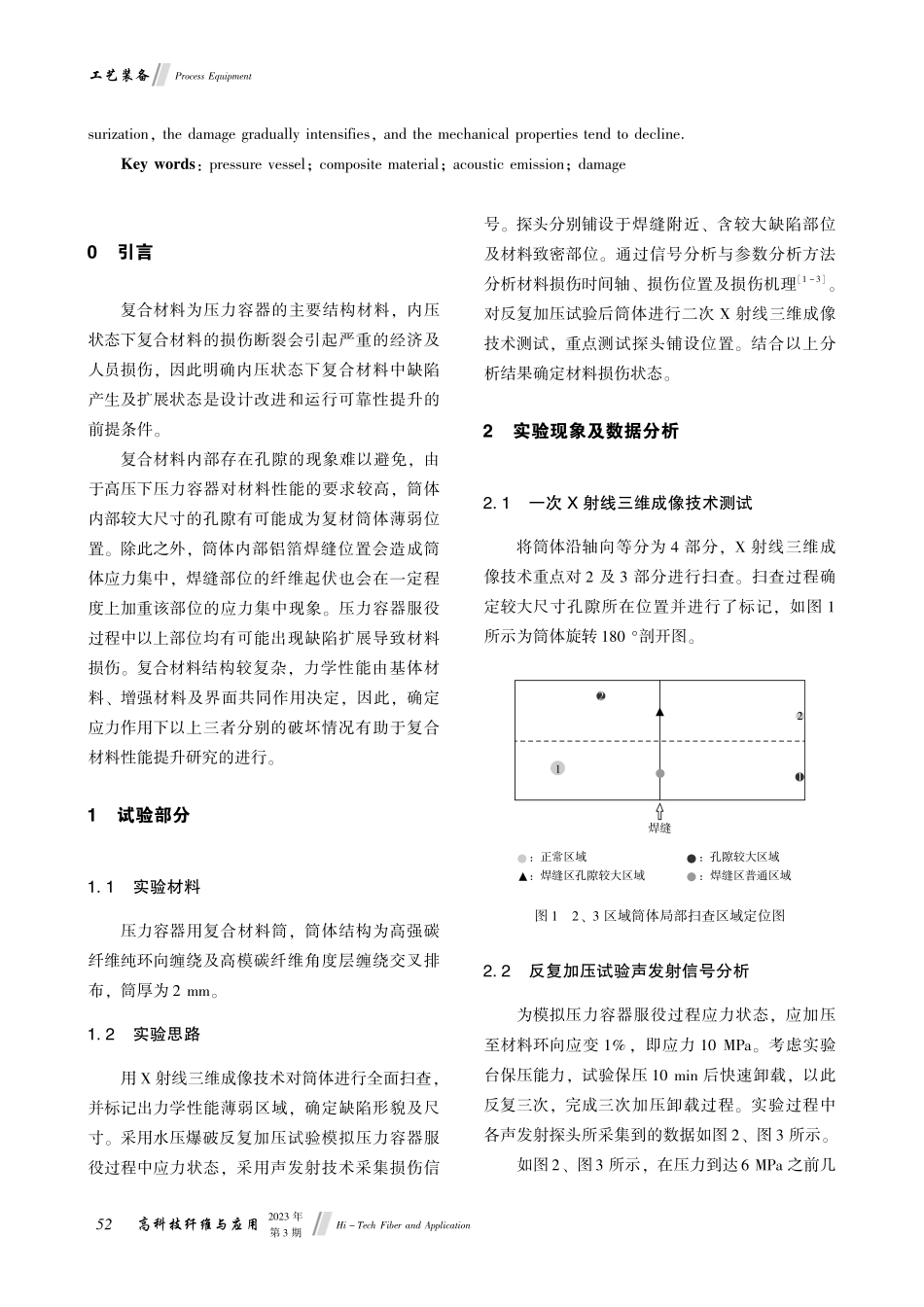

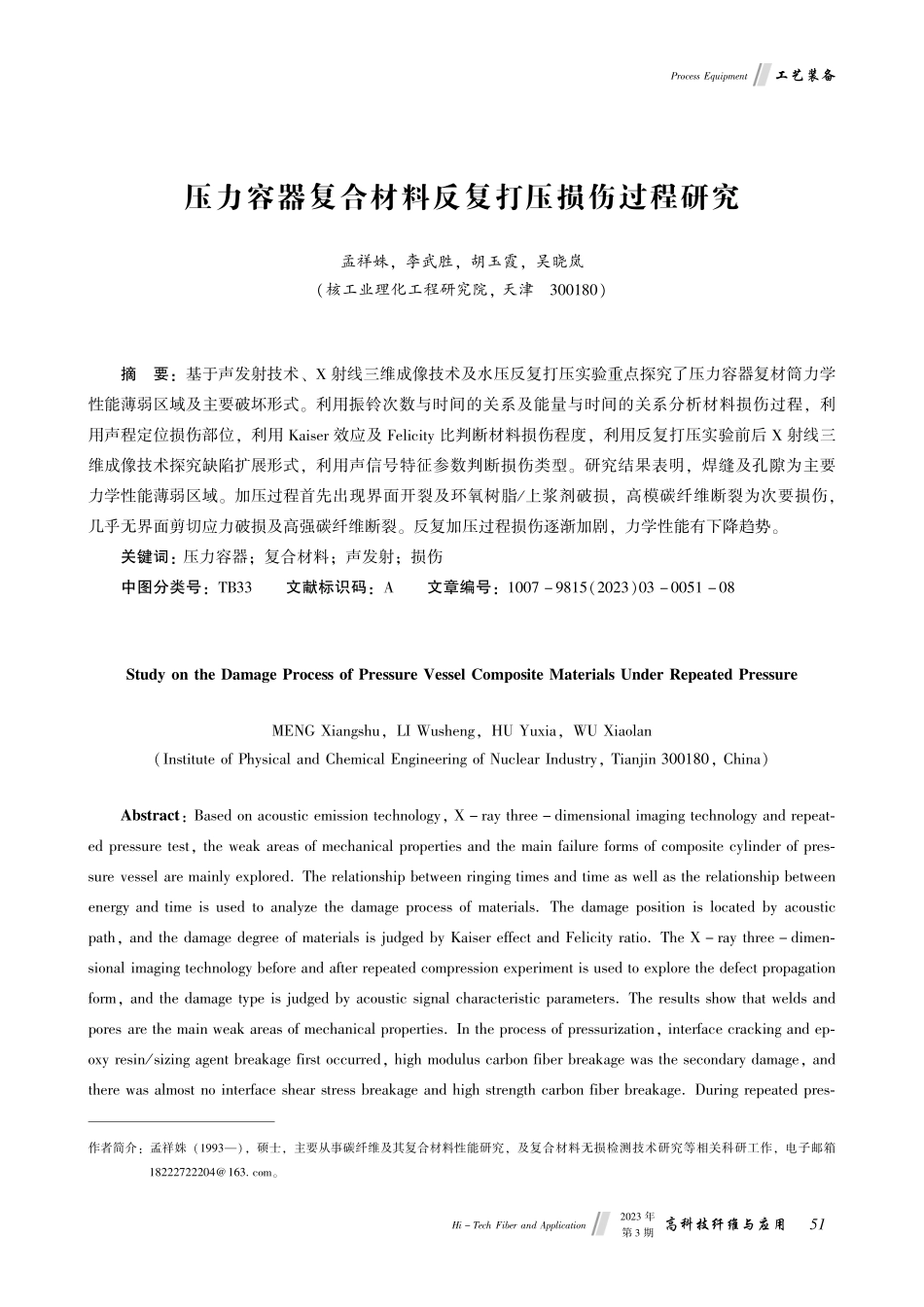

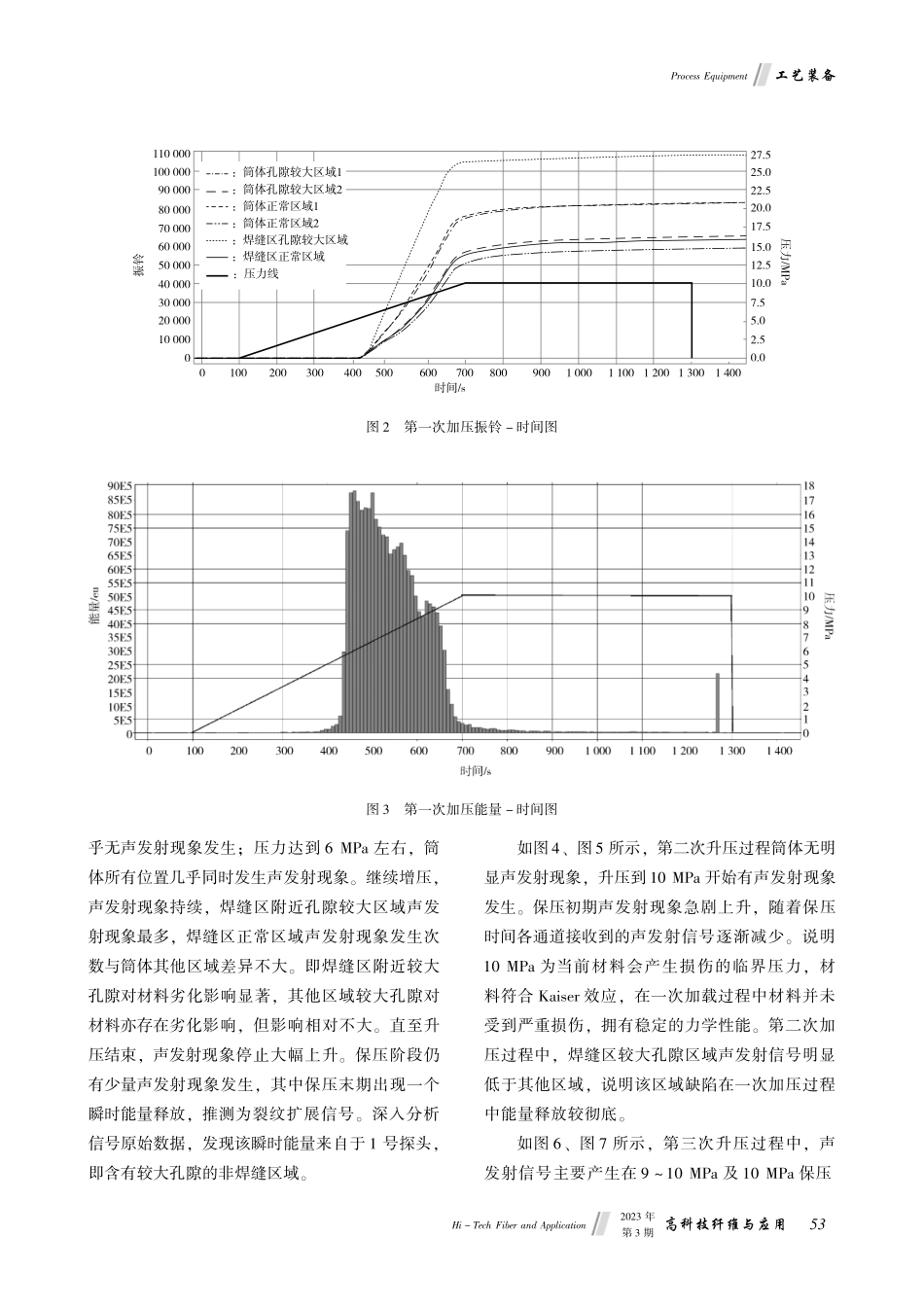

ＰｒｏｃｅｓｓＥｑｕｉｐｍｅｎｔ工艺装备Ｈｉ－ＴｅｃｈＦｉｂｅｒａｎｄＡｐｐｌｉｃａｔｉｏｎ２０２３年第３期高科技纤维与应用压力容器复合材料反复打压损伤过程研究孟祥姝ꎬ李武胜ꎬ胡玉霞ꎬ吴晓岚(核工业理化工程研究院ꎬ天津３００１８０)摘要:基于声发射技术、Ｘ射线三维成像技术及水压反复打压实验重点探究了压力容器复材筒力学性能薄弱区域及主要破坏形式ꎮ利用振铃次数与时间的关系及能量与时间的关系分析材料损伤过程ꎬ利用声程定位损伤部位ꎬ利用Ｋａｉｓｅｒ效应及Ｆｅｌｉｃｉｔｙ比判断材料损伤程度ꎬ利用反复打压实验前后Ｘ射线三维成像技术探究缺陷扩展形式ꎬ利用声信号特征参数判断损伤类型ꎮ研究结果表明ꎬ焊缝及孔隙为主要力学性能薄弱区域ꎮ加压过程首先出现界面开裂及环氧树脂/上浆剂破损ꎬ高模碳纤维断裂为次要损伤ꎬ几乎无界面剪切应力破损及高强碳纤维断裂ꎮ反复加压过程损伤逐渐加剧ꎬ力学性能有下降趋势ꎮ关键词:压力容器ꎻ复合材料ꎻ声发射ꎻ损伤中图分类号:ＴＢ３３文献标识码:Ａ文章编号:１００７－９８１５(２０２３)０３－００５１－０８作者简介:孟祥姝(１９９３—)ꎬ硕士ꎬ主要从事碳纤维及其复合材料性能研究ꎬ及复合材料无损检测技术研究等相关科研工作ꎬ电子邮箱１８２２２７２２２０４＠１６３ｃｏｍꎮＳｔｕｄｙｏｎｔｈｅＤａｍａｇｅＰｒｏｃｅｓｓｏｆＰｒｅｓｓｕｒｅＶｅｓｓｅｌＣｏｍｐｏｓｉｔｅＭａｔｅｒｉａｌｓＵｎｄｅｒＲｅｐｅａｔｅｄＰｒｅｓｓｕｒｅＭＥＮＧＸｉａｎｇｓｈｕꎬＬＩＷｕｓｈｅｎｇꎬＨＵＹｕｘｉａꎬＷＵＸｉａｏｌａｎ(ＩｎｓｔｉｔｕｔｅｏｆＰｈｙｓｉｃａｌａｎｄＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇｏｆＮｕｃｌｅａｒＩｎｄｕｓｔｒｙꎬＴｉａｎｊｉｎ３００１８０ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:ＢａｓｅｄｏｎａｃｏｕｓｔｉｃｅｍｉｓｓｉｏｎｔｅｃｈｎｏｌｏｇｙꎬＸ－ｒａｙｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌｉｍａｇｉｎｇｔｅｃｈｎｏｌｏｇｙａｎｄｒｅｐｅａｔ￣ｅｄｐｒｅｓｓｕｒｅｔｅｓｔꎬｔｈｅｗｅａｋａｒｅａｓｏｆｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓａｎｄｔｈｅｍａｉｎｆａｉｌｕｒｅｆｏｒｍｓｏｆｃｏｍｐｏｓｉｔｅｃｙｌｉｎｄｅｒｏｆｐｒｅｓ￣ｓｕｒｅｖｅｓｓｅｌａｒｅｍａｉｎｌｙｅｘｐｌｏｒｅｄ.Ｔｈｅｒｅｌａｔｉｏｎｓｈｉｐｂｅｔｗｅｅｎｒｉｎｇｉｎｇｔｉｍｅｓａｎｄｔｉｍｅａｓｗｅｌｌａｓｔｈｅ...
