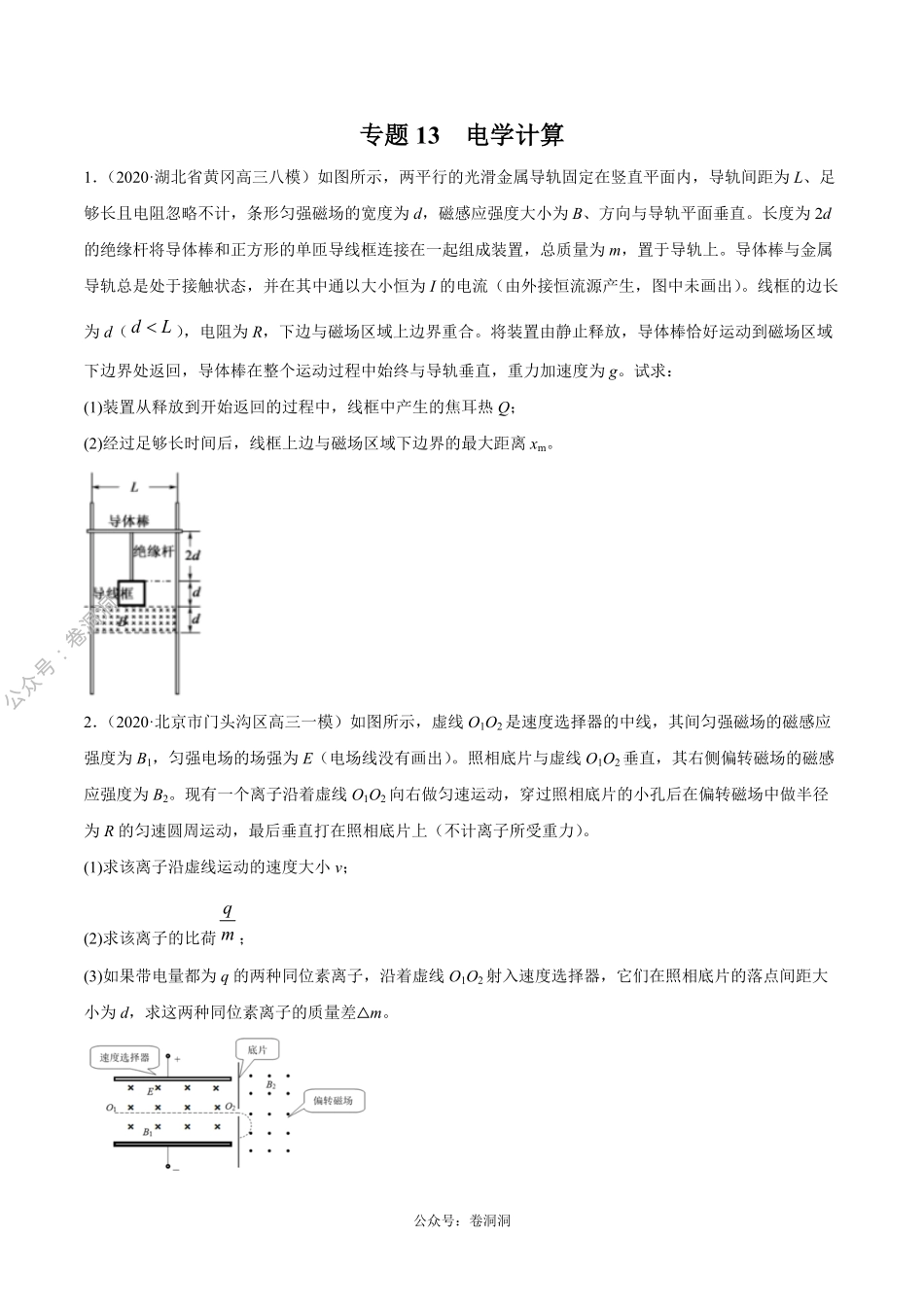

公众号：卷洞洞专题13电学计算1．（2020·湖北省黄冈高三八模）如图所示，两平行的光滑金属导轨固定在竖直平面内，导轨间距为L、足够长且电阻忽略不计，条形匀强磁场的宽度为d，磁感应强度大小为B、方向与导轨平面垂直。长度为2d的绝缘杆将导体棒和正方形的单匝导线框连接在一起组成装置，总质量为m，置于导轨上。导体棒与金属导轨总是处于接触状态，并在其中通以大小恒为I的电流（由外接恒流源产生，图中未画出）。线框的边长为d（），电阻为R，下边与磁场区域上边界重合。将装置由静止释放，导体棒恰好运动到磁场区域dL下边界处返回，导体棒在整个运动过程中始终与导轨垂直，重力加速度为g。试求：(1)装置从释放到开始返回的过程中，线框中产生的焦耳热Q；(2)经过足够长时间后，线框上边与磁场区域下边界的最大距离xm。2．（2020·北京市门头沟区高三一模）如图所示，虚线O1O2是速度选择器的中线，其间匀强磁场的磁感应强度为B1，匀强电场的场强为E（电场线没有画出）。照相底片与虚线O1O2垂直，其右侧偏转磁场的磁感应强度为B2。现有一个离子沿着虚线O1O2向右做匀速运动，穿过照相底片的小孔后在偏转磁场中做半径为R的匀速圆周运动，最后垂直打在照相底片上（不计离子所受重力）。(1)求该离子沿虚线运动的速度大小v；(2)求该离子的比荷；qm(3)如果带电量都为q的两种同位素离子，沿着虚线O1O2射入速度选择器，它们在照相底片的落点间距大小为d，求这两种同位素离子的质量差△m。公众号：卷洞洞公众号：卷洞洞3．（2020·北京市门头沟区高三一模）我们可以借鉴研究静电场的方法来研究地球周围空间的引力场，如用“引力场强度”、“引力势”的概念描述引力场。已知地球质量为M，半径为R，万有引力常量为G，将地球视为均质球体，且忽略自转。(1)类比电场强度的定义方法，写出地球引力场的“引力场强度E”的定义式，并结合万有引力定律，推导距离地心为r（r>R）处的引力场强度的表达式；2=GMEr引(2)设地面处和距离地面高为h处的引力场强度分别为和，如果它们满足，则该空E引'E引'0.02EEE引引引间就可以近似为匀强场，也就是我们常说的重力场。请估算地球重力场可视为匀强场的高度h（取地球半径R=6400km）；(3)某同学查阅资料知道:地球引力场的“引力势”的表达式为（以无穷远处引力势为0）。请你设=-GMr引定物理情景，简要叙述推导该表达式的主要步骤。4．（2020·河北衡水中学高三五调）如图甲所示，粒子源靠近水平极板M、N的M板，N板下方有...
