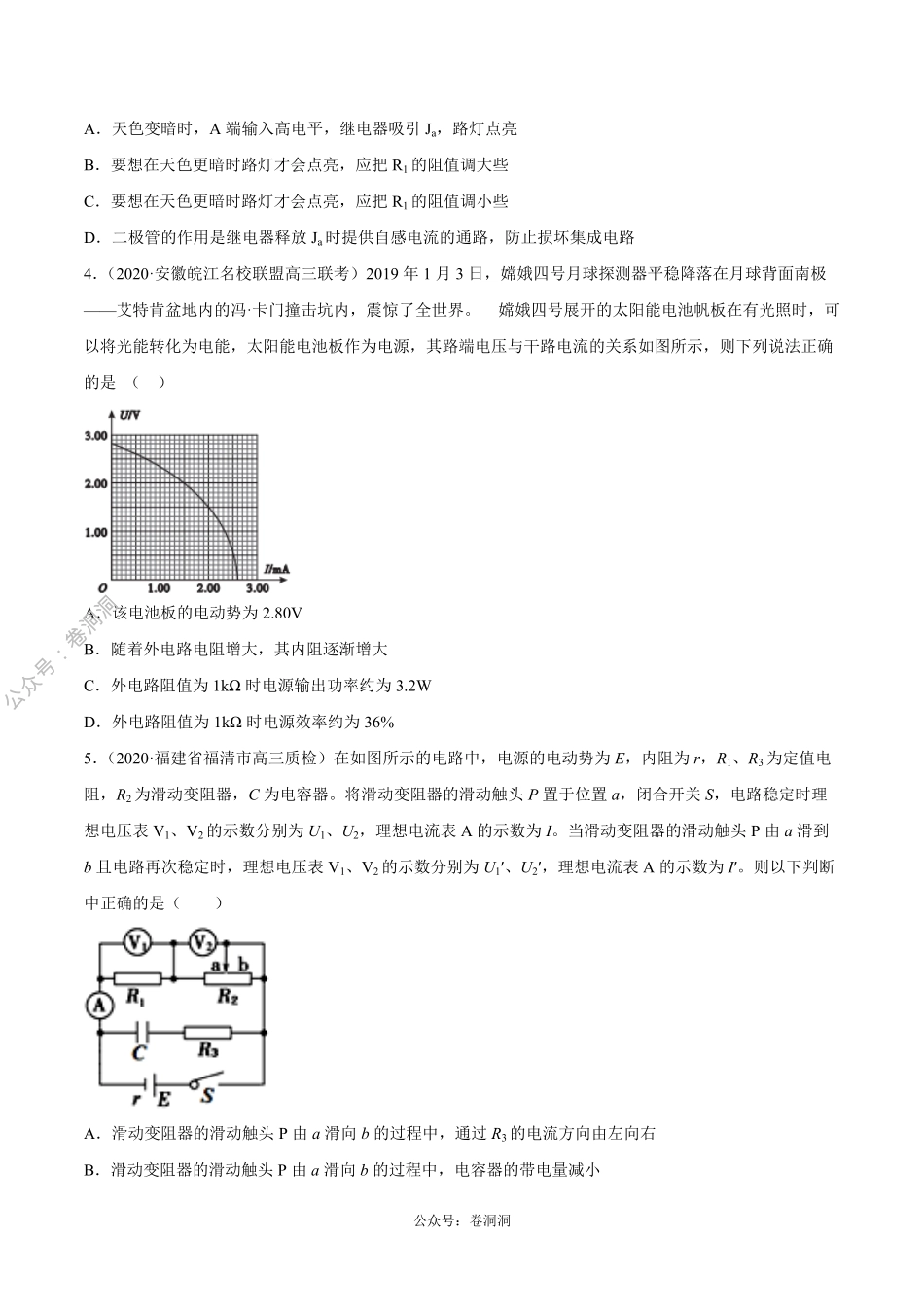

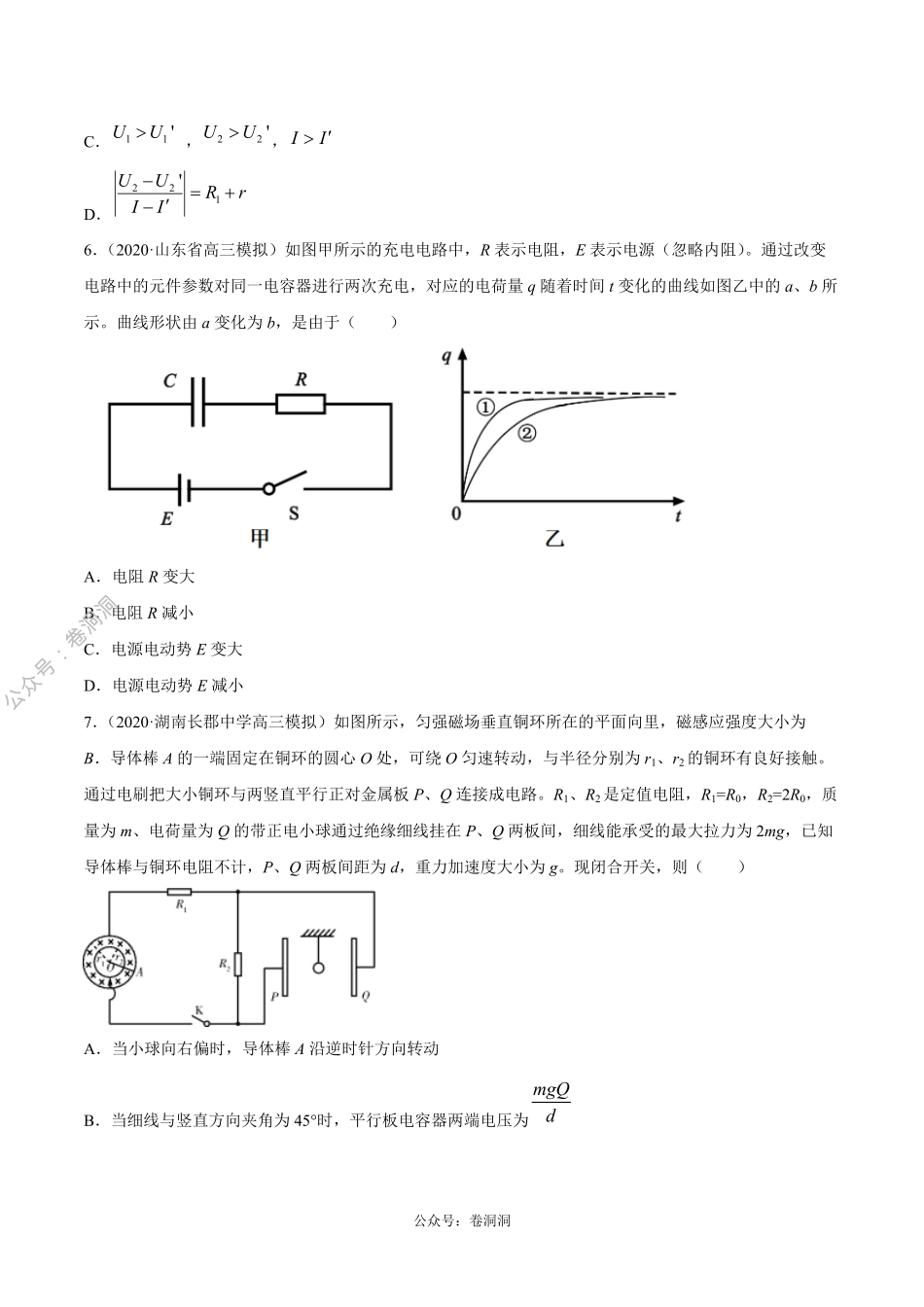

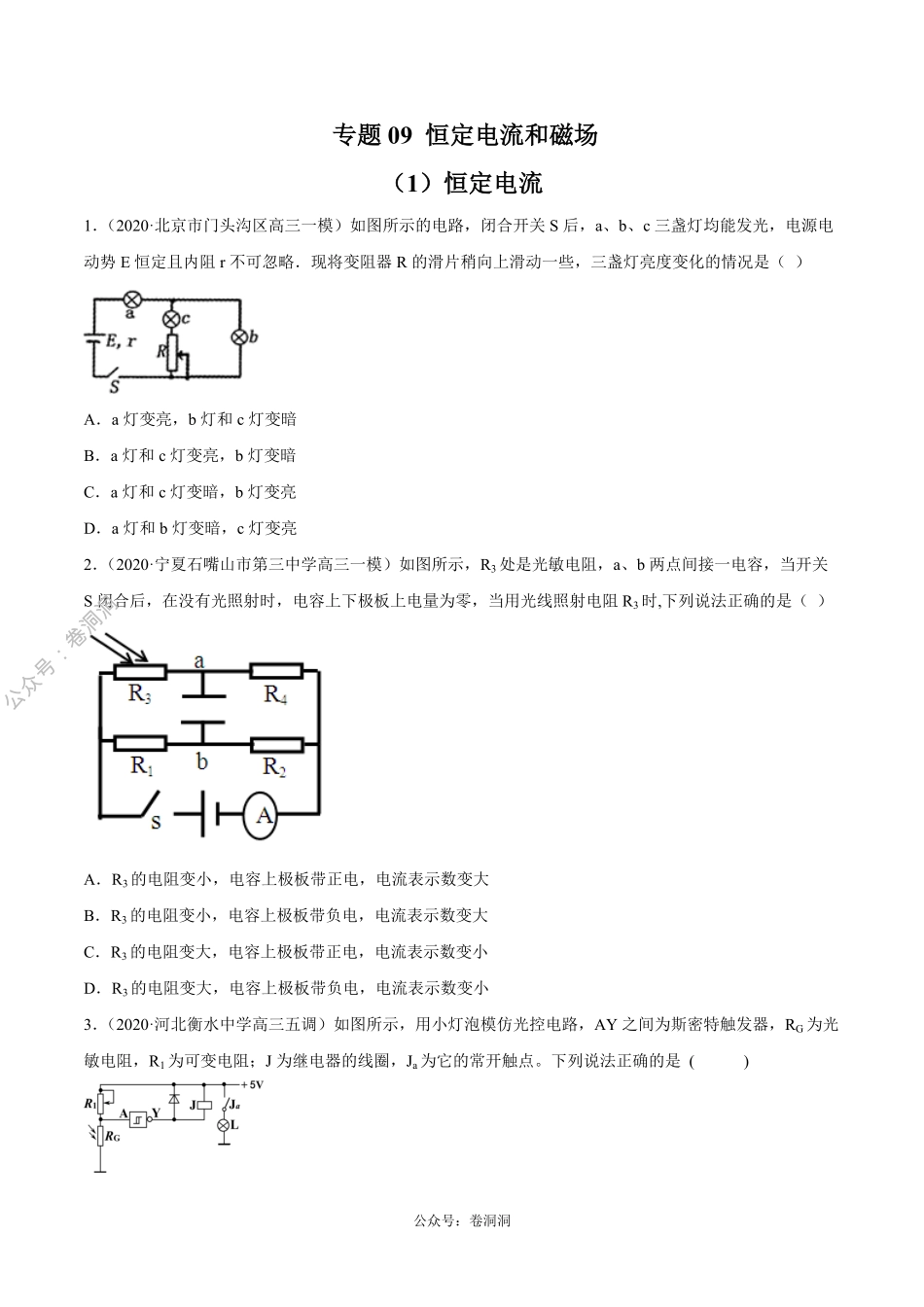

公众号：卷洞洞专题09恒定电流和磁场（1）恒定电流1．（2020·北京市门头沟区高三一模）如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略．现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）A．a灯变亮，b灯和c灯变暗B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮2．（2020·宁夏石嘴山市第三中学高三一模）如图所示，R3处是光敏电阻，a、b两点间接一电容，当开关S闭合后，在没有光照射时，电容上下极板上电量为零，当用光线照射电阻R3时,下列说法正确的是（）A．R3的电阻变小，电容上极板带正电，电流表示数变大B．R3的电阻变小，电容上极板带负电，电流表示数变大C．R3的电阻变大，电容上极板带正电，电流表示数变小D．R3的电阻变大，电容上极板带负电，电流表示数变小3．（2020·河北衡水中学高三五调）如图所示，用小灯泡模仿光控电路，AY之间为斯密特触发器，RG为光敏电阻，R1为可变电阻；J为继电器的线圈，Ja为它的常开触点。下列说法正确的是()公众号：卷洞洞公众号：卷洞洞A．天色变暗时，A端输入高电平，继电器吸引Ja，路灯点亮B．要想在天色更暗时路灯才会点亮，应把R1的阻值调大些C．要想在天色更暗时路灯才会点亮，应把R1的阻值调小些D．二极管的作用是继电器释放Ja时提供自感电流的通路，防止损坏集成电路4．（2020·安徽皖江名校联盟高三联考）2019年1月3日，嫦娥四号月球探测器平稳降落在月球背面南极——艾特肯盆地内的冯·卡门撞击坑内，震惊了全世界。嫦娥四号展开的太阳能电池帆板在有光照时，可以将光能转化为电能，太阳能电池板作为电源，其路端电压与干路电流的关系如图所示，则下列说法正确的是（）A．该电池板的电动势为2.80VB．随着外电路电阻增大，其内阻逐渐增大C．外电路阻值为1kΩ时电源输出功率约为3.2WD．外电路阻值为1kΩ时电源效率约为36%5．（2020·福建省福清市高三质检）在如图所示的电路中，电源的电动势为E，内阻为r，R1、R3为定值电阻，R2为滑动变阻器，C为电容器。将滑动变阻器的滑动触头P置于位置a，闭合开关S，电路稳定时理想电压表V1、V2的示数分别为U1、U2，理想电流表A的示数为I。当滑动变阻器的滑动触头P由a滑到b且电路再次稳定时，理想电压表V1、V2的示数分别为U1′、U2′，理想电流表A的示数为I′。则以下判断中正确的是（）A．滑动变阻器的滑动触头P由a滑向b的过程中，通过R3的电流方向由左向右B．滑动变阻器的滑...
