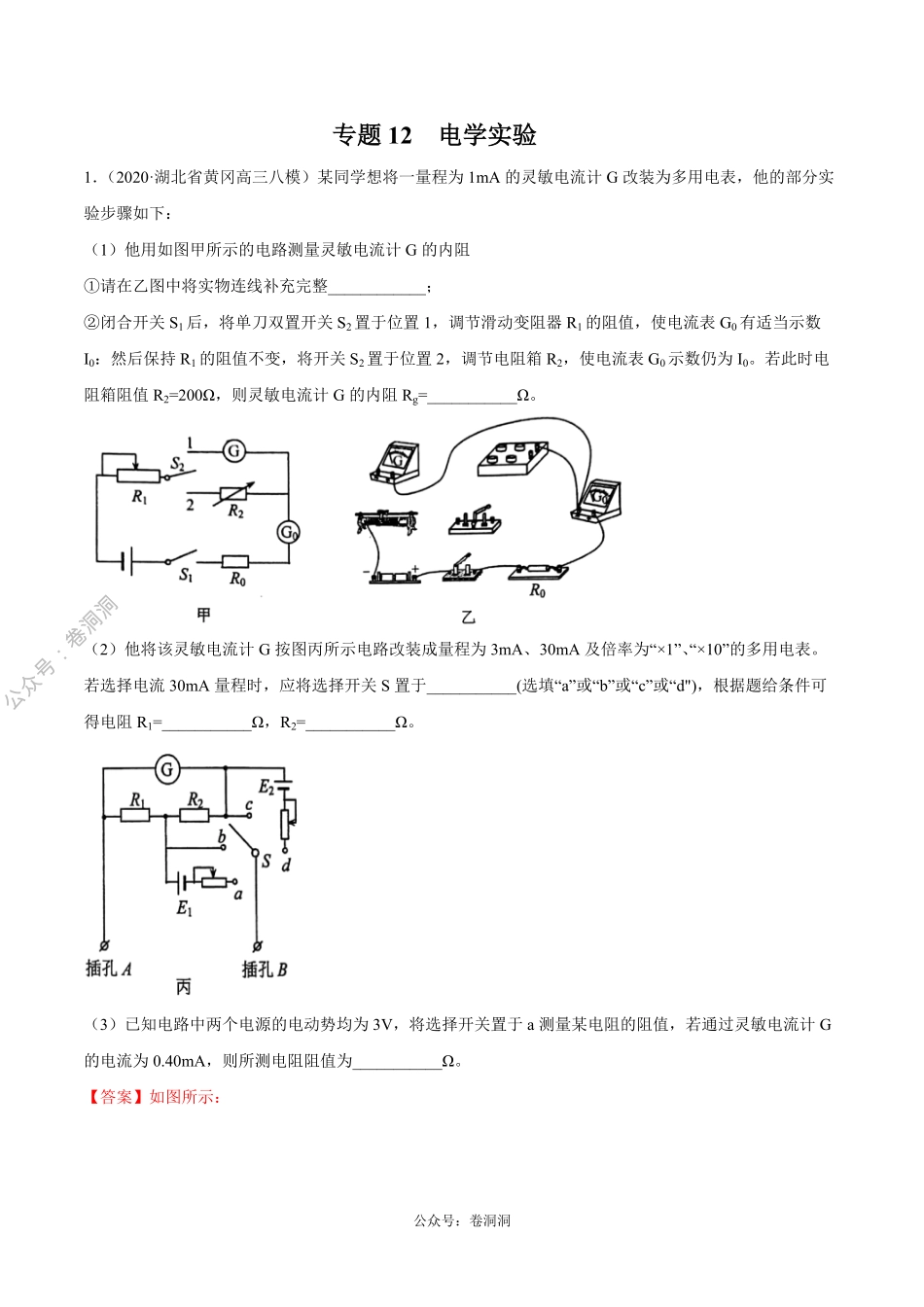

公众号：卷洞洞专题12电学实验1．（2020·湖北省黄冈高三八模）某同学想将一量程为1mA的灵敏电流计G改装为多用电表，他的部分实验步骤如下：（1）他用如图甲所示的电路测量灵敏电流计G的内阻①请在乙图中将实物连线补充完整____________；②闭合开关S1后，将单刀双置开关S2置于位置1，调节滑动变阻器R1的阻值，使电流表G0有适当示数I0：然后保持R1的阻值不变，将开关S2置于位置2，调节电阻箱R2，使电流表G0示数仍为I0。若此时电阻箱阻值R2=200Ω，则灵敏电流计G的内阻Rg=___________Ω。（2）他将该灵敏电流计G按图丙所示电路改装成量程为3mA、30mA及倍率为“×1”、“×10”的多用电表。若选择电流30mA量程时，应将选择开关S置于___________(选填“a”或“b”或“c”或“d")，根据题给条件可得电阻R1=___________Ω，R2=___________Ω。（3）已知电路中两个电源的电动势均为3V，将选择开关置于a测量某电阻的阻值，若通过灵敏电流计G的电流为0.40mA，则所测电阻阻值为___________Ω。【答案】如图所示：公众号：卷洞洞公众号：卷洞洞200b1090150【解析】(1)①由原理图连线如图：；②由闭合电路欧姆定律可知，两情况下的电流相同，所以灵敏电流计G的内阻Rg=200；(2)由表头改装成大量程的电流表原理可知，当开关接b时，表头与R2串联再与R1串联，此种情形比开关接c时更大，故开关应接b由电流表的两种量程可知：接c时有：312320010100210RR接b时有：33122910110(200)RR联立解得：；1210,90RR(3)接a时，，多用电表的内阻为：，此时流过待测电阻的电流为max30ImA331003010gR，所以总电阻为：0.4(90200)0.41210ImA，所以测电阻阻值为150。332501210R总2．（2020·北京市门头沟区高三一模）某同学用如图所示的实验器材来探究产生感应电流的条件。公众号：卷洞洞公众号：卷洞洞（1）图中已经用导线将部分器材连接，请补充完成图中实物间的连线________。（2）若连接好实验电路并检查无误后，闭合开关的瞬间，观察到电流计指针发生偏转，说明线圈______（填“A”或“B”）中有了感应电流。开关闭合后，他还进行了其他两项操作尝试，发现也产生了感应电流，请写出两项可能的操作：①_________________________________；②_________________________________。【答案】（2）B；将滑动变阻器的滑片快速滑动；将线圈A（或铁芯）快速抽出；断开开关的瞬间。【解析】（1）连接实...
