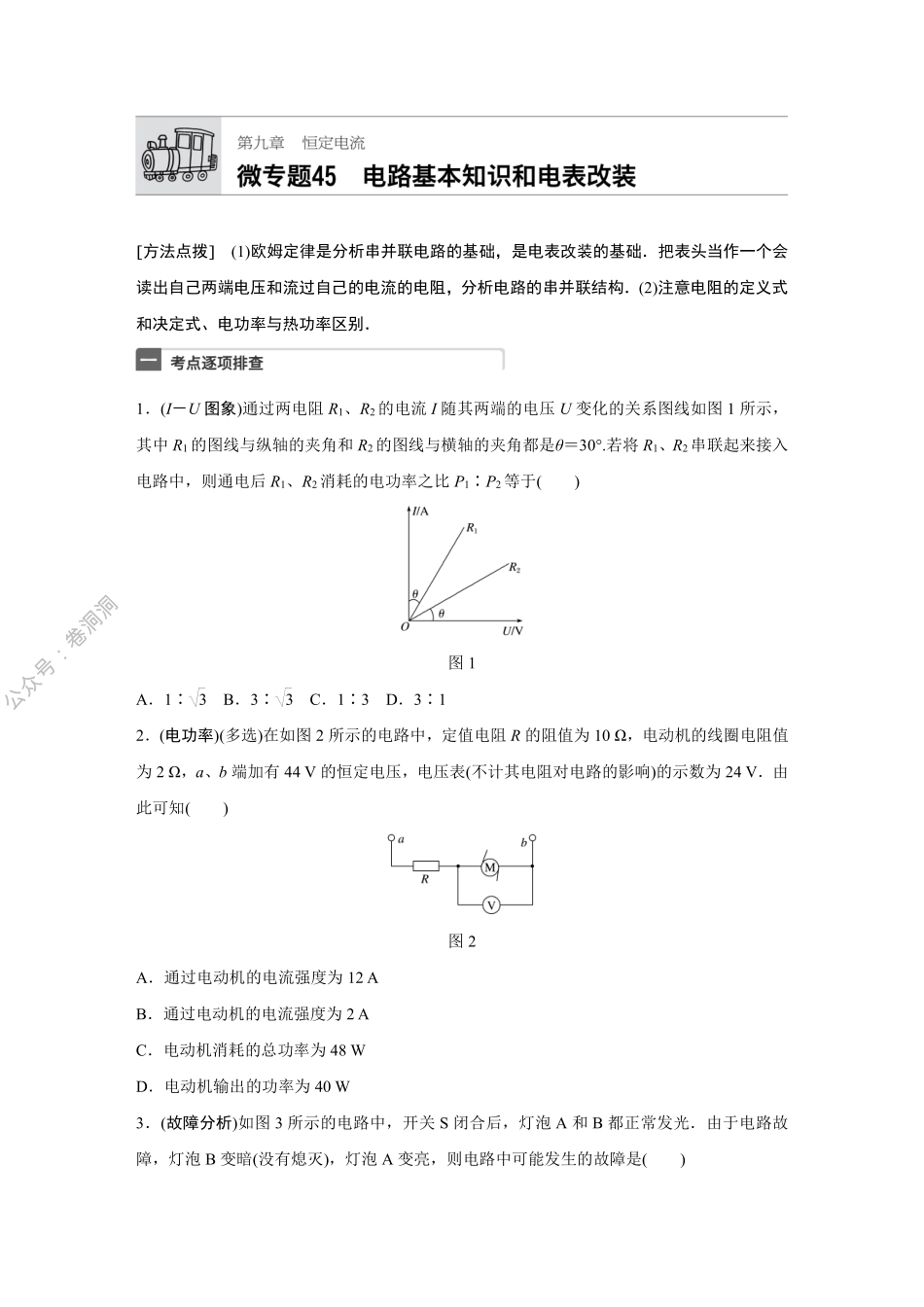

方法点拨(1)欧姆定律是分析串并联电路的基础，是电表改装的基础把表头当作一个会读出自己两端电压和流过自己的电流的电阻，分析电路的串并联结构(2)注意电阻的定义式和决定式、电功率与热功率区别1(IU 图象)通过两电阻 R1、R2的电流 I 随其两端的电压 U 变化的关系图线如图 1 所示，其中 R1的图线与纵轴的夹角和 R2的图线与横轴的夹角都是30.若将 R1、R2串联起来接入电路中，则通电后 R1、R2消耗的电功率之比 P1P2等于()图 1A1 3B3 3C13D312(电功率)(多选)在如图 2 所示的电路中，定值电阻 R 的阻值为 10，电动机的线圈电阻值为 2，a、b 端加有 44 V 的恒定电压，电压表(不计其电阻对电路的影响)的示数为 24 V由此可知()图 2A通过电动机的电流强度为 12 AB通过电动机的电流强度为 2 AC电动机消耗的总功率为 48 WD电动机输出的功率为 40 W3(故障分析)如图 3 所示的电路中，开关 S 闭合后，灯泡 A 和 B 都正常发光由于电路故障，灯泡 B 变暗(没有熄灭)，灯泡 A 变亮，则电路中可能发生的故障是()公众号：卷洞洞图 3AR1短路BR1断路CR2短路DR2断路4(电表改装)图 4 甲、乙所示的两个电路都是由一个灵敏电流计 G 和一个变阻器 R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是()图 4A甲表是电流表，R 增大时量程增大B甲表是电流表，R 增大时量程减小C乙表是电压表，R 增大时量程减小D上述说法都不对5(含容电路)(多选)在图 5 所示电路中，R1100，R2200，R380，C20 F，电源电动势为 12 V，电源内阻不计，闭合开关后，若要使电容器所带电荷量为 4105C，则R4的阻值应为()图 5A40 B80 C160 D400 6如图 6 所示，虚线框内改装好的电表，M、N 为新电表的接线柱，其中灵敏电流计 G 的满公众号：卷洞洞偏电流为 200 A，已测得它的内阻为 495.0，图中电阻箱读数为 5.0，现将 MN 接入某电路，发现灵敏电流计 G 刚好满偏，则根据以上数据计算可知()图 6AM、N 两端的电压为 1 mVBM、N 两端的电压为 100 mVC流过 M、N 的电流为 2 AD流过 M、N 的电流为 20 mA7(多选)如图 7 所示是某型号电吹风的电路图，它主要由电动机 M 和电热丝 R 构成已知电吹风的额定电压为 220 V，吹冷风时的功率为 120 W，吹热风时的功率为 1 000 W关于该电吹风，下列说法正确的是()图 7A若 S1、S2均闭合，则电吹风吹冷风B电热丝的电阻为 55 C电动机工作时输出的机械功率为 880 WD当电吹风吹热风时，电动机每秒钟消耗的电能为 120 J8(多选)在如图 8 甲所示的电路中，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示当开关 S 闭合后，电路中的总电流为 0.25 A，则此时()图 8公众号：卷洞洞AL1两端的电压为 L2两端电压的 2 倍BL1消耗的电功率为 0.75 WCL2的电阻为 12 DL1、L2消耗的电功率的比值大于 419(多选)如图 9 甲所示，其中 R 两端电压 U 随通过该电阻的直流电流 I 的变化关系如图乙所示，电源电动势为 7.0 V(内阻不计)，且 R11 000(不随温度变化)若改变 R2，使 AB 与 BC间的电压相等，这时()图 9AR 的阻值约为 1 000 BR 的阻值约为 1 333 C通过 R 的电流为 1.5 mAD通过 R 的电流为 2.0 mA10如图 10 是一种台灯亮度调节器电路图，圆环为电阻丝，P 为可调节滑片下列说法中正确的有()图 10AP 在 b 点，灯最亮BP 在 c 点，灯最亮CP 从 a 点滑向 b 点过程中，电流逐渐增大DP 从 a 点滑向 b 点过程中，电流逐渐减小11电子式互感器是数字变电站的关键装备之一如图 11 所示，某电子式电压互感器探头的原理为电阻分压，a、b 间的电阻是 c、d 间电阻的 n1 倍，某次测量中输出端数字电压表的示数为 U，则输入端的电压为()公众号：卷洞洞图 11AnUB.UnC(n1)UD.Un112图 12 甲所示的电路中，电流表 A1指针指满刻度，电流表 A2指针指满刻度的23处；图乙中，A2指针指满刻度，A1指针指满刻度的13处 已知 A1的内阻为 0.45，则 A2的内阻为()图 12A0.1 B0.15 C0.3 D0.6 公众号：卷洞洞答答案案精精析析1C由题图可知R1R213；在串联电路中，电流处处相等，由 PI2R 可知，P1P213.2BCD通过电动机的电流等于通过电阻 R 的电流，即 IUabUR442410A2 A，故 A错误，B 正确电动机消耗的总功率 PUI242 W48 W，故 C 正确电动机的输出功率 P出UII2r48 W42 W40 W，故 D 正确3B4B电流表是按分流原理由灵敏电流计与电阻并联改装而成的，因此并联的电阻越小量程就越大，故 B 正确电压表是按分压原理由灵敏电流计与电阻串联改装而成的，因此串联的电阻越大量程就越大，故 A、C、D 错误5BD电容器电压 UQC2 V；R1两端电压 U14 V，则 R3两端电压 U32 V 或 6 V，所以 R4两端电压 U410 V 或 6 V，当 U32 V 时，R4400，当 U36 V 时，R480，可见 B、D 正确6D本题中灵敏电流计G 和电阻箱并联后接入电路，灵敏电流计满偏，即通过它的电流强度为200A，结合灵敏电流计内阻为495.0，电阻箱读数为5.0，可以计算出M、N 两端电压为UIRg495.0200103mV99mV，A、B 错误再计算此时通过电阻箱的电流强度，根据IUR995mA19.8mA，即通过M、N 的电流为(19.8mA0.2mA)20mA，C 错误，D 正确7BD8 BD电路中的总电流为 0.25A，则 L1中的电流为 0.25A，由小灯泡的伏安特性曲线可知，L1两端的电压为 3.0 V，L1消耗的电功率为 P1U1I10.75 W，选项 B 正确根据并联电路规律，L2中电流为 0.125A，由小灯泡的伏安特性曲线可知，L2两端的电压大约为 0.3 V，则L1两端的电压大约为 L2两端的电压的 10 倍，选项 A 错误由欧姆定律可得，L2的电阻 R2U2I20.30.1252.4，选项 C 错误L2消耗的电功率 P2U2I20.30.125 W0.037 5 W，所以 L1、L2消耗的电功率的比值大于 41，选项 D 正确9BC将 R1电阻的伏安特性曲线在坐标系中作出，要使 AB 与 BC 之间的电压相等，图中三个电阻串联，电流相等，则 BC 两端的电压为 3.5V，并且两电阻中的电流相等，由图可知，此时符合条件的只有 1.5 mA，公众号：卷洞洞这时 R 两端的电压为 2 V，则 RUI21.51031 333，故 B、C 正确，A、D 错误10D台灯的功率 PI2R，式中 R 为台灯的电阻，在电源电压不变时，电路中的电流随接入电路中的电阻丝的长度而改变，当 P 滑到 c 点时电阻丝连入电路的电阻最大，电流最小，台灯最暗，故只有选项 D 正确11C串联电路中电压与电阻成正比，已知 a、b 间的电阻是 c、d 间电阻的 n1 倍，所以输入端的电压也是输出端的 n1 倍，故选项 C 正确12 A设电流表 A1的满偏电流为 Ig1，电流表 A2的满偏电流为 Ig2，图甲中，两电流表串联，电流相等，即：Ig123Ig2；图乙中，两电流表并联，示数与内阻成反比，即：Rg1Rg2Ig213Ig192，Rg10.45，解得：Rg20.1，A 项正确公众号：卷洞洞
