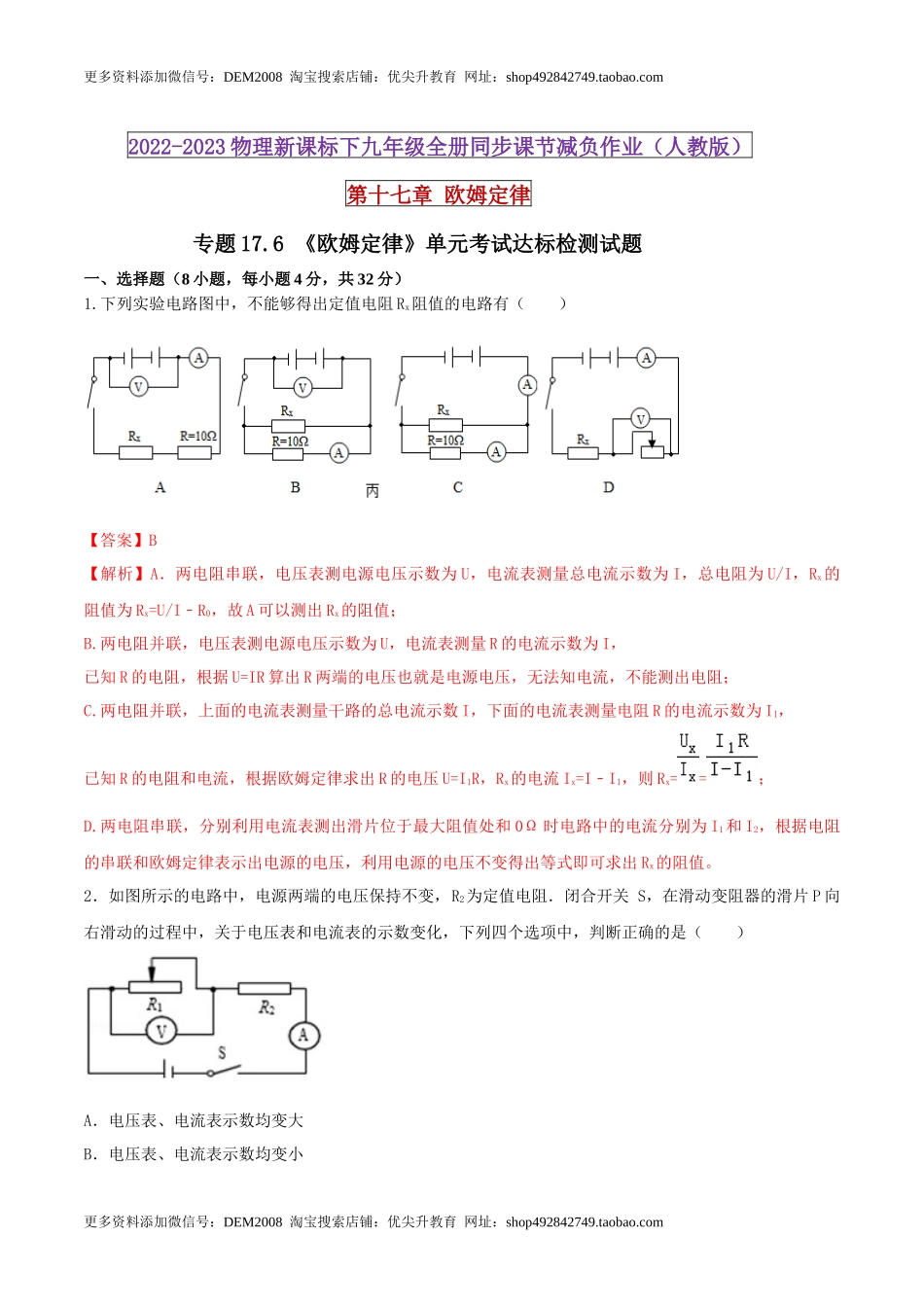

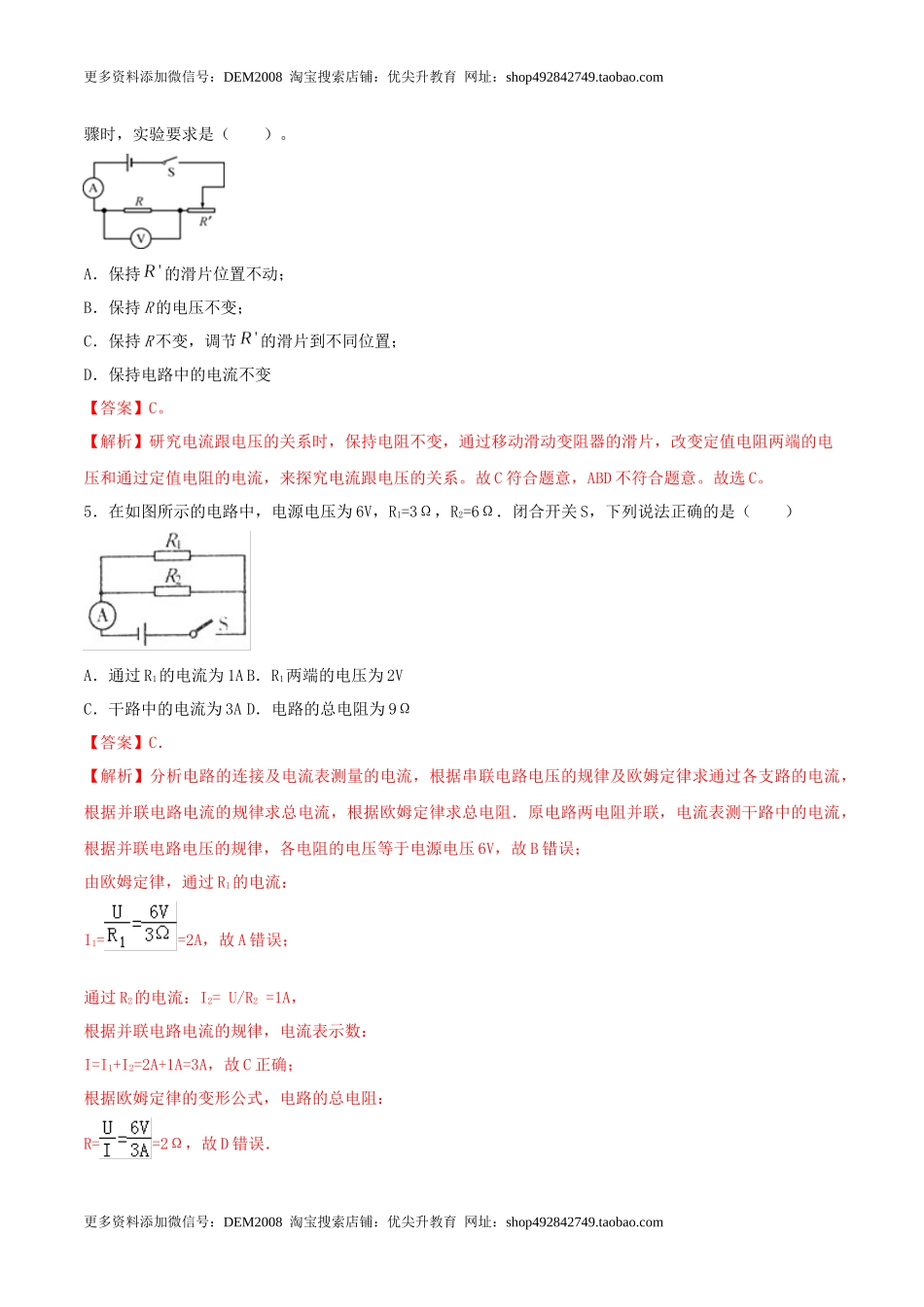

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十七章欧姆定律专题17.6《欧姆定律》单元考试达标检测试题一、选择题（8小题，每小题4分，共32分）1.下列实验电路图中，不能够得出定值电阻Rx阻值的电路有（）【答案】B【解析】A．两电阻串联，电压表测电源电压示数为U，电流表测量总电流示数为I，总电阻为U/I，Rx的阻值为Rx=U/I﹣R0，故A可以测出Rx的阻值；B.两电阻并联，电压表测电源电压示数为U，电流表测量R的电流示数为I，已知R的电阻，根据U=IR算出R两端的电压也就是电源电压，无法知电流，不能测出电阻；C.两电阻并联，上面的电流表测量干路的总电流示数I，下面的电流表测量电阻R的电流示数为I1，已知R的电阻和电流，根据欧姆定律求出R的电压U=I1R，Rx的电流Ix=I﹣I1，则Rx==；D.两电阻串联，分别利用电流表测出滑片位于最大阻值处和0Ω时电路中的电流分别为I1和I2，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出Rx的阻值。2．如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comC．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大【答案】C．【解析】由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知R1两端的电压变化．由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AD错误；由U=IR可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变大，即电压表...
