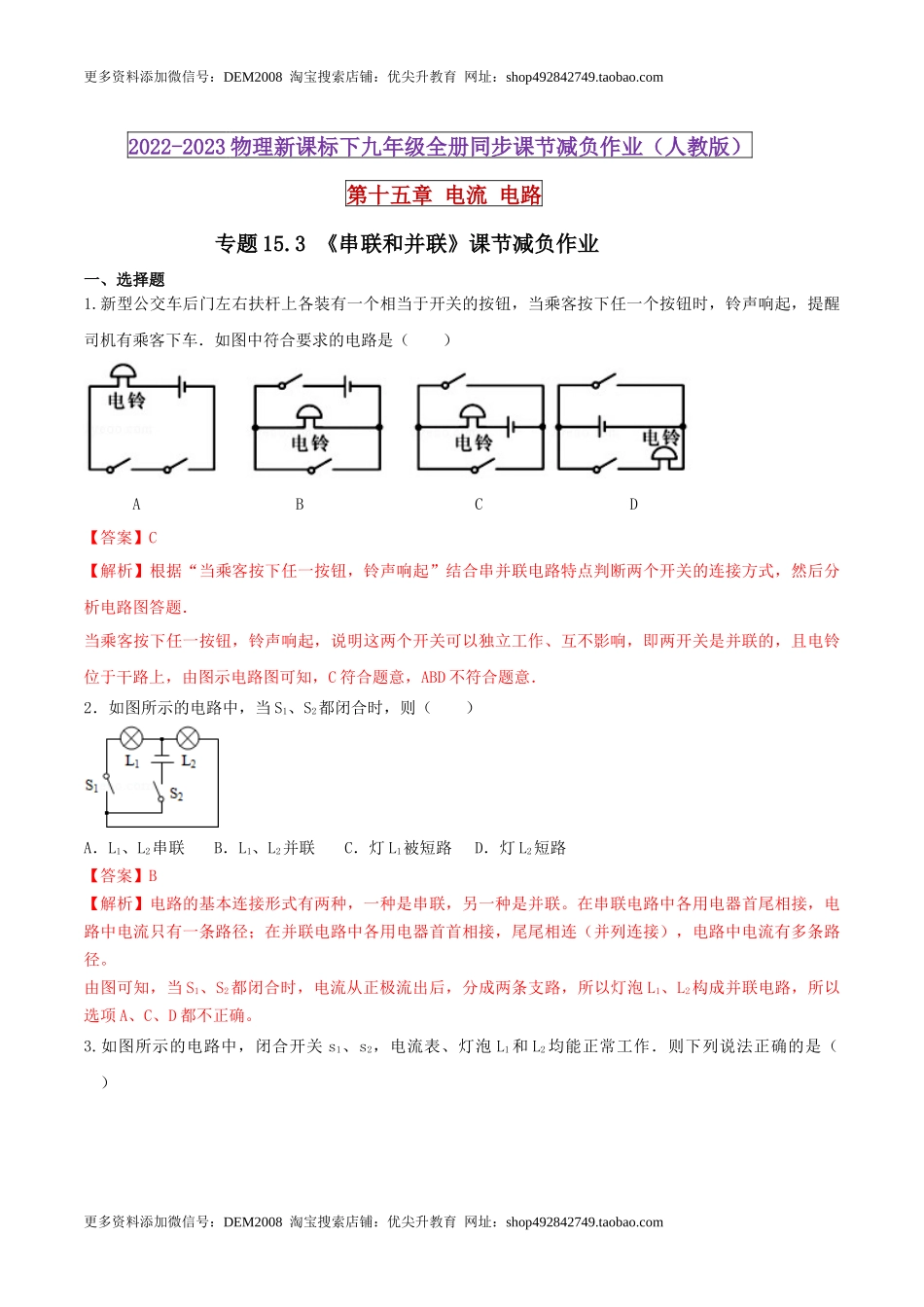

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十五章电流电路专题15.3《串联和并联》课节减负作业一、选择题1.新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（）ABCD【答案】C【解析】根据“当乘客按下任一按钮，铃声响起”结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题．当乘客按下任一按钮，铃声响起，说明这两个开关可以独立工作、互不影响，即两开关是并联的，且电铃位于干路上，由图示电路图可知，C符合题意，ABD不符合题意．2．如图所示的电路中，当S1、S2都闭合时，则（）A．L1、L2串联B．L1、L2并联C．灯L1被短路D．灯L2短路【答案】B【解析】电路的基本连接形式有两种，一种是串联，另一种是并联。在串联电路中各用电器首尾相接，电路中电流只有一条路径；在并联电路中各用电器首首相接，尾尾相连（并列连接），电路中电流有多条路径。由图可知，当S1、S2都闭合时，电流从正极流出后，分成两条支路，所以灯泡L1、L2构成并联电路，所以选项A、C、D都不正确。3.如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comA．开关s1闭合，s2断开，电源外部电流流向为a→b→c→dB．开关s1、s2都闭合，灯泡L1和L2并联C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合s1、s2中任意一个开关，都会有灯泡发光【答案】B．【解析】（1）在电源的外部，电流的方向是从电源的正极经过用电器回到负极；（2）把几个用电器首尾相接，连入电路是串联，串联电路中电流处处相等；把几个用电器首首相接、尾尾相接，再连入电路，就是并联，并联电路中，干路电流等于各支路电流之和；（3）串联电路电流处处相等，并联电路干路电流等于各支路电流的和；（4）并联电路干路开关控制所有用电器，支路开关控制本支路．A．由电路图可知，开关s1闭合，s2断开，电源外部电流流向为d→c→b→a，故A错误；B．由电路图知，闭合开关S1和S2，...
