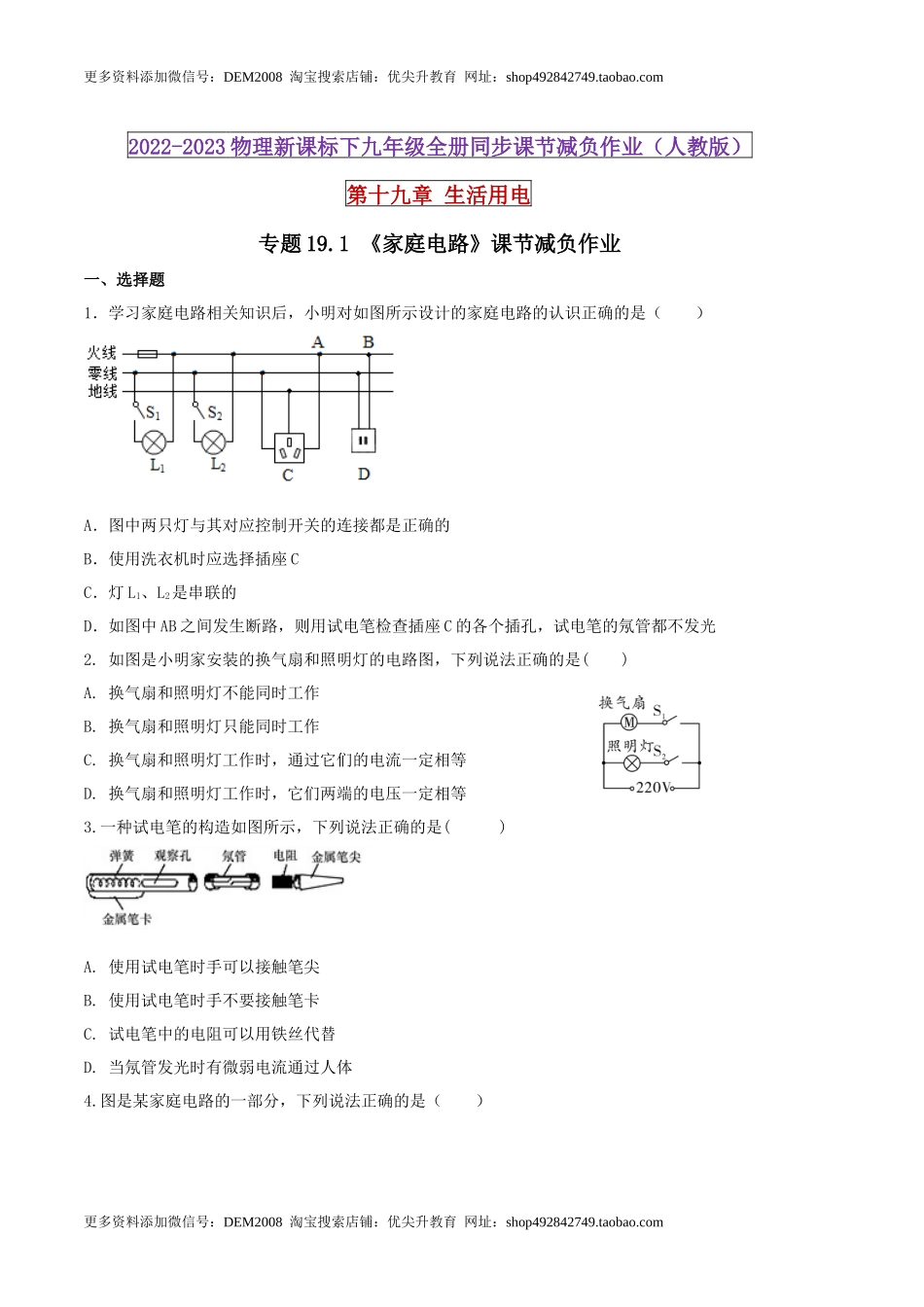

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十九章生活用电专题19.1《家庭电路》课节减负作业一、选择题1．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中两只灯与其对应控制开关的连接都是正确的B．使用洗衣机时应选择插座CC．灯L1、L2是串联的D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光2.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是()A.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C.换气扇和照明灯工作时，通过它们的电流一定相等D.换气扇和照明灯工作时，它们两端的电压一定相等3.一种试电笔的构造如图所示，下列说法正确的是()A.使用试电笔时手可以接触笔尖B.使用试电笔时手不要接触笔卡C.试电笔中的电阻可以用铁丝代替D.当氖管发光时有微弱电流通过人体4.图是某家庭电路的一部分，下列说法正确的是（）更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comA．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路二、填空题1．我们家里的白炽灯正常工作时的电压为V；它是根据电流的效应工作的；控制电灯的开关必须接在线上．2．在我国家庭电路中火线与零线之间的电压为V，生活中可以用来判断火线与零线。三、作图题1.请用笔画线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。2.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。3.如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com4.一间教室要安装2盏“220V40W”的电灯和1个插座，要求开关S控制两盏灯，且每盏灯都能...
