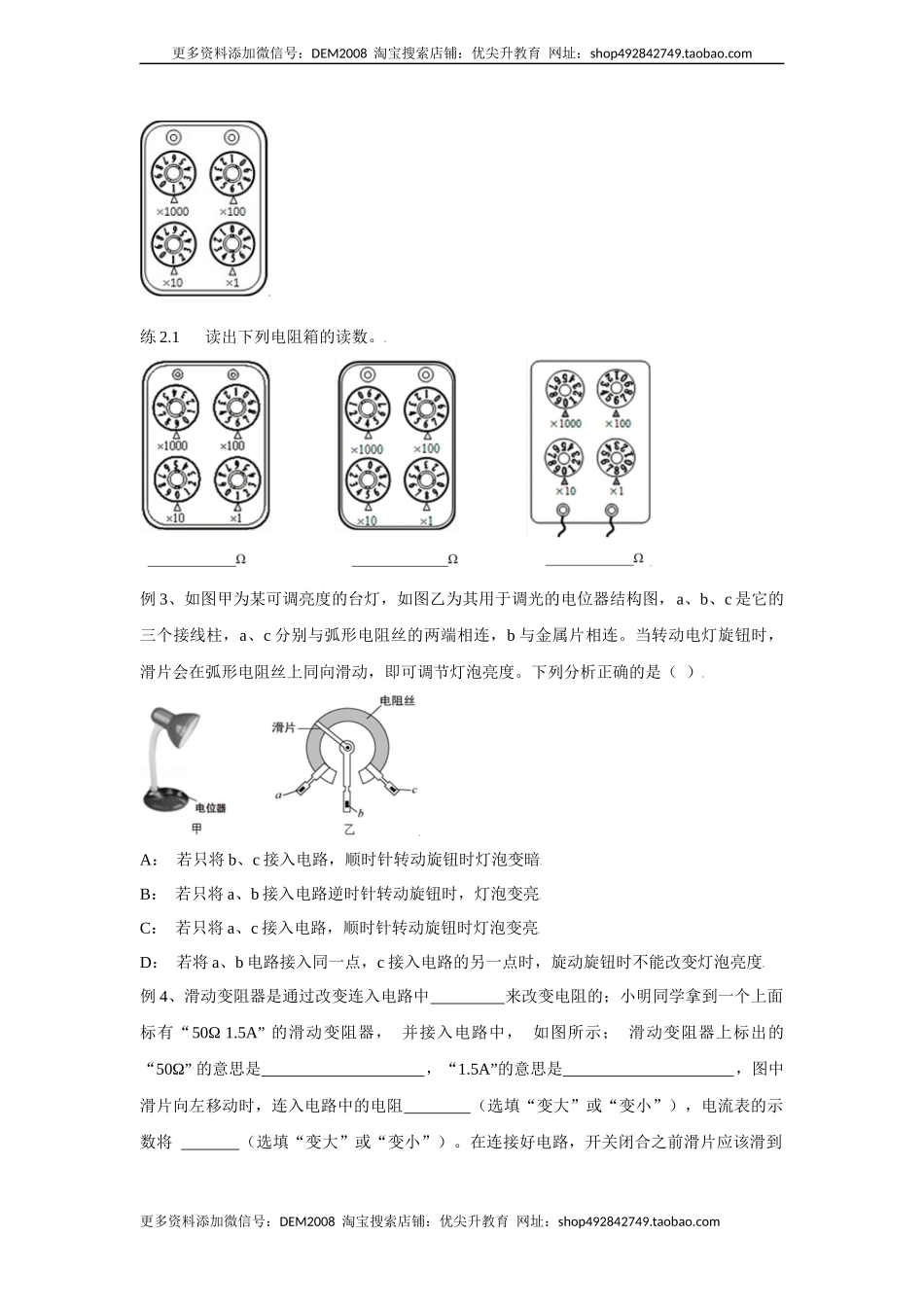

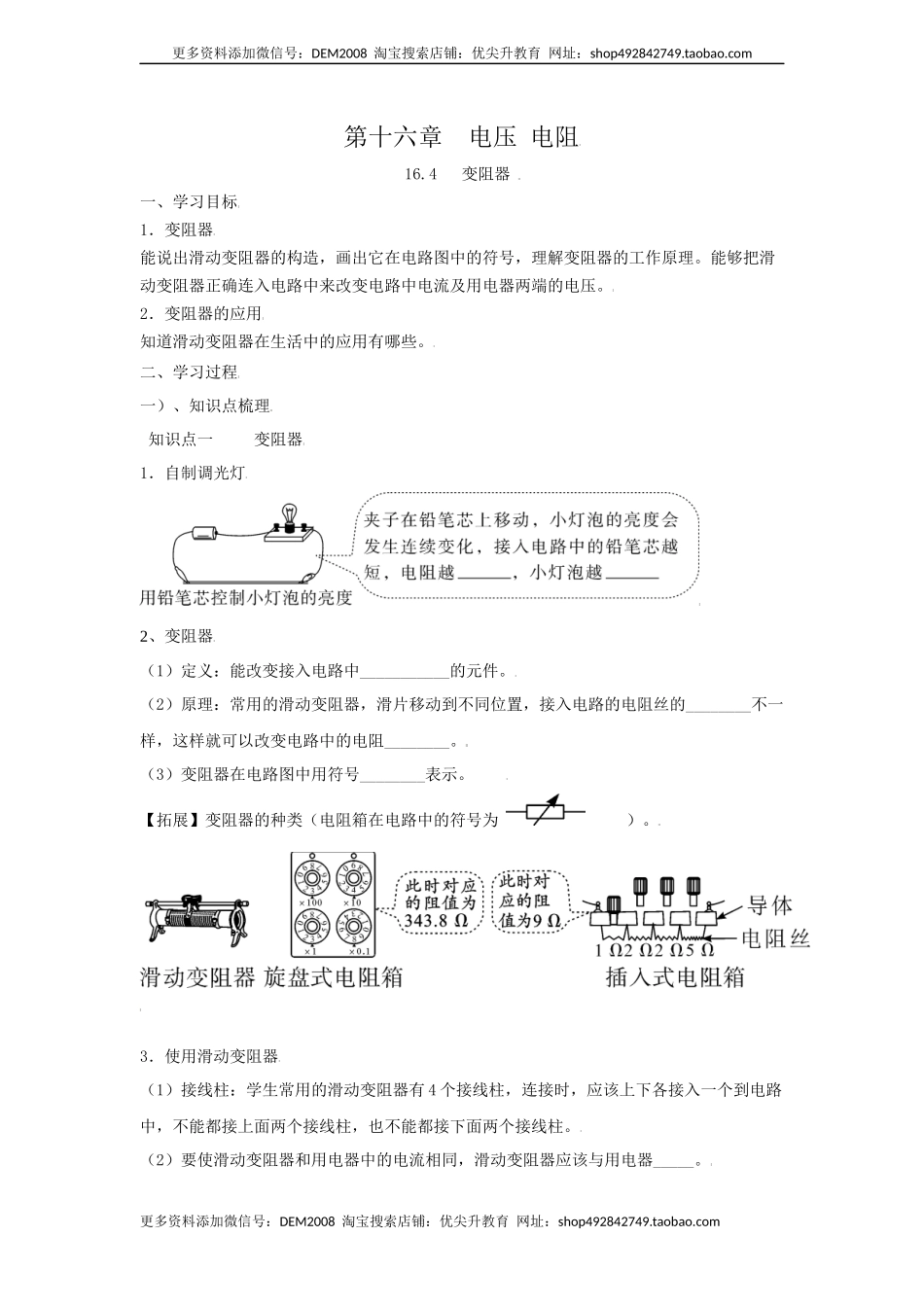

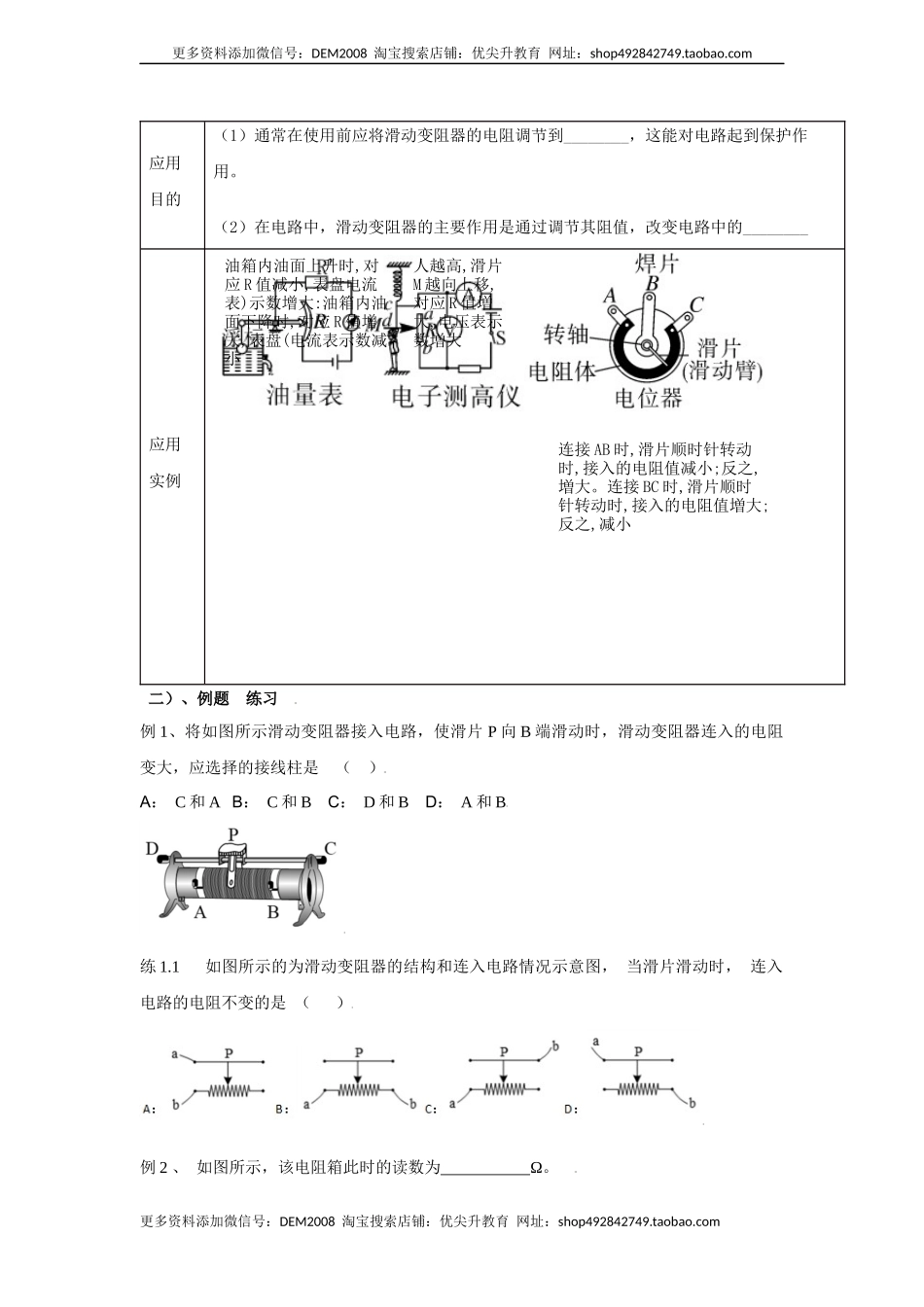

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com第十六章电压电阻16.4变阻器一、学习目标1．变阻器能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。2．变阻器的应用知道滑动变阻器在生活中的应用有哪些。二、学习过程一）、知识点梳理知识点一变阻器1．自制调光灯2、变阻器（1）定义：能改变接入电路中___________的元件。（2）原理：常用的滑动变阻器，滑片移动到不同位置，接入电路的电阻丝的________不一样，这样就可以改变电路中的电阻________。（3）变阻器在电路图中用符号________表示。【拓展】变阻器的种类（电阻箱在电路中的符号为）。3．使用滑动变阻器（1）接线柱：学生常用的滑动变阻器有4个接线柱，连接时，应该上下各接入一个到电路中，不能都接上面两个接线柱，也不能都接下面两个接线柱。（2）要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器_____。更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com应用目的（1）通常在使用前应将滑动变阻器的电阻调节到________，这能对电路起到保护作用。（2）在电路中，滑动变阻器的主要作用是通过调节其阻值，改变电路中的________应用实例二）、例题练习例1、将如图所示滑动变阻器接入电路，使滑片P向B端滑动时，滑动变阻器连入的电阻变大，应选择的接线柱是（）A：C和AB：C和BC：D和BD：A和B练1.1如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片滑动时，连入电路的电阻不变的是（）例2、如图所示，该电阻箱此时的读数为Ω。油箱内油面上升时,对应R值减小,表盘电流表)示数增大:油箱内油面下降时,对应R值增大,表盘(电流表示数减小人越高,滑片M越向上移,对应R值増大,电压表示数増大连接AB时,滑片顺时针转动时,接入的电阻值减小;反之,増大。连接BC时,滑片顺时针转动时,接入的电阻值増大;反之,减小更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com练2.1读出下列电阻箱的读数。例3、如图甲为某可调...
