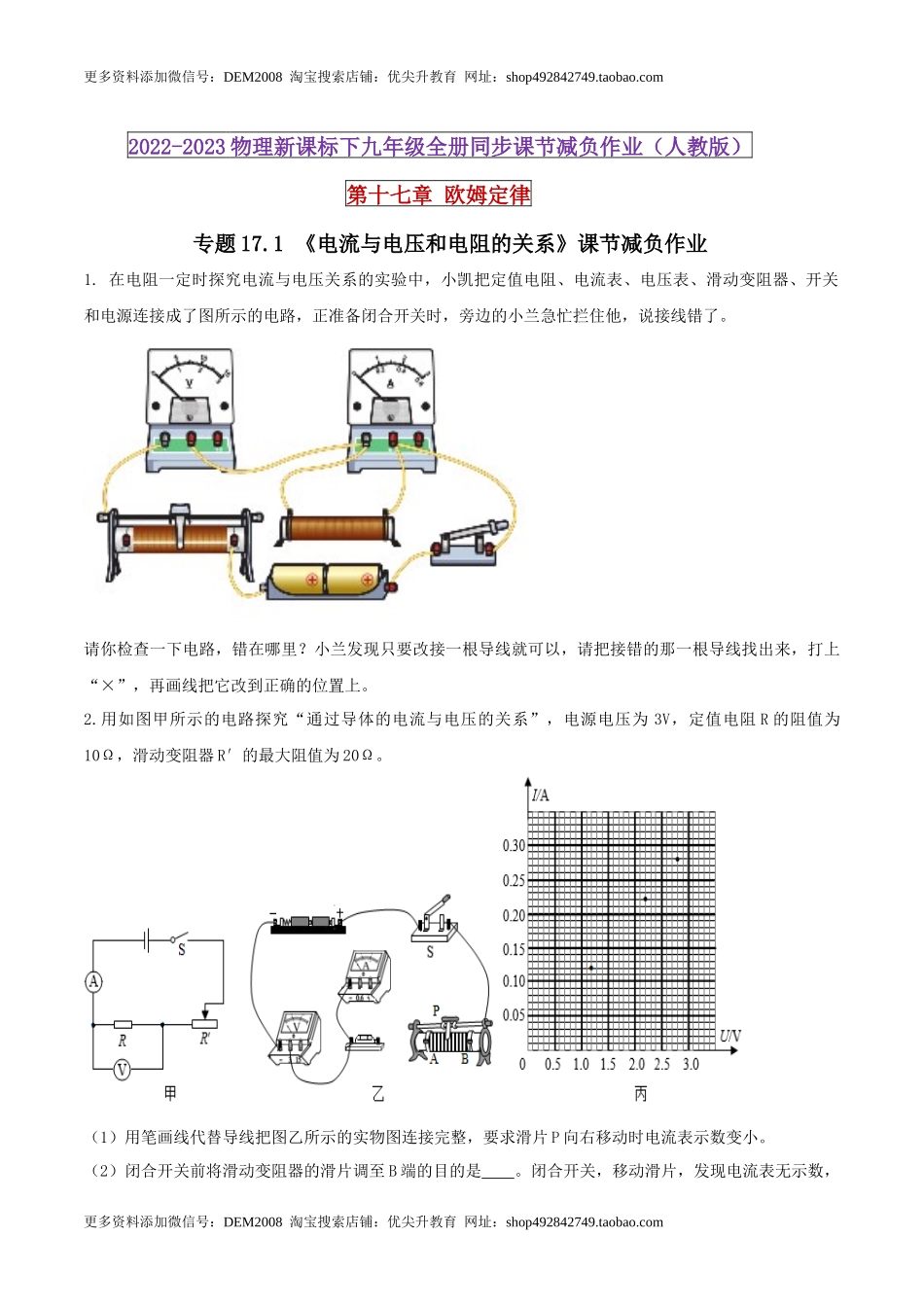

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十七章欧姆定律专题17.1《电流与电压和电阻的关系》课节减负作业1.在电阻一定时探究电流与电压关系的实验中，小凯把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了图所示的电路，正准备闭合开关时，旁边的小兰急忙拦住他，说接线错了。请你检查一下电路，错在哪里？小兰发现只要改接一根导线就可以，请把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上。2.用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为3V，定值电阻R的阻值为10Ω，滑动变阻器R′的最大阻值为20Ω。（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小。（2）闭合开关前将滑动变阻器的滑片调至B端的目的是。闭合开关，移动滑片，发现电流表无示数，更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com电压表示数接近电源电压。若电路仅有一处故障，故障是。（3）排除故障后，调节滑动变阻器，记录数据如表。请在图丙所示的坐标纸中把未标出的两个点描出来并画出I﹣U图像。序号12345电压U/N1.22.02.22.42.8电流I/A0.120.200.220.240.28分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比。（4）若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。将10Ω的电阻换成15Ω后，若保持电压表的示数为1.5V不变，应将滑动变阻器的滑片向端移动。换用25Ω的电阻进行实验时，发现无论怎样移动滑片，都无法使电压表的示数达到1.5V，原因是滑动变阻器的最大阻值（选填“过大”或“过小”）。3.在探究电流与电压关系的实验中，同学们设计了如下三种电路：(1)甲同学认为图2电路比图1电路好，理由是：________。乙同学认为图3电路比图2电路更好，理由是图3电路便于多次实验。(2)乙同学利用图3电路（其中电阻R=5Ω）完成了本实验，测得数据如下：实验次数电压U（伏）电流I（安）电压/电流110.2220.4340.8分析表格数据，可得出的结论是________。(3)实验操作过程中，丙同学发现滑动变阻器损坏，...
