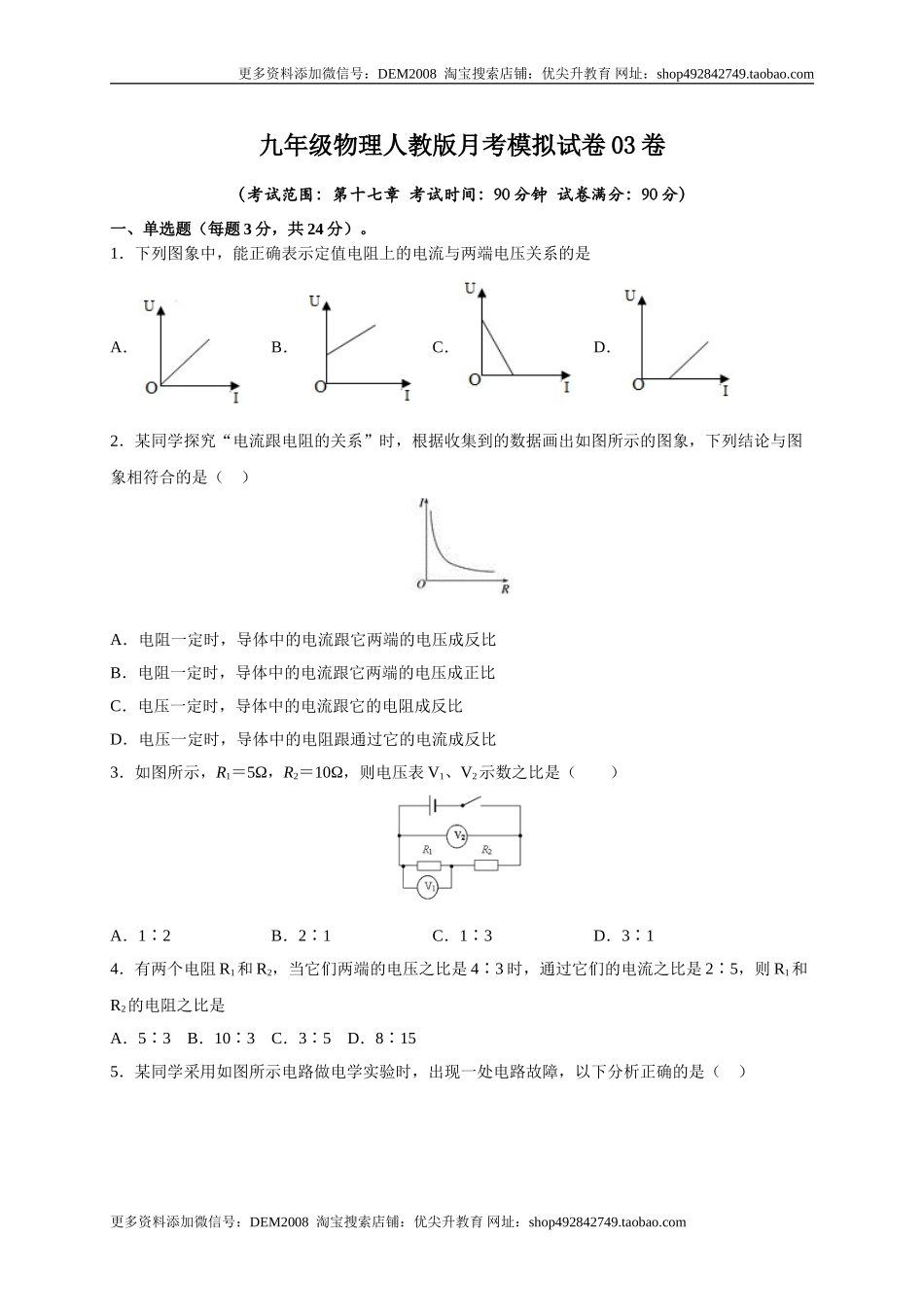

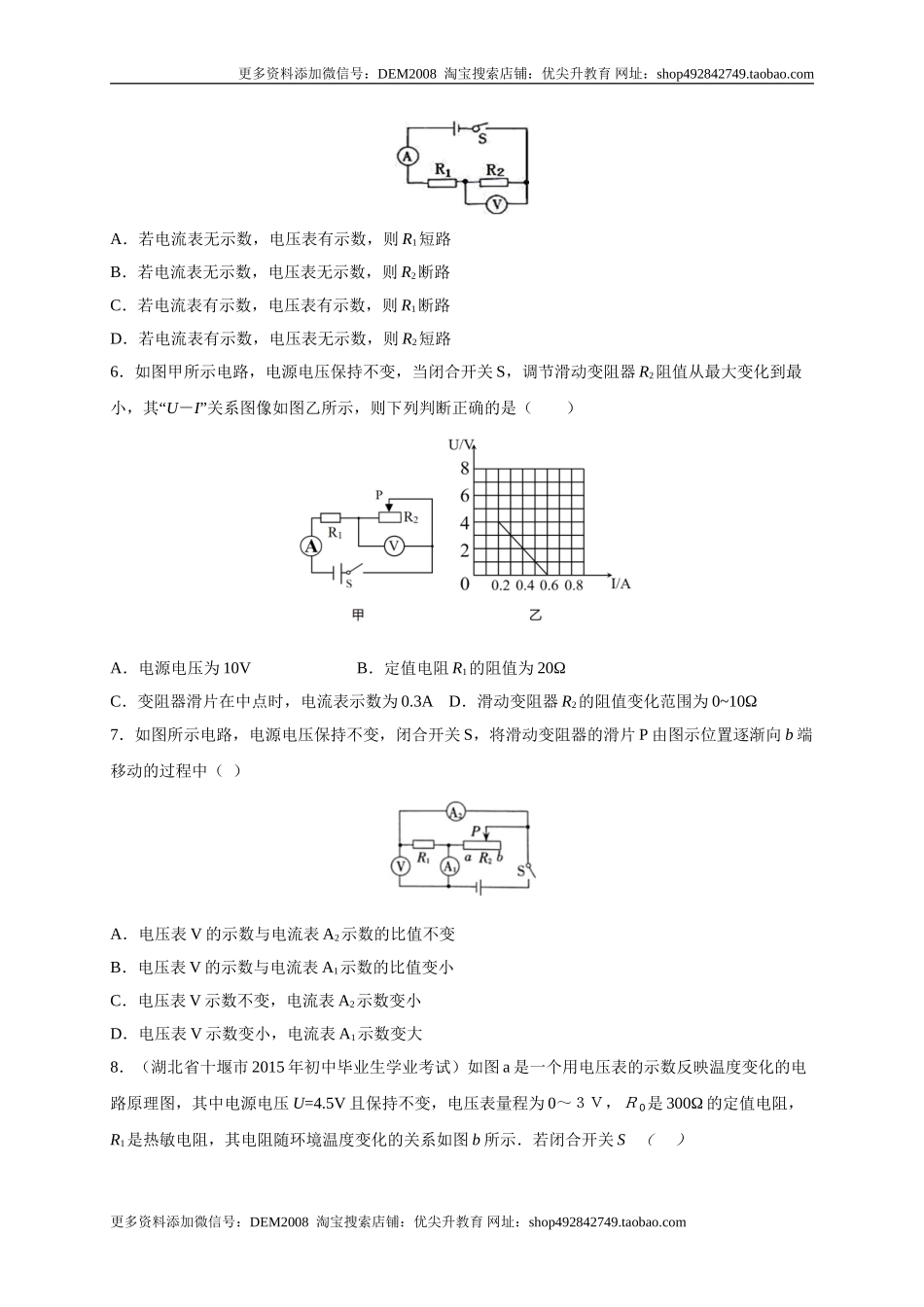

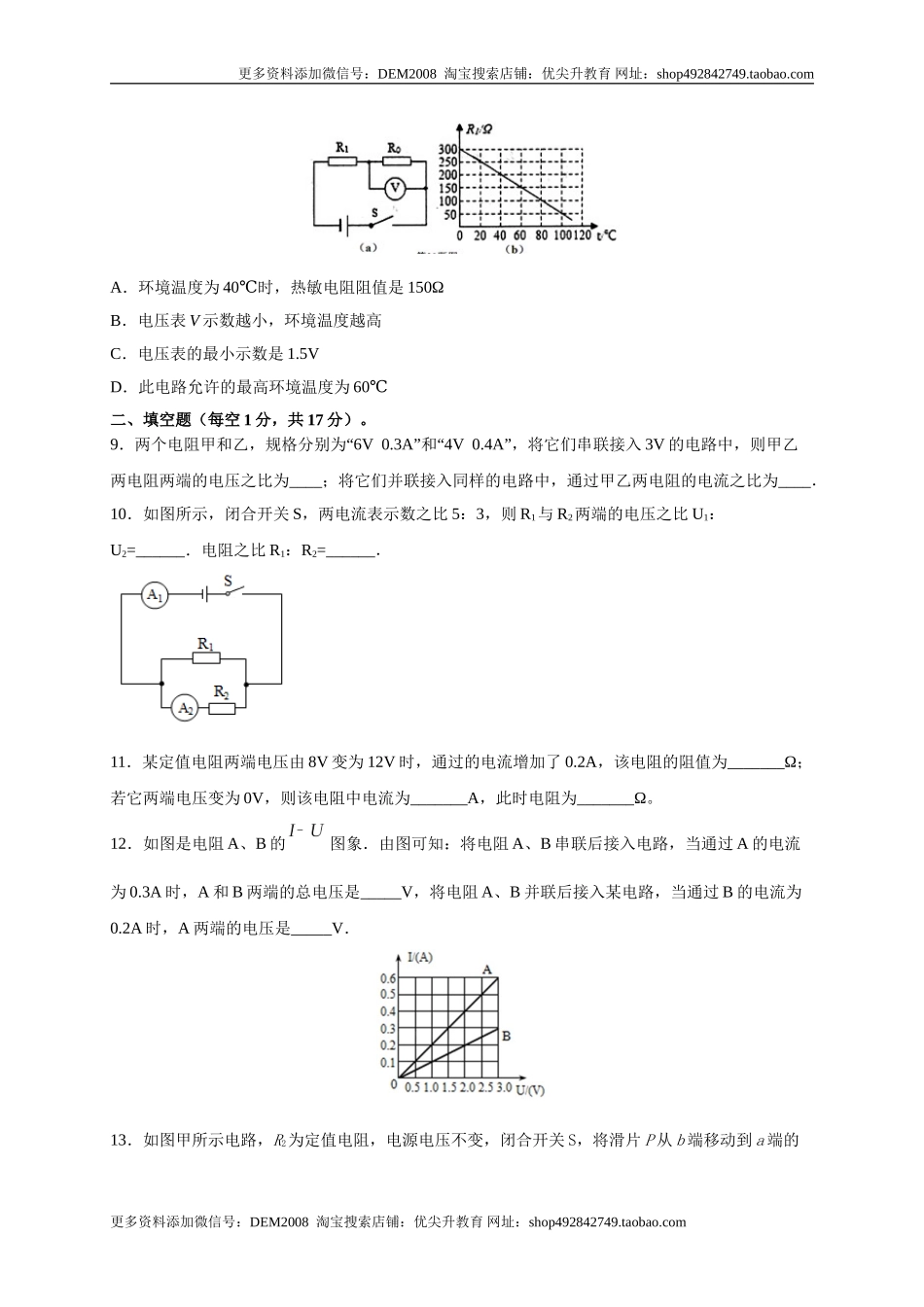

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com九年级物理人教版月考模拟试卷03卷（考试范围：第十七章考试时间：90分钟试卷满分：90分）一、单选题（每题3分，共24分）。1．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是A．B．C．D．2．某同学探究“电流跟电阻的关系”时，根据收集到的数据画出如图所示的图象，下列结论与图象相符合的是（）A．电阻一定时，导体中的电流跟它两端的电压成反比B．电阻一定时，导体中的电流跟它两端的电压成正比C．电压一定时，导体中的电流跟它的电阻成反比D．电压一定时，导体中的电阻跟通过它的电流成反比3．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．12∶B．21∶C．13∶D．31∶4．有两个电阻R1和R2，当它们两端的电压之比是43∶时，通过它们的电流之比是25∶，则R1和R2的电阻之比是A．53∶B．103∶C．35∶D．815∶5．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comA．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U－I”关系图像如图乙所示，则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0~10Ω7．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中（）A．电压表V的示数与电流表A2示数的比值不变B．电压表V的示数与电流表A1示数的比值变小C．电压表V示数不变，电流表A2示数变小D．电压表V示数变小，电流表A1示数变大8．（湖北省十堰市2015年初中毕业生学业考试）如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～３Ｖ，Ｒ０是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S（）更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更...
