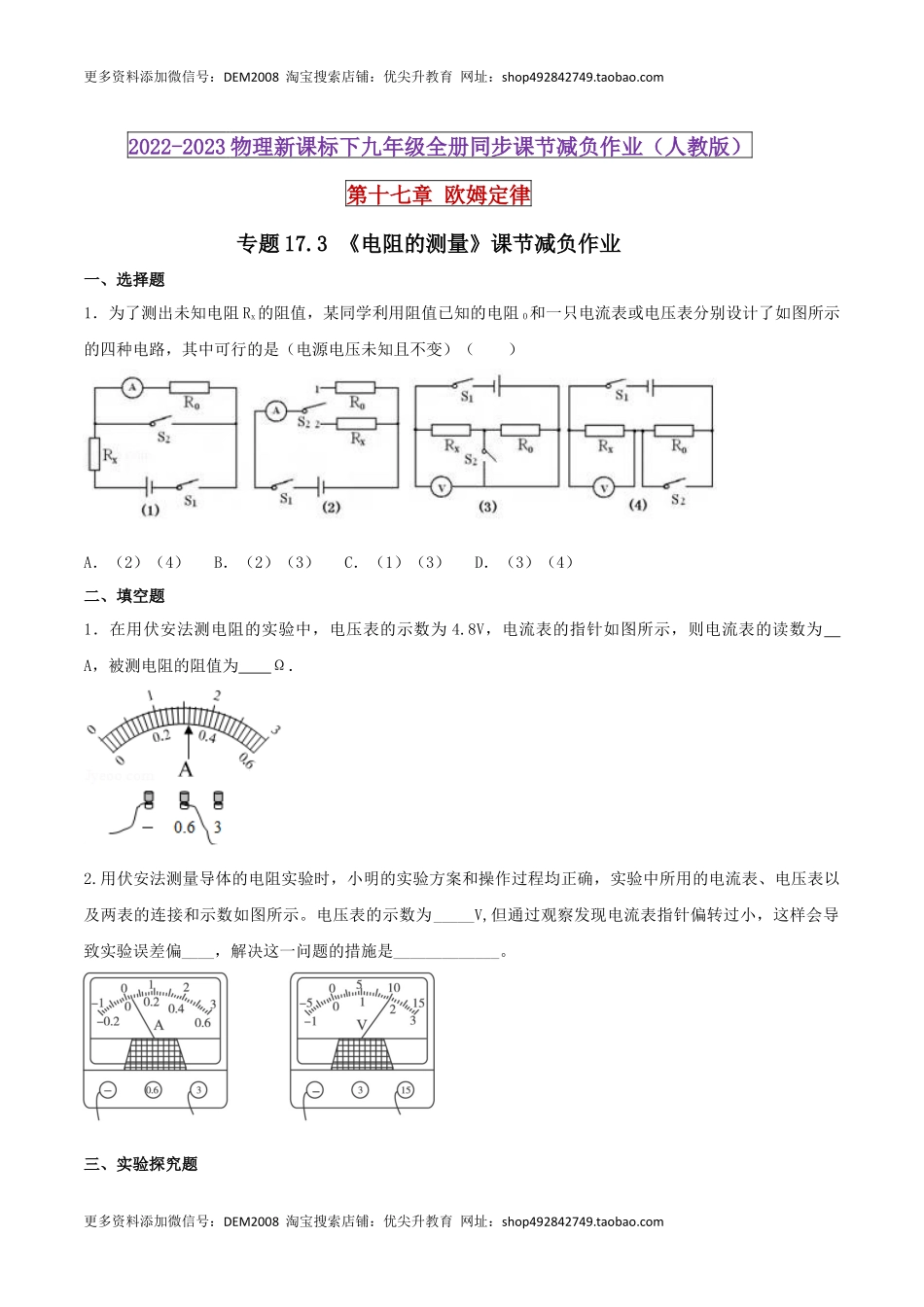

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十七章欧姆定律专题17.3《电阻的测量》课节减负作业一、选择题1．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．（2）（4）B．（2）（3）C．（1）（3）D．（3）（4）二、填空题1．在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的读数为A，被测电阻的阻值为Ω．2.用伏安法测量导体的电阻实验时，小明的实验方案和操作过程均正确，实验中所用的电流表、电压表以及两表的连接和示数如图所示。电压表的示数为_____V,但通过观察发现电流表指针偏转过小，这样会导致实验误差偏____，解决这一问题的措施是_____________。三、实验探究题更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com1.在测量标有电压为2.5V的某小灯泡电阻的实验中，第一次测量时的电压等于2.5V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示。（1）请你根据表中电压和电流的数据计算每次的电阻，填在表格中；（2）对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结论。2.实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为10Ω），滑动变阻器规格为“20Ω1A”。（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）。（2）滑动变阻器在实验中除保护电路外，还有作用。同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是。（3）经检查无误后，接通电路，向左移动滑动变阻器的滑片P，观察到，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值为Ω．继续向左移动滑片，则可能出现的现象有（写出一条即可）。（4）实验结束后，小组同学根据实验数据，绘制了如图丙所示的图象，分析图象可得出结论：。3.小明做“测量小灯泡的电阻”实验时，使用的小灯泡额...
