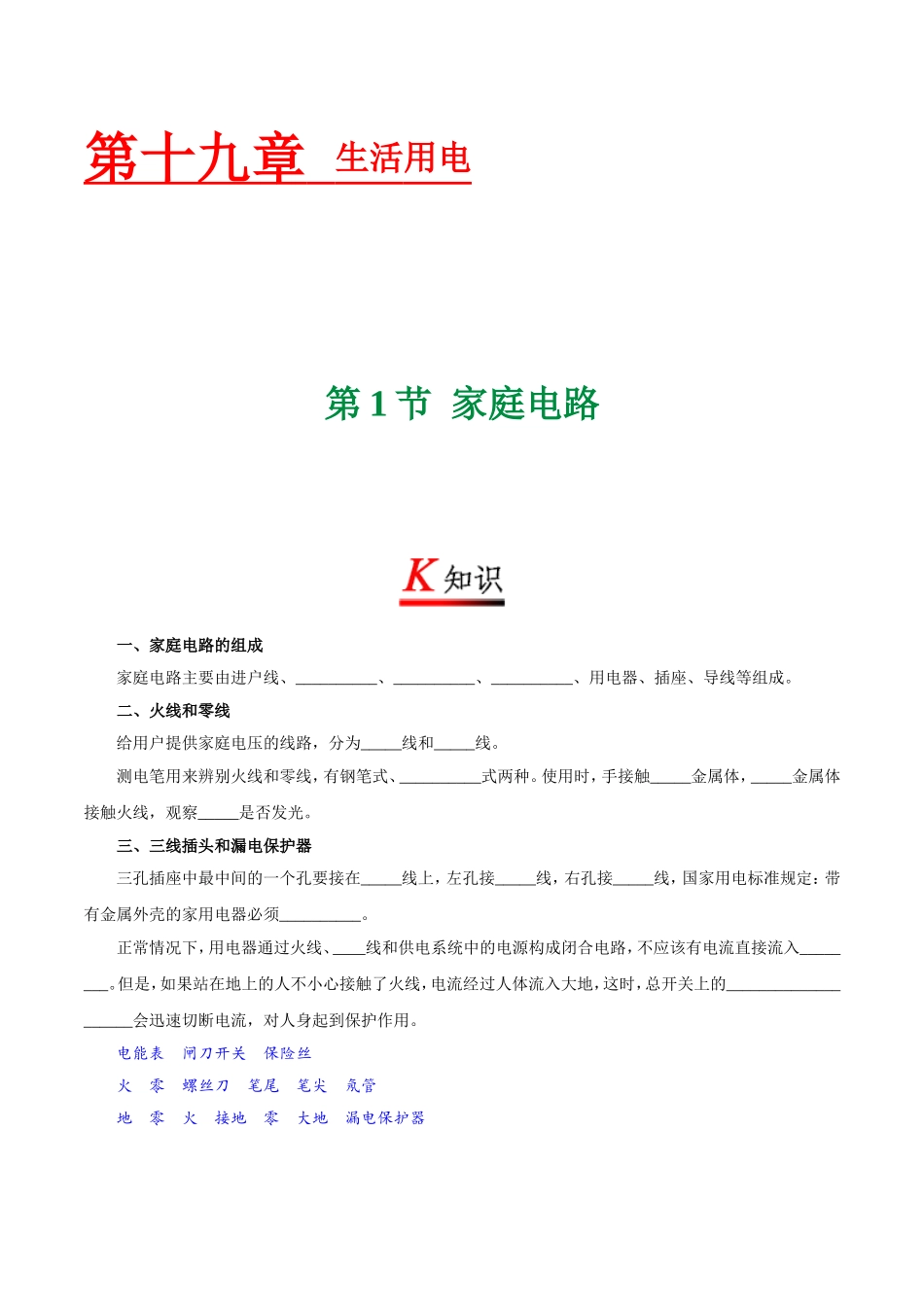

第十九章生活用电第1节家庭电路一、家庭电路的组成家庭电路主要由进户线、__________、__________、__________、用电器、插座、导线等组成。二、火线和零线给用户提供家庭电压的线路，分为_____线和_____线。测电笔用来辨别火线和零线，有钢笔式、__________式两种。使用时，手接触_____金属体，_____金属体接触火线，观察_____是否发光。三、三线插头和漏电保护器三孔插座中最中间的一个孔要接在_____线上，左孔接_____线，右孔接_____线，国家用电标准规定：带有金属外壳的家用电器必须__________。正常情况下，用电器通过火线、____线和供电系统中的电源构成闭合电路，不应该有电流直接流入________。但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的____________________会迅速切断电流，对人身起到保护作用。电能表闸刀开关保险丝火零螺丝刀笔尾笔尖氖管地零火接地零大地漏电保护器家庭电路的连接1．先确定火线和零线，然后在干路火线上串联上熔断器，即电路保险装置，当电流过大时，会自动熔断以保护电路。2．控制电灯的开关要接在火线上，并与电灯串联，因为这样在开关断开时电路各部分都脱离了火线，人碰到灯套等部位，也不会造成触电事故。3．螺口灯泡的螺旋一定要接在零线上。因为正常情况下，零线与地线之间没有电压，所以在装卸灯泡时，人们即使不慎碰到灯泡的螺旋也不会发生触电事故。4．电路中的插座。如果是两孔插座，一定是右孔接火线，左孔接零线，要与电灯并联；如果是三孔插座，则必须是“左零右火上接地”。【例题】小茜家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试左面的孔时测电笔才发光D．只有测试右面的孔时测电笔才发光参考答案：D试题解析：白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔1．下列说法正确的是A．电源是电能转化为其他形式能的装置B．决定电阻大小的因素是导体长度和横截面积，实验研究方法是控制变量法C．在火线和零线同时安装保险丝，不一定有保险作用D．只要不接触高压带电体就一定不会触电2．（2018·长沙模拟）下列关...
