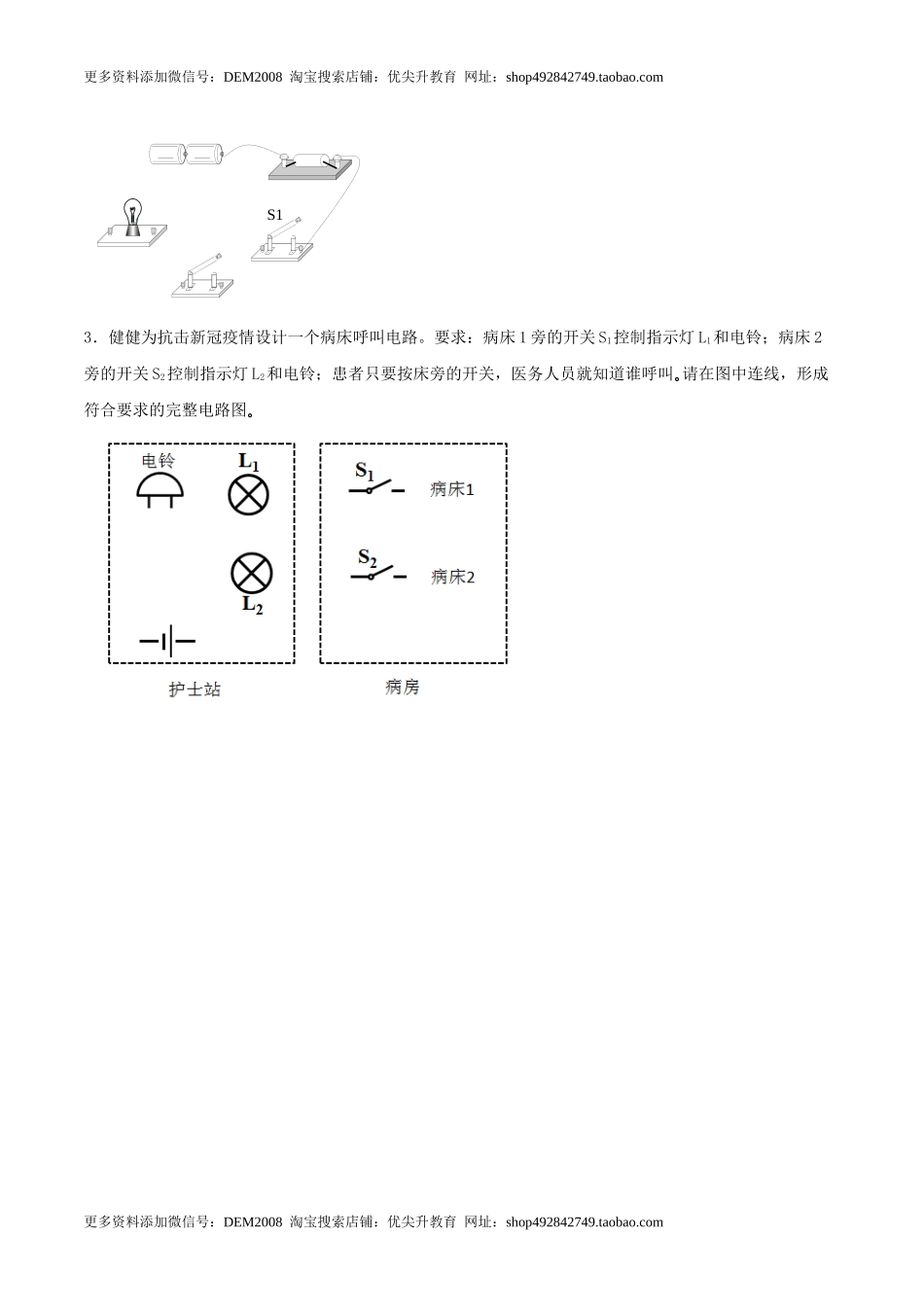

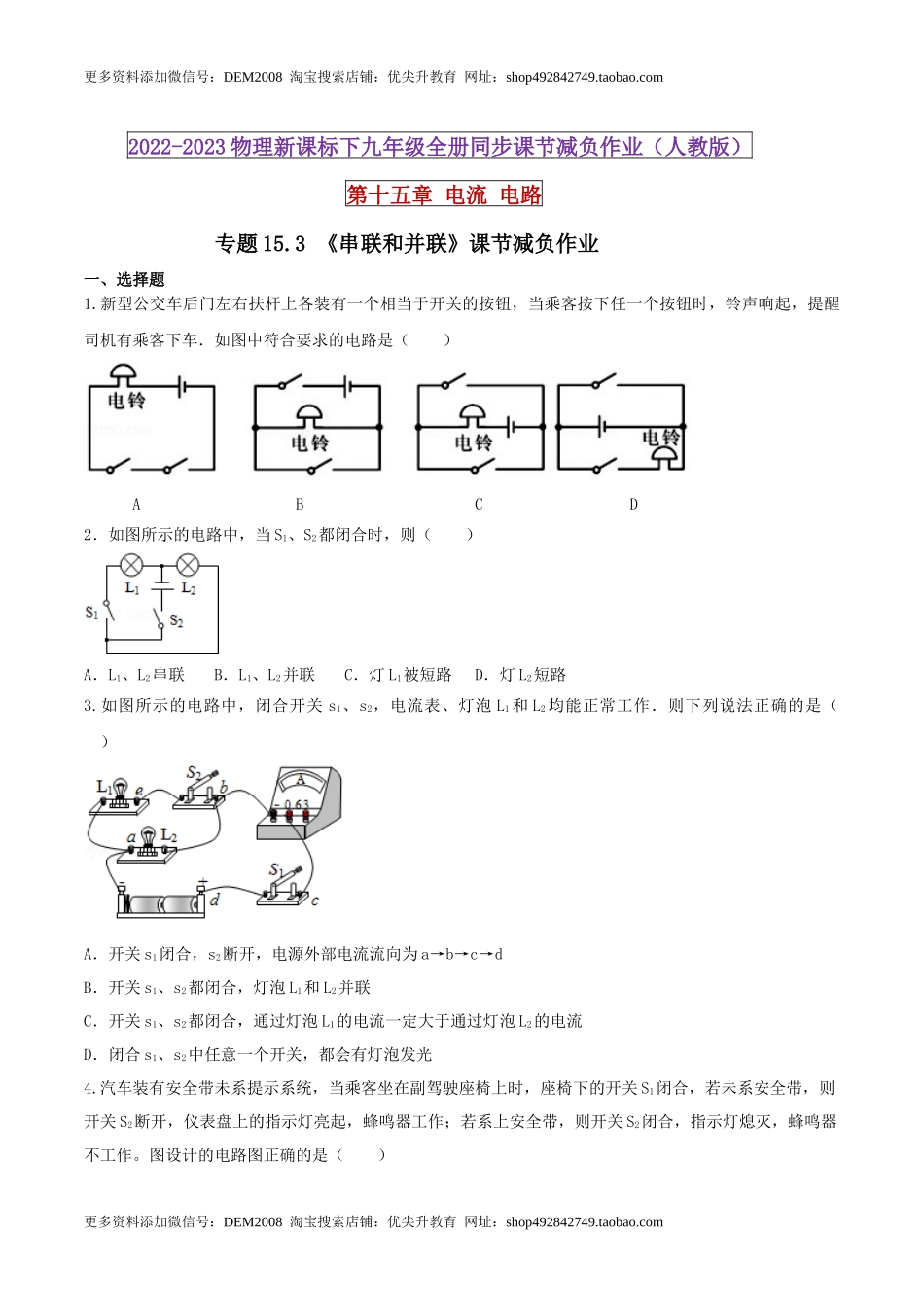

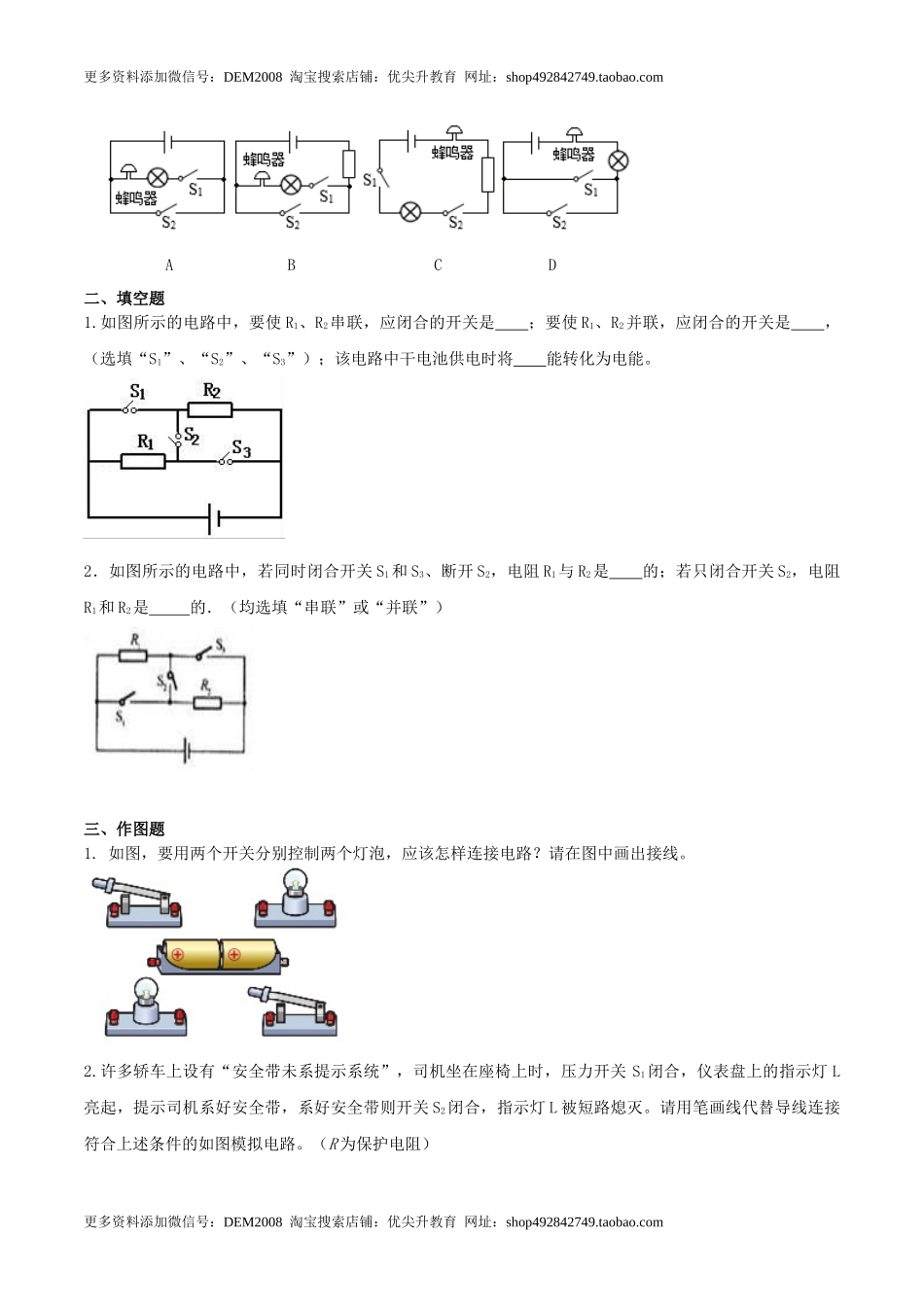

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十五章电流电路专题15.3《串联和并联》课节减负作业一、选择题1.新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（）ABCD2．如图所示的电路中，当S1、S2都闭合时，则（）A．L1、L2串联B．L1、L2并联C．灯L1被短路D．灯L2短路3.如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→dB．开关s1、s2都闭合，灯泡L1和L2并联C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合s1、s2中任意一个开关，都会有灯泡发光4.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（）更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comABCD二、填空题1.如图所示的电路中，要使R1、R2串联，应闭合的开关是；要使R1、R2并联，应闭合的开关是，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将能转化为电能。2．如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是的；若只闭合开关S2，电阻R1和R2是的．（均选填“串联”或“并联”）三、作图题1.如图，要用两个开关分别控制两个灯泡，应该怎样连接电路？请在图中画出接线。2.许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S1闭合，仪表盘上的指示灯L亮起，提示司机系好安全带，系好安全带则开关S2闭合，指示灯L被短路熄灭。请用笔画线代替导线连接符合上述条件的如图模拟电路。（R为保护电阻）S1更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com3．健健为抗击新冠疫情设计一个病床呼叫电路。要求：病床1旁的...
