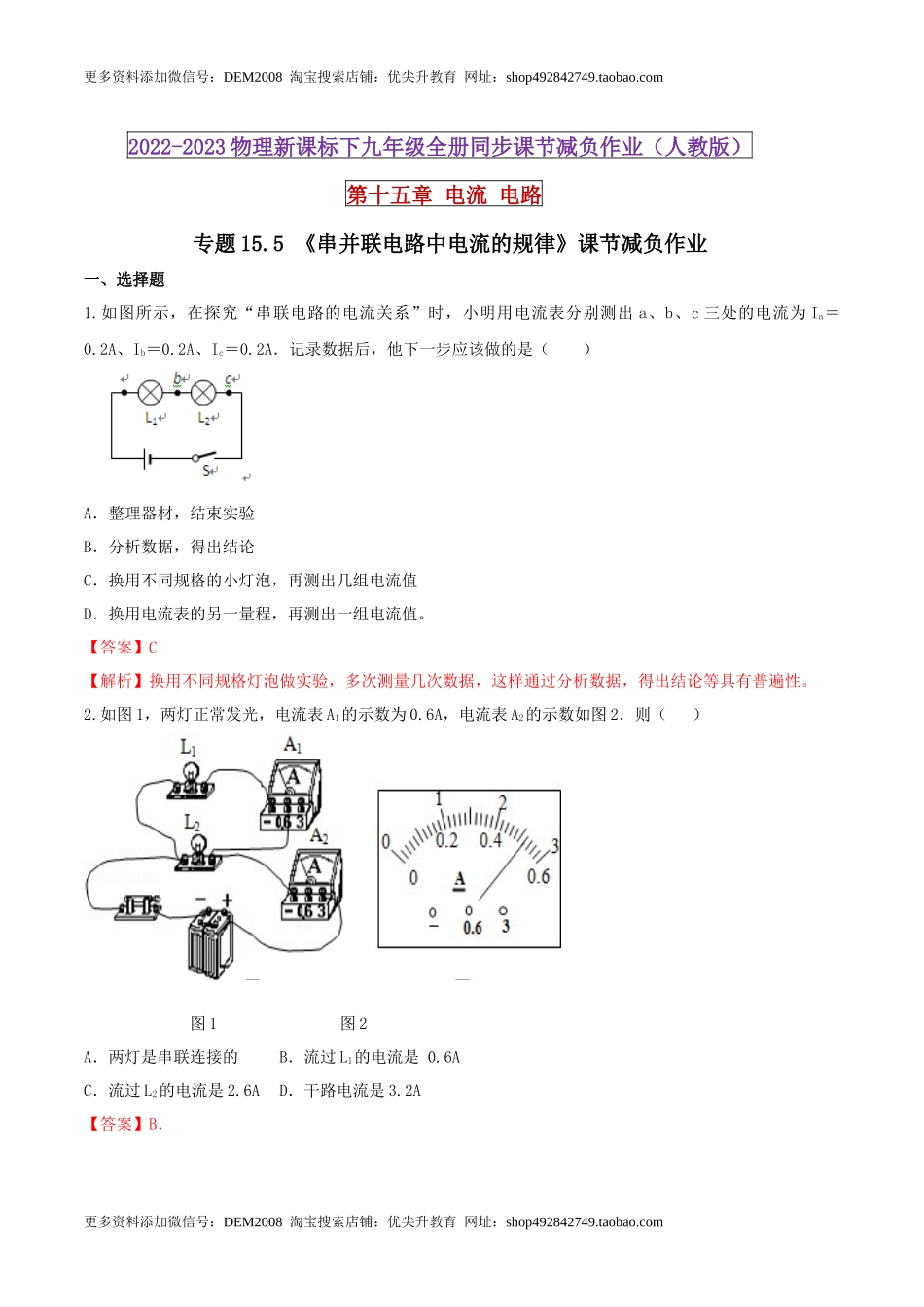

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十五章电流电路专题15.5《串并联电路中电流的规律》课节减负作业一、选择题1.如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为Ia＝0.2A、Ib＝0.2A、Ic＝0.2A．记录数据后，他下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值。【答案】C【解析】换用不同规格灯泡做实验，多次测量几次数据，这样通过分析数据，得出结论等具有普遍性。2.如图1，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图2．则（）图1图2A．两灯是串联连接的B．流过L1的电流是0.6AC．流过L2的电流是2.6AD．干路电流是3.2A【答案】B．更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com【解析】本题考查了电流表的读数和并联电路的电流特点，关键是根据并联电路电流的特点和指针的位置确定量程．（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误．（2）电流表A1测L1支路的电流，流过L1的电流为0.6A，故B正确；（3）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，所以电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误．3.如图在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，闭合开关S，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。下面关系式正确的是（）A.IA=IB=ICB.IA=IB+ICC.IA＞IB=ICD.IA＜IB＜IC【答案】B．【解析】并联电路各个支路电流值和等于干路电流。所以IA=IB+IC正确。4.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡和的电流分别为A．B．C．D．【答案】C【解析】分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电...
