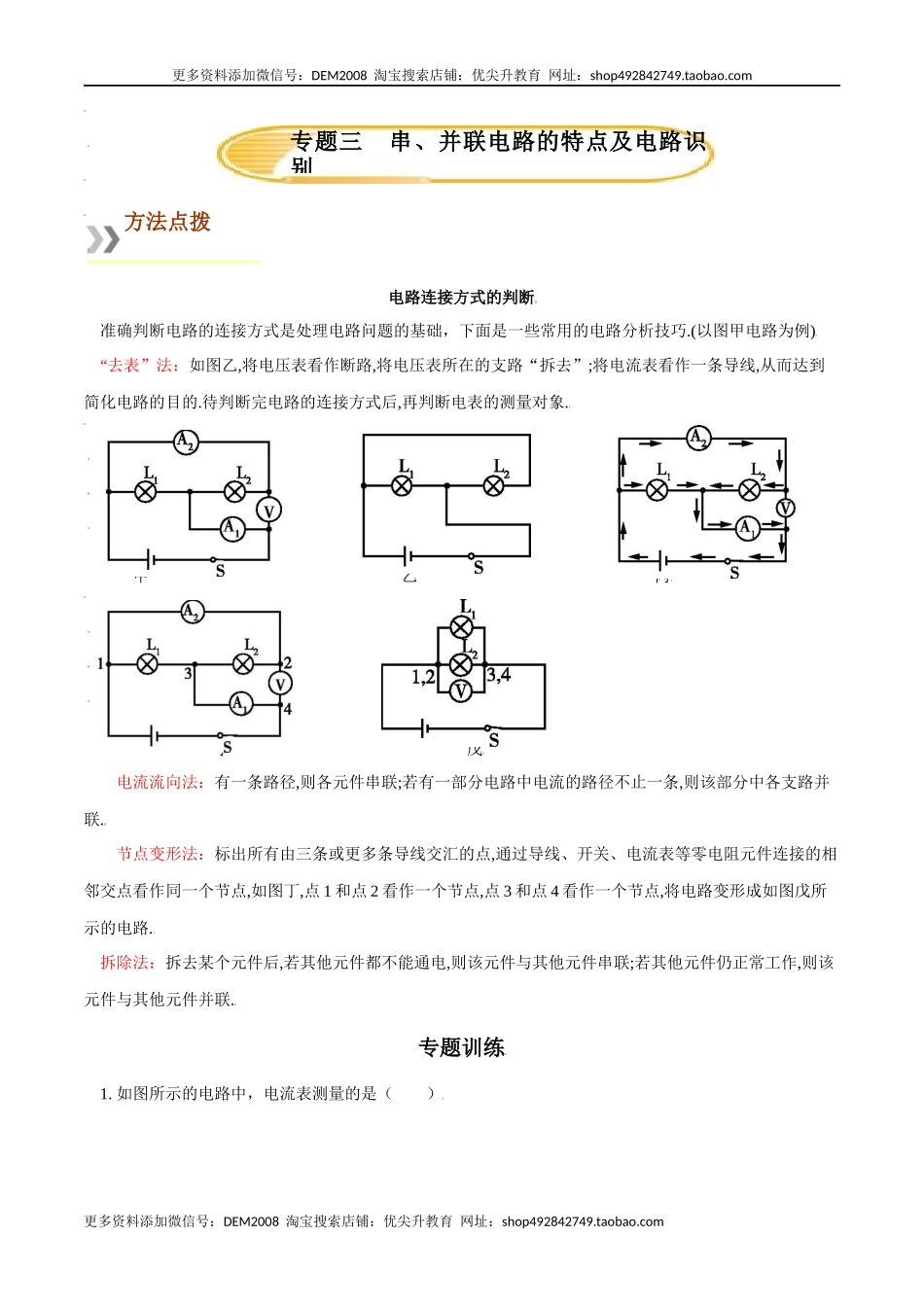

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com电路连接方式的判断准确判断电路的连接方式是处理电路问题的基础，下面是一些常用的电路分析技巧.(以图甲电路为例)“去表”法：如图乙,将电压表看作断路,将电压表所在的支路“拆去”;将电流表看作一条导线,从而达到简化电路的目的.待判断完电路的连接方式后,再判断电表的测量对象.甲乙丙丁戊电流流向法：有一条路径,则各元件串联;若有一部分电路中电流的路径不止一条,则该部分中各支路并联.节点变形法：标出所有由三条或更多条导线交汇的点,通过导线、开关、电流表等零电阻元件连接的相邻交点看作同一个节点,如图丁,点1和点2看作一个节点,点3和点4看作一个节点,将电路变形成如图戊所示的电路.拆除法：拆去某个元件后,若其他元件都不能通电,则该元件与其他元件串联;若其他元件仍正常工作,则该元件与其他元件并联.专题训练1.如图所示的电路中，电流表测量的是（）专题三串、并联电路的特点及电路识别方法点拨更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comA.通过灯L1的电流B.通过灯L2的电流[来源:学§科§网Z§X§X§K]C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流[来源:Zxxk.Com]【解析】解答此类问题要先判断用电器的连接方式，再看电流表与哪个用电器串联。灯泡L2与电流表串联，灯泡L1被电流表短路。故选B。2.在如图所示的电路中，当开关S闭合后（）A.若A表是电流表，B表是电压表，则电阻R1、R2并联B.若A表是电流表，B表是电压表，则电阻R1、R2串联C.若A表是电压表，B表是电流表，则电阻R1、R2并联D.若A表是电压表，B表是电流表，则电阻R1、R2串联【解析】在选项A和B中，A表是电流表，B表是电压表，此时电阻R1、R2并联，电流表测的是R1的电流，电压表测的是这个并联电路的电压，故选项A对、B错．在选项C和D中，A表是电压表，B表是电流表，电阻R1发生短路，没有电流通过，故选项C和D都是错误的；故选A3.如图所示，若要使两灯组成并联电路，则开关的开闭情况是（）A.S1、S2断开，S3闭合B.S1、S3断开，S2闭合C.S2断开，S1、S3闭合D.S3断开，S1、S2闭合【解析】由于该电路中只有两个灯，由“电流法”知：若使L1和L2并联，从电流正极流出的电流...
