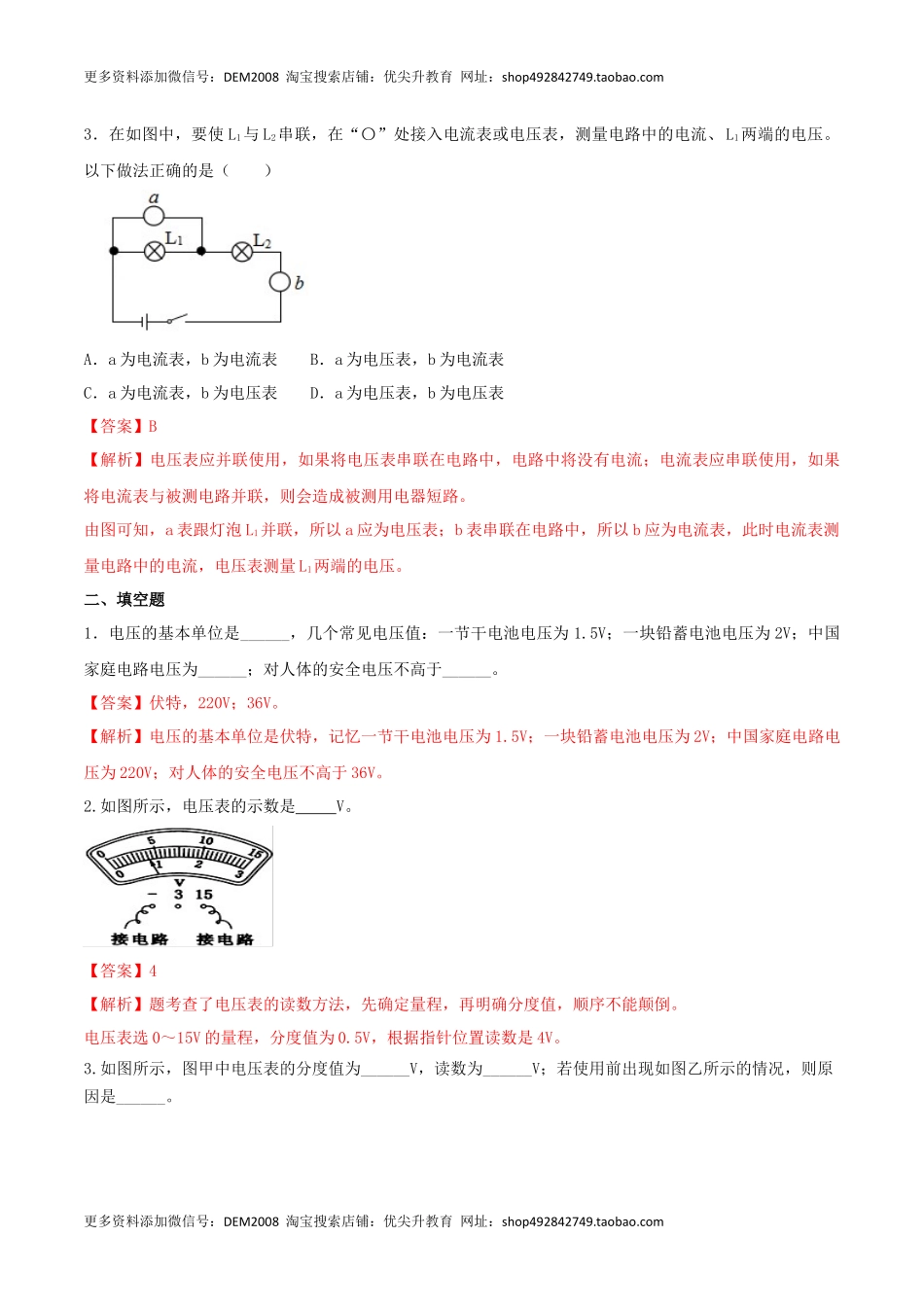

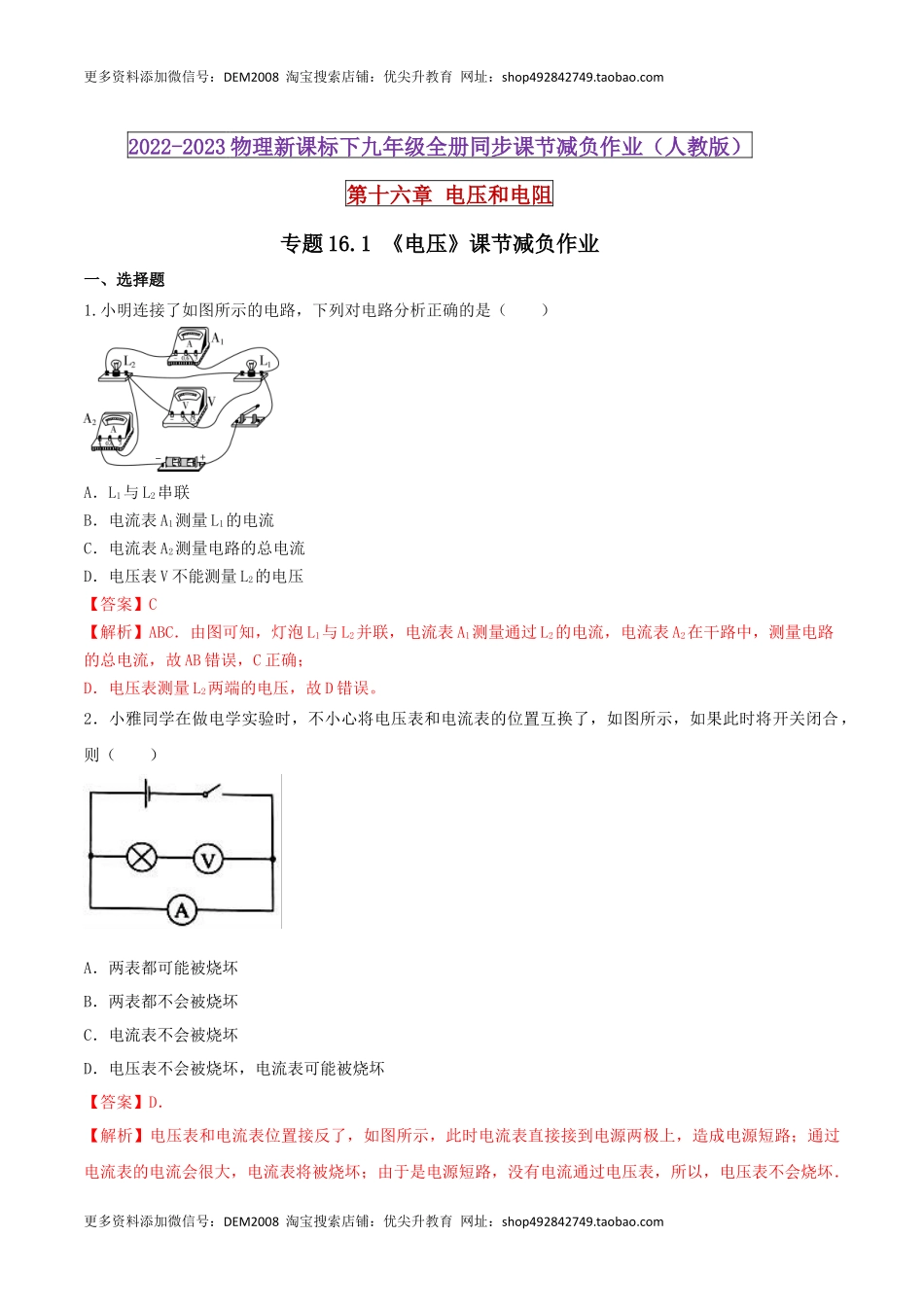

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com2022-2023物理新课标下九年级全册同步课节减负作业（人教版）第十六章电压和电阻专题16.1《电压》课节减负作业一、选择题1.小明连接了如图所示的电路，下列对电路分析正确的是（）A．L1与L2串联B．电流表A1测量L1的电流C．电流表A2测量电路的总电流D．电压表V不能测量L2的电压【答案】C【解析】ABC．由图可知，灯泡L1与L2并联，电流表A1测量通过L2的电流，电流表A2在干路中，测量电路的总电流，故AB错误，C正确；D．电压表测量L2两端的电压，故D错误。2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏【答案】D．【解析】电压表和电流表位置接反了，如图所示，此时电流表直接接到电源两极上，造成电源短路；通过电流表的电流会很大，电流表将被烧坏；由于是电源短路，没有电流通过电压表，所以，电压表不会烧坏．更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com3．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（）A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表【答案】B【解析】电压表应并联使用，如果将电压表串联在电路中，电路中将没有电流；电流表应串联使用，如果将电流表与被测电路并联，则会造成被测用电器短路。由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。二、填空题1．电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。【答案】伏特，220V；36V。【解析】电压的基本单位是伏特，记忆一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为220V；对人体的安全电压不高于36V。2.如图所示，电压表的示数是V。【答案】4【解析】题考查了电压表的读数方法，先...
