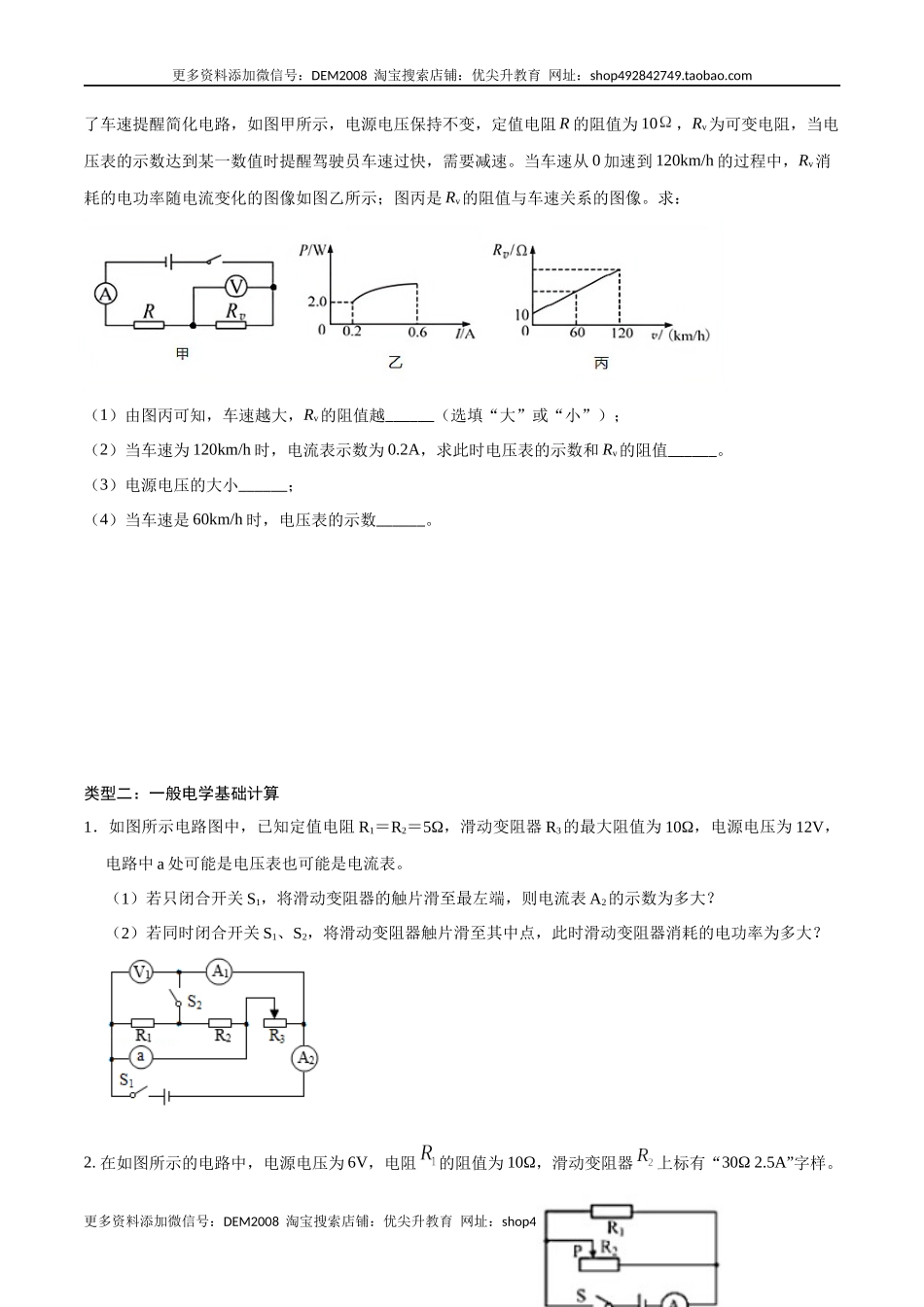

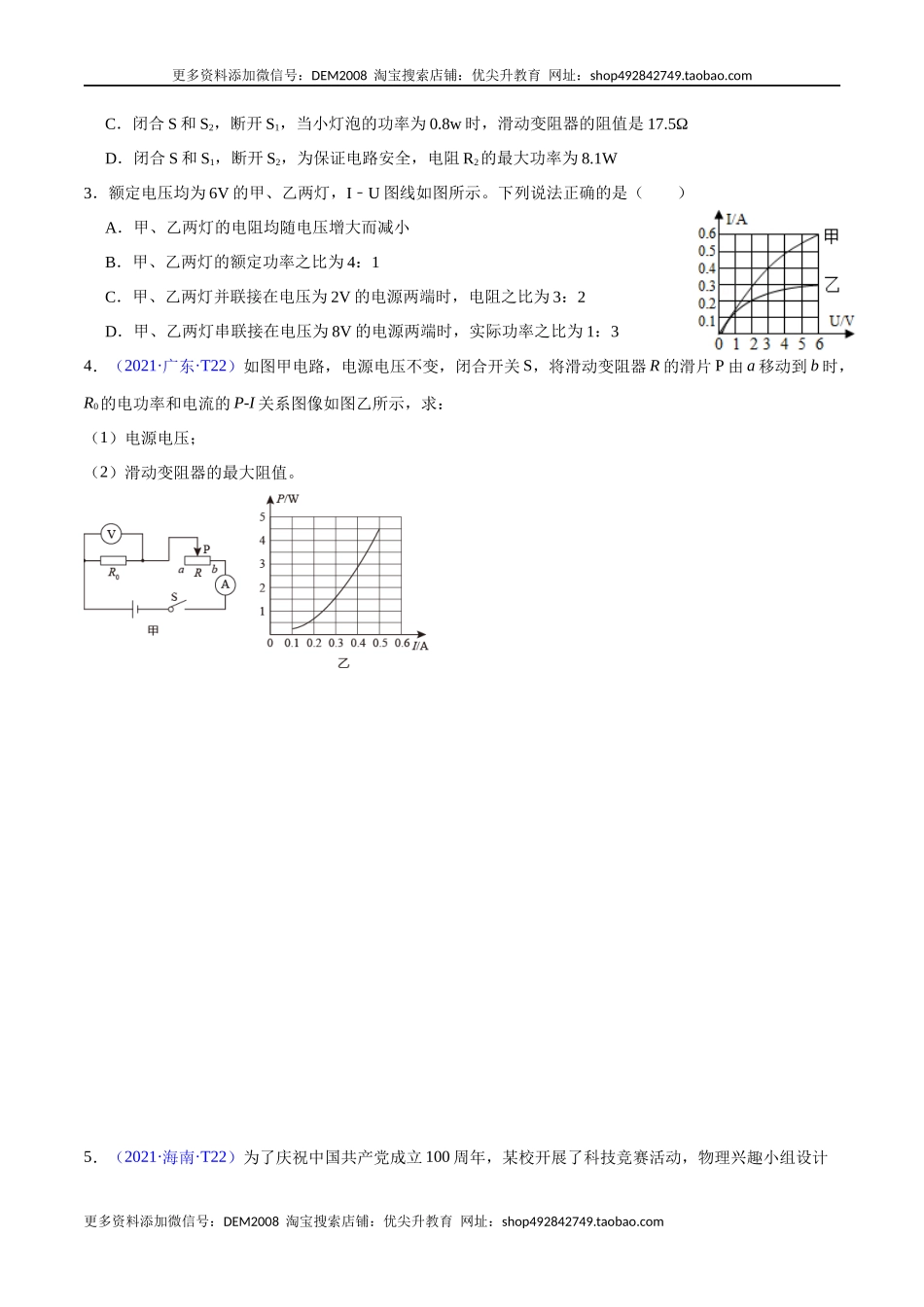

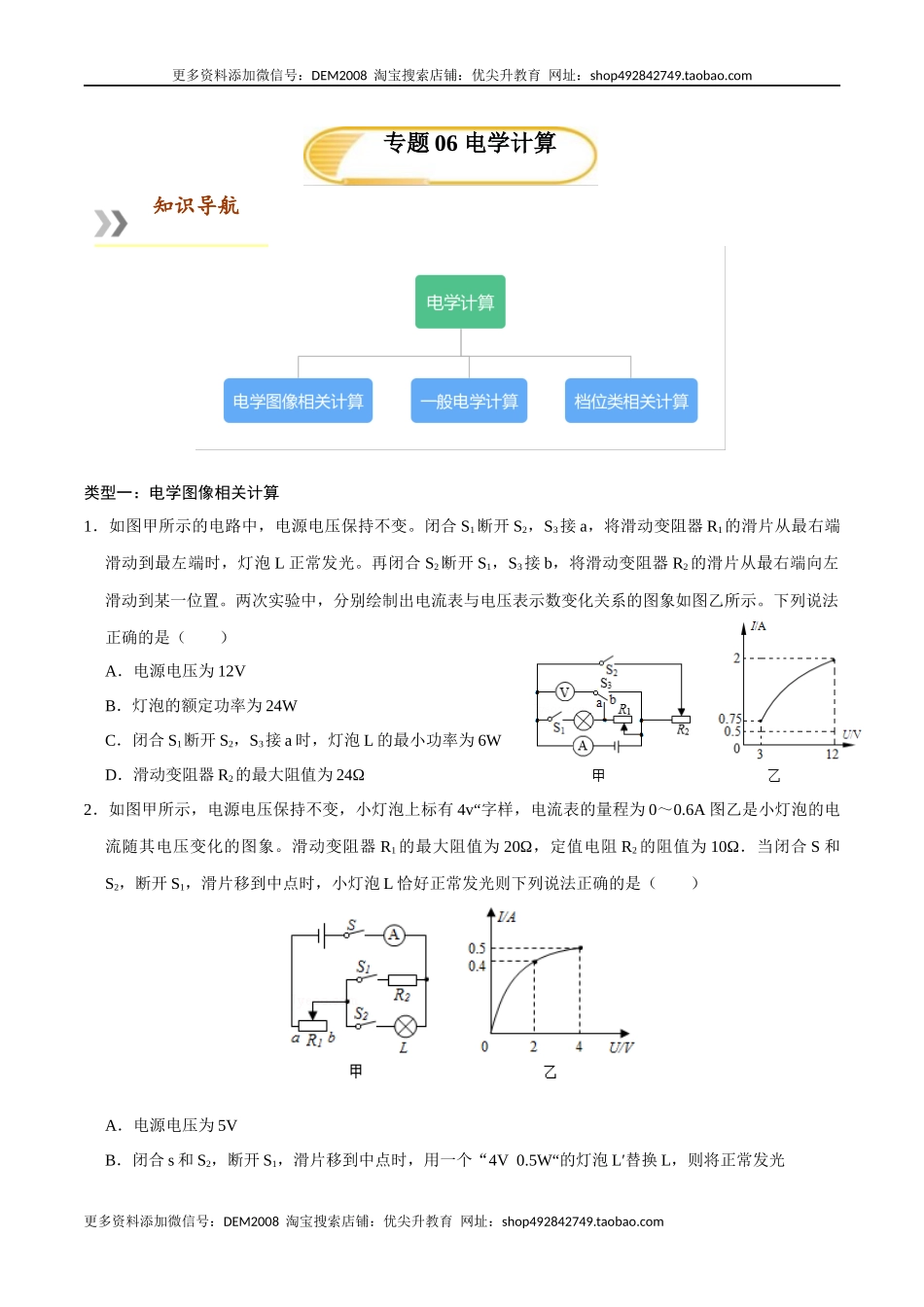

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com类型一：电学图像相关计算1．如图甲所示的电路中，电源电压保持不变。闭合S1断开S2，S3接a，将滑动变阻器R1的滑片从最右端滑动到最左端时，灯泡L正常发光。再闭合S2断开S1，S3接b，将滑动变阻器R2的滑片从最右端向左滑动到某一位置。两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。下列说法正确的是（）A．电源电压为12VB．灯泡的额定功率为24WC．闭合S1断开S2，S3接a时，灯泡L的最小功率为6WD．滑动变阻器R2的最大阻值为24Ω2．如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（）A．电源电压为5VB．闭合s和S2，断开S1，滑片移到中点时，用一个“4V0.5W“的灯泡L′替换L，则将正常发光专题06电学计算知识导航更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.comC．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5ΩD．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W3．额定电压均为6V的甲、乙两灯，IU﹣图线如图所示。下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：34．（2021·广东·T22）如图甲电路，电源电压不变，闭合开关S，将滑动变阻器R的滑片P由a移动到b时，R0的电功率和电流的P-I关系图像如图乙所示，求：（1）电源电压；（2）滑动变阻器的最大阻值。5．（2021·海南·T22）为了庆祝中国共产党成立100周年，某校开展了科技竞赛活动，物理兴趣小组设计更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com了车速提醒简化电路，如图甲所示，电源电压保持不变，定值电阻R的阻值为10...
