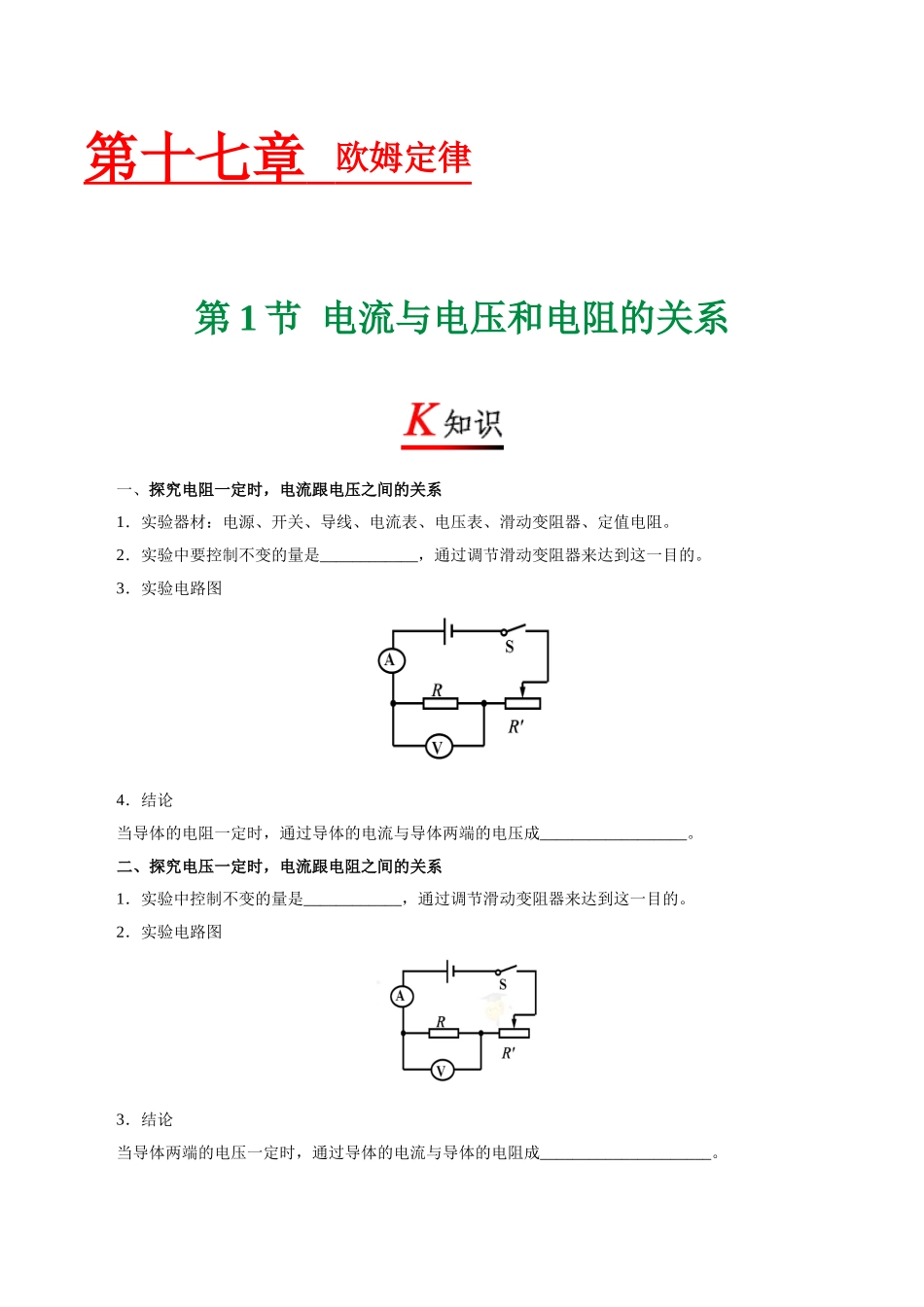

第十七章欧姆定律第1节电流与电压和电阻的关系一、探究电阻一定时，电流跟电压之间的关系1．实验器材：电源、开关、导线、电流表、电压表、滑动变阻器、定值电阻。2．实验中要控制不变的量是____________，通过调节滑动变阻器来达到这一目的。3．实验电路图4．结论当导体的电阻一定时，通过导体的电流与导体两端的电压成__________________。二、探究电压一定时，电流跟电阻之间的关系1．实验中控制不变的量是____________，通过调节滑动变阻器来达到这一目的。2．实验电路图3．结论当导体两端的电压一定时，通过导体的电流与导体的电阻成_____________________。三、注意事项（1）连接实物图时，开关应处于___________状态；（2）注意电流表和电压表的量程选择，以及“+”“–接线柱的接法；（3）滑动变阻器的接线柱采用“__________”的接法；（4）闭合开关前，滑动变阻器的滑片应处于阻值最大端。电阻正比电压反比断开一上一下对电流与电压电阻的关系的理解1．电流与电压之间的关系：当电阻一定时，导体中的电流跟导体两端的电压成正比。不能说成电压跟电流成正比，电流和电压之间存在因果关系，电压是原因，电流是结果，因果关系不能颠倒。2．电流与电阻的关系：当电压一定时，导体的电流跟导体的电阻成反比。不能说成电阻跟电流成反比，导体的电阻是导体本身的一种性质，不随导体中电流的变化而变化。学=科网【例题】（2018·金华模拟）用如图所示的电路图研究“电流与电阻的关系”，电流表量程为“0~0.6A”，电压表量程为“0~3V“，滑动变阻器的规格为“50Ω1A”，电源电压3伏恒定不变，在AB间分别接入阻值不同的电阻R，移动滑动变阻器的滑片，使电压表示数保持2伏不变，读出电流表示数并记录。实验组次123电阻R/欧51020电流I/安0.40.20.1分析表中数据，可得出的实验结论是_______________________________________________；参考答案：电压一定时，导体中的电流与导体的电阻成反比试题解析：根据表中数据知：电流与电阻的乘积都为5Ω×0.4A=10Ω×0.2A=20Ω×0.1A=2V，故可以得出：电压一定时，导体中的电流与导体的电阻成反比。1．（2018·无锡模拟）科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示。下列相关量之间不符合如图所示关系的是A．物体温度升高时，吸收的热量与温度的关系B．恒力对物体所做功与物体在力的方向上所通过距离的关系C．某种燃料完全燃烧所放出的热量与燃料质量的关系D．导体...
