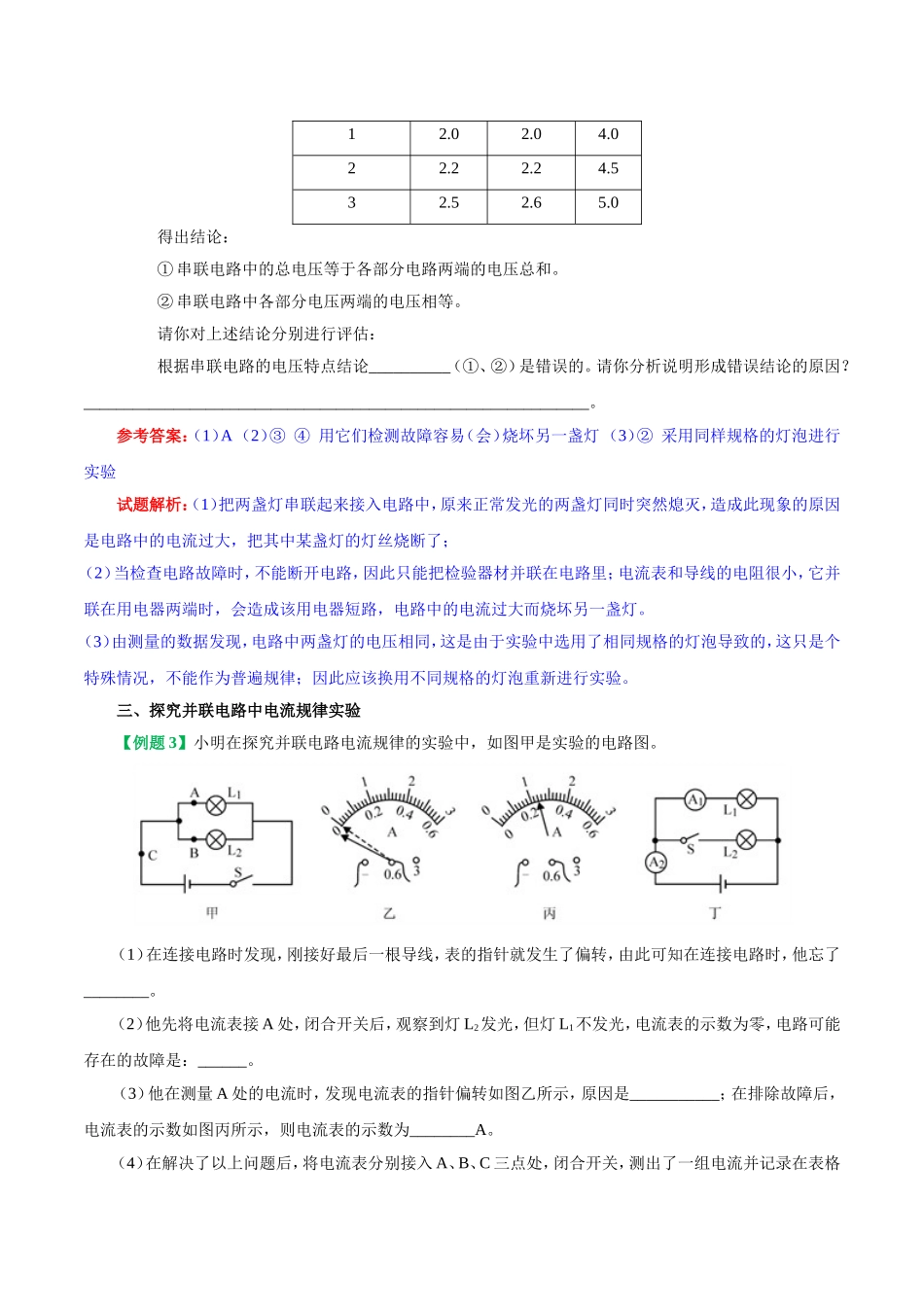

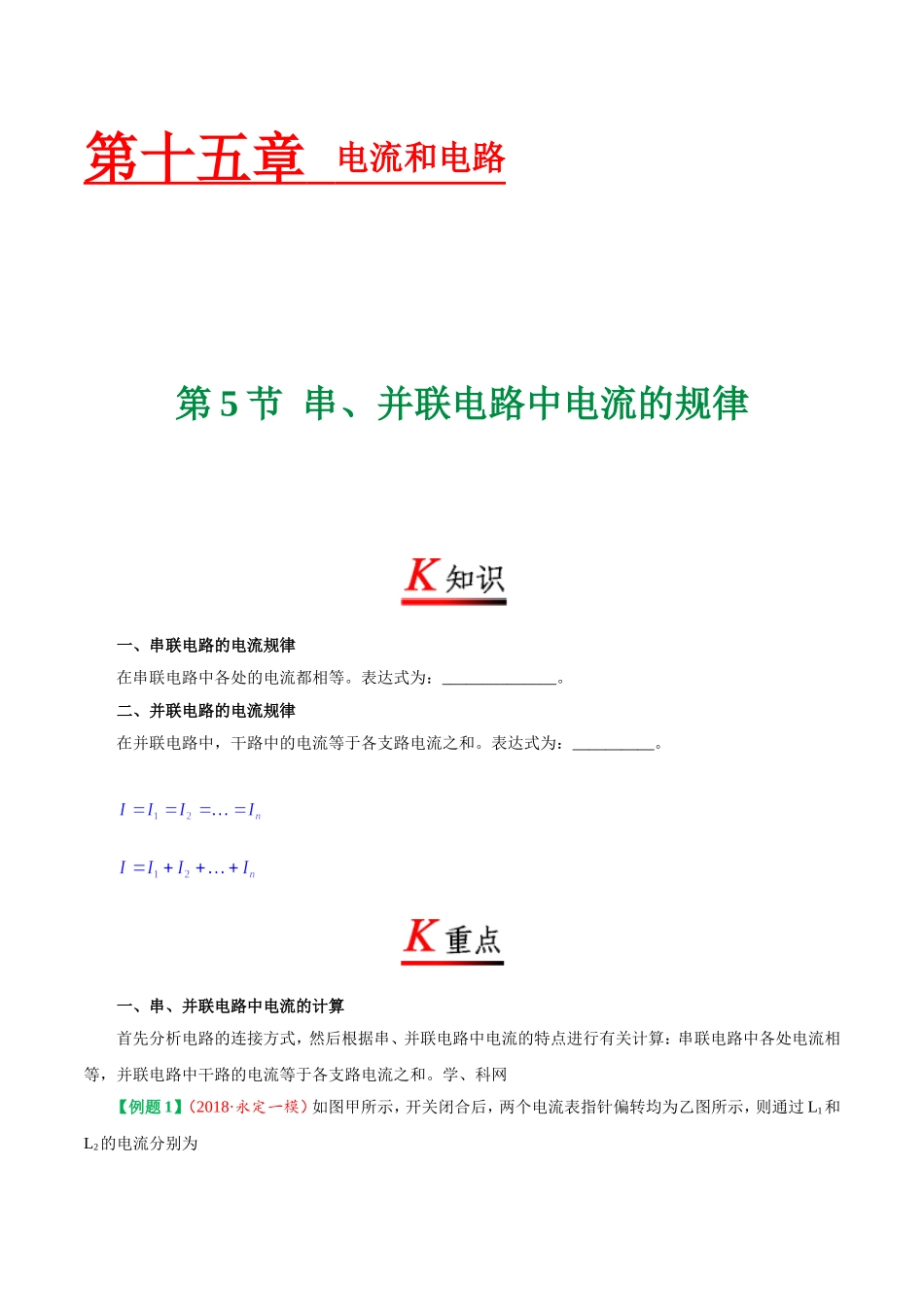

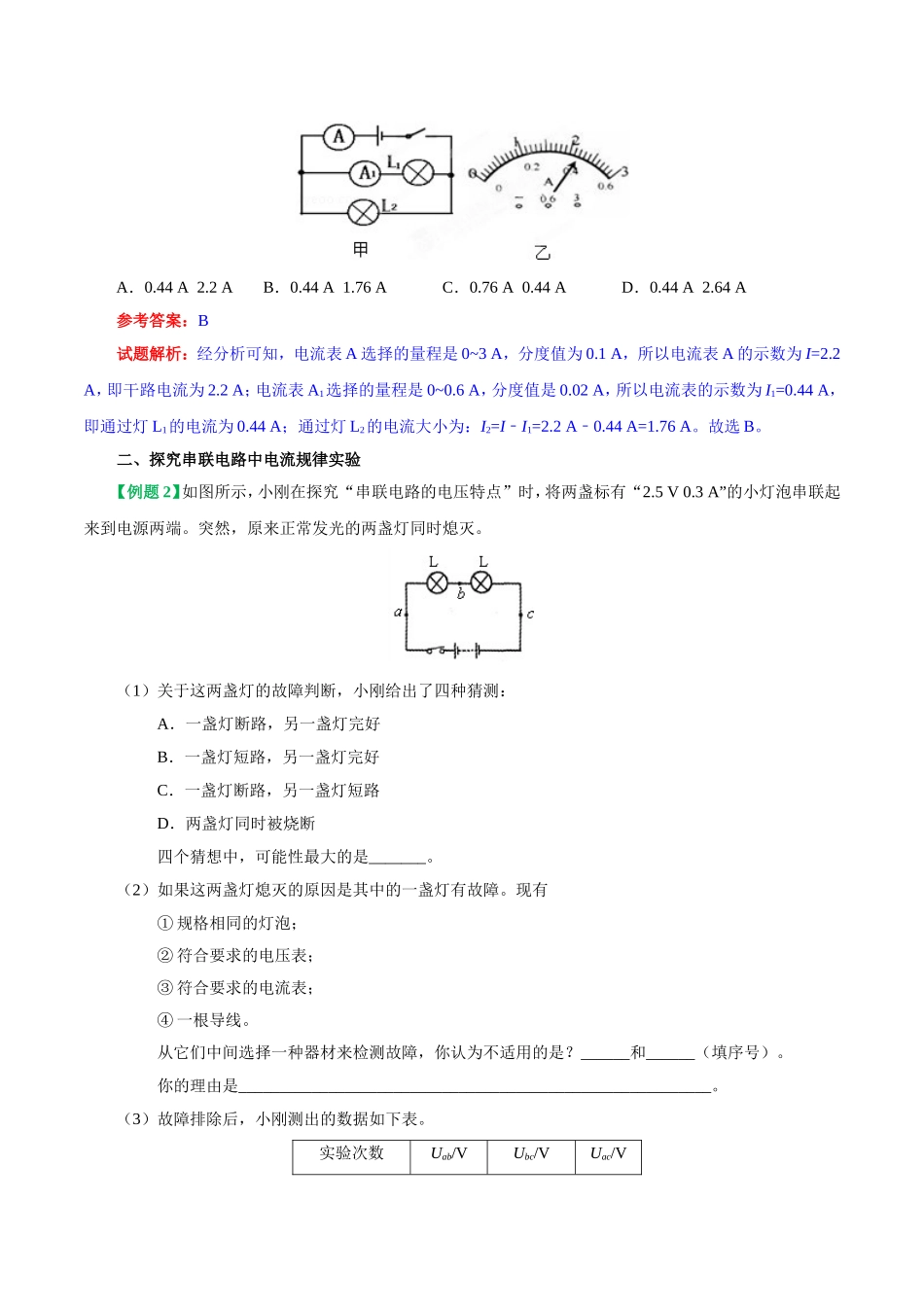

第十五章电流和电路第5节串、并联电路中电流的规律一、串联电路的电流规律在串联电路中各处的电流都相等。表达式为：______________。二、并联电路的电流规律在并联电路中，干路中的电流等于各支路电流之和。表达式为：__________。一、串、并联电路中电流的计算首先分析电路的连接方式，然后根据串、并联电路中电流的特点进行有关计算：串联电路中各处电流相等，并联电路中干路的电流等于各支路电流之和。学、科网【例题1】（2018·永定一模）如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为A．0.44A2.2AB．0.44A1.76AC．0.76A0.44AD．0.44A2.64A参考答案：B试题解析：经分析可知，电流表A选择的量程是0~3A，分度值为0.1A，所以电流表A的示数为I=2.2A，即干路电流为2.2A；电流表A1选择的量程是0~0.6A，分度值是0.02A，所以电流表的示数为I1=0.44A，即通过灯L1的电流为0.44A；通过灯L2的电流大小为：I2=I﹣I1=2.2A0.44A=1.76A﹣。故选B。二、探究串联电路中电流规律实验【例题2】如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V0.3A”的小灯泡串联起来到电源两端。突然，原来正常发光的两盏灯同时熄灭。（1）关于这两盏灯的故障判断，小刚给出了四种猜测：A．一盏灯断路，另一盏灯完好B．一盏灯短路，另一盏灯完好C．一盏灯断路，另一盏灯短路D．两盏灯同时被烧断四个猜想中，可能性最大的是_______。（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障。现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一根导线。从它们中间选择一种器材来检测故障，你认为不适用的是？______和______（填序号）。你的理由是__________________________________________________________。（3）故障排除后，小刚测出的数据如下表。实验次数Uab/VUbc/VUac/V12.02.04.022.22.24.532.52.65.0得出结论：①串联电路中的总电压等于各部分电路两端的电压总和。②串联电路中各部分电压两端的电压相等。请你对上述结论分别进行评估：根据串联电路的电压特点结论__________（①、②）是错误的。请你分析说明形成错误结论的原因？______________________________________________________________。参考答案：（1）A（2）③④用它们检测故障容易（会）烧坏另一盏灯（3）②采用同样规格的灯泡进行实验试题解析：（1）把两盏灯串联起来接入电路中，原来正常发光的两盏灯同时突然熄灭，造成此现象的原因...
