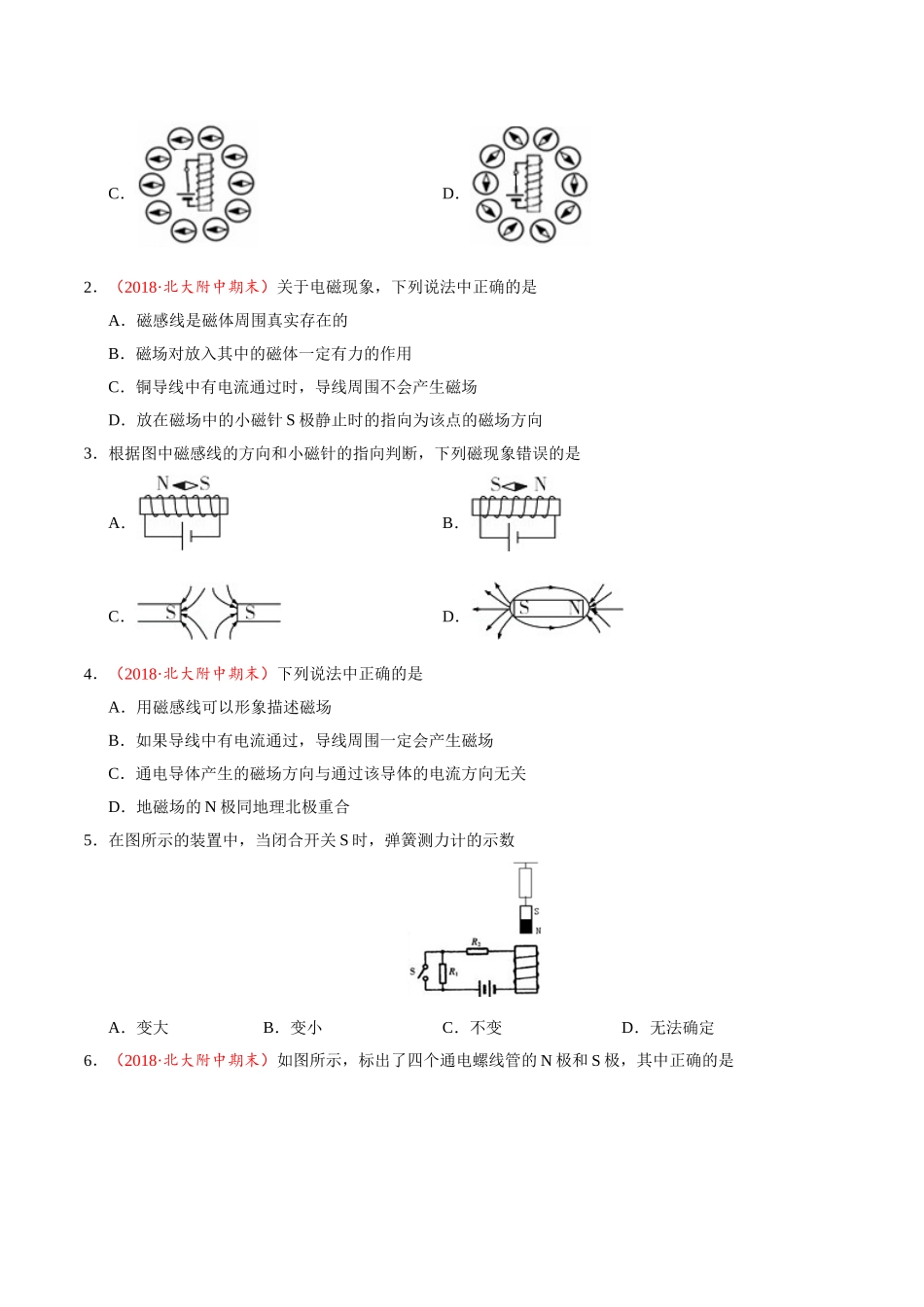

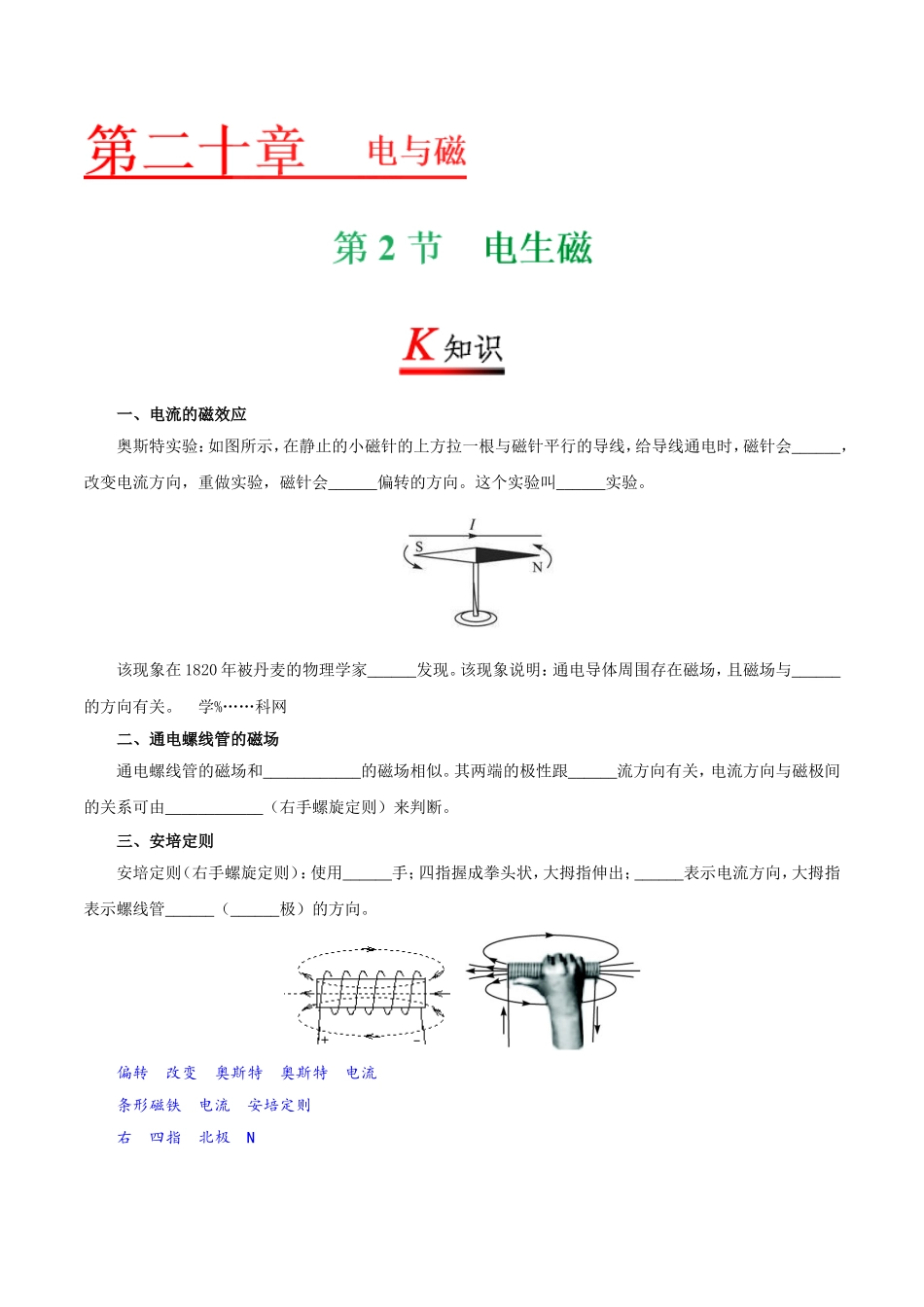

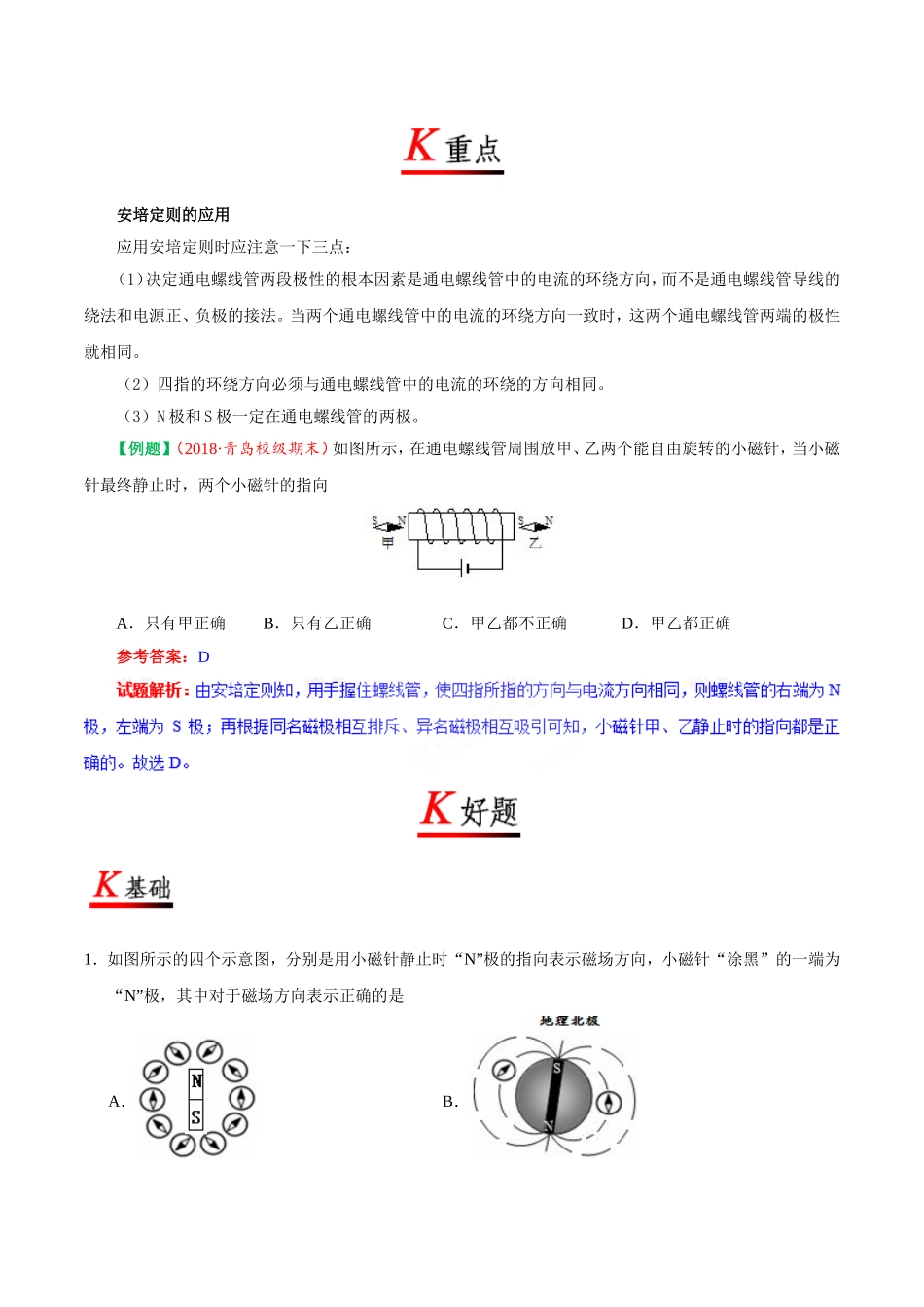

一、电流的磁效应奥斯特实验：如图所示，在静止的小磁针的上方拉一根与磁针平行的导线，给导线通电时，磁针会______，改变电流方向，重做实验，磁针会______偏转的方向。这个实验叫______实验。该现象在1820年被丹麦的物理学家______发现。该现象说明：通电导体周围存在磁场，且磁场与______的方向有关。学%……科网二、通电螺线管的磁场通电螺线管的磁场和____________的磁场相似。其两端的极性跟______流方向有关，电流方向与磁极间的关系可由____________（右手螺旋定则）来判断。三、安培定则安培定则（右手螺旋定则）：使用______手；四指握成拳头状，大拇指伸出；______表示电流方向，大拇指表示螺线管______（______极）的方向。偏转改变奥斯特奥斯特电流条形磁铁电流安培定则右四指北极N安培定则的应用应用安培定则时应注意一下三点：（1）决定通电螺线管两段极性的根本因素是通电螺线管中的电流的环绕方向，而不是通电螺线管导线的绕法和电源正、负极的接法。当两个通电螺线管中的电流的环绕方向一致时，这两个通电螺线管两端的极性就相同。（2）四指的环绕方向必须与通电螺线管中的电流的环绕的方向相同。（3）N极和S极一定在通电螺线管的两极。【例题】（2018·青岛校级期末）如图所示，在通电螺线管周围放甲、乙两个能自由旋转的小磁针，当小磁针最终静止时，两个小磁针的指向A．只有甲正确B．只有乙正确C．甲乙都不正确D．甲乙都正确参考答案：D1．如图所示的四个示意图，分别是用小磁针静止时“N”极的指向表示磁场方向，小磁针“涂黑”的一端为“N”极，其中对于磁场方向表示正确的是A．B．C．D．2．（2018·北大附中期末）关于电磁现象，下列说法中正确的是A．磁感线是磁体周围真实存在的B．磁场对放入其中的磁体一定有力的作用C．铜导线中有电流通过时，导线周围不会产生磁场D．放在磁场中的小磁针S极静止时的指向为该点的磁场方向3．根据图中磁感线的方向和小磁针的指向判断，下列磁现象错误的是A．B．C．D．4．（2018·北大附中期末）下列说法中正确的是A．用磁感线可以形象描述磁场B．如果导线中有电流通过，导线周围一定会产生磁场C．通电导体产生的磁场方向与通过该导体的电流方向无关D．地磁场的N极同地理北极重合5．在图所示的装置中，当闭合开关S时，弹簧测力计的示数A．变大B．变小C．不变D．无法确定6．（2018·北大附中期末）如图所示，标出了四个通电螺线管的N极和S极，其中正确的是A．B．C．D．7．（2018·北大附中...
