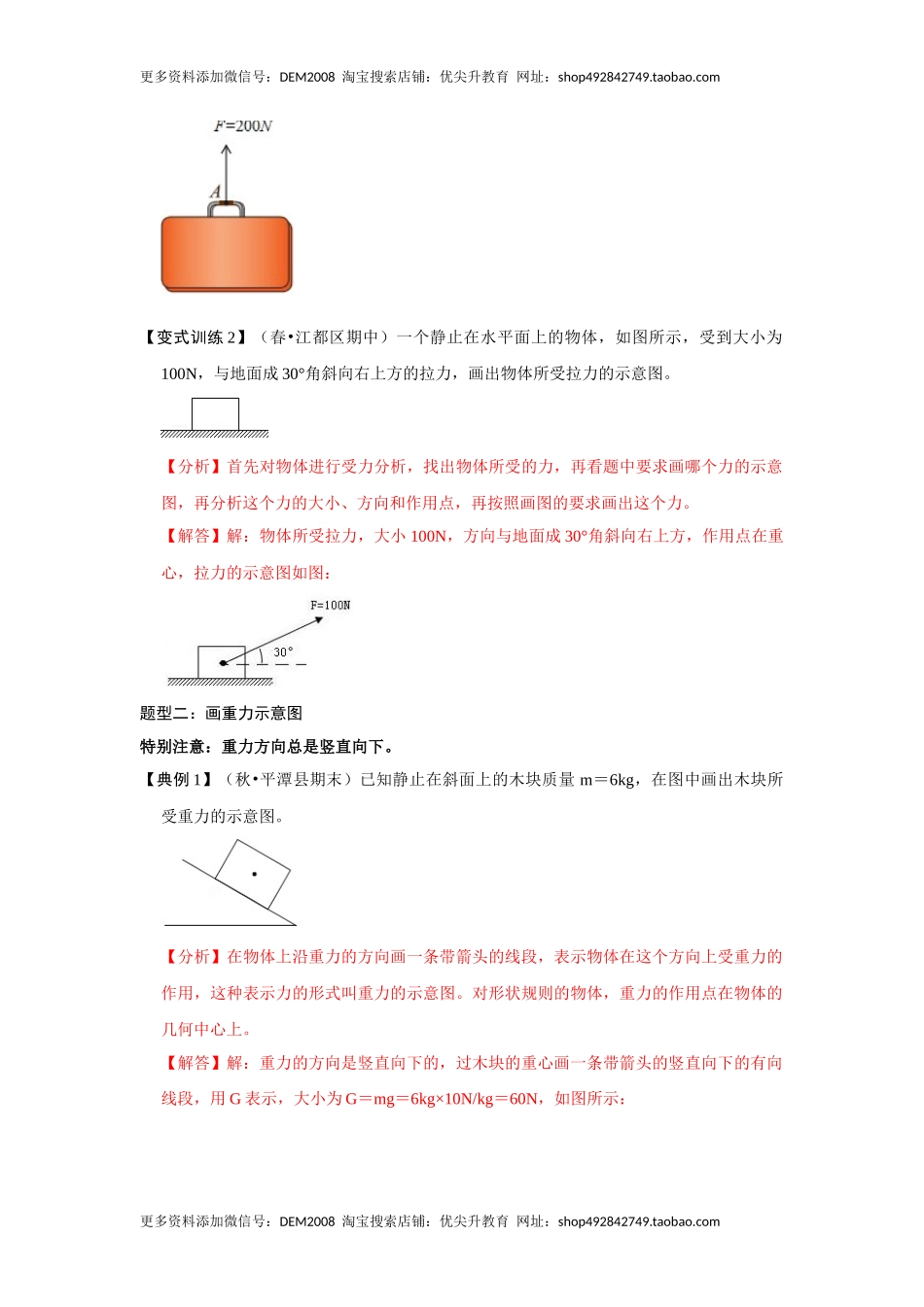

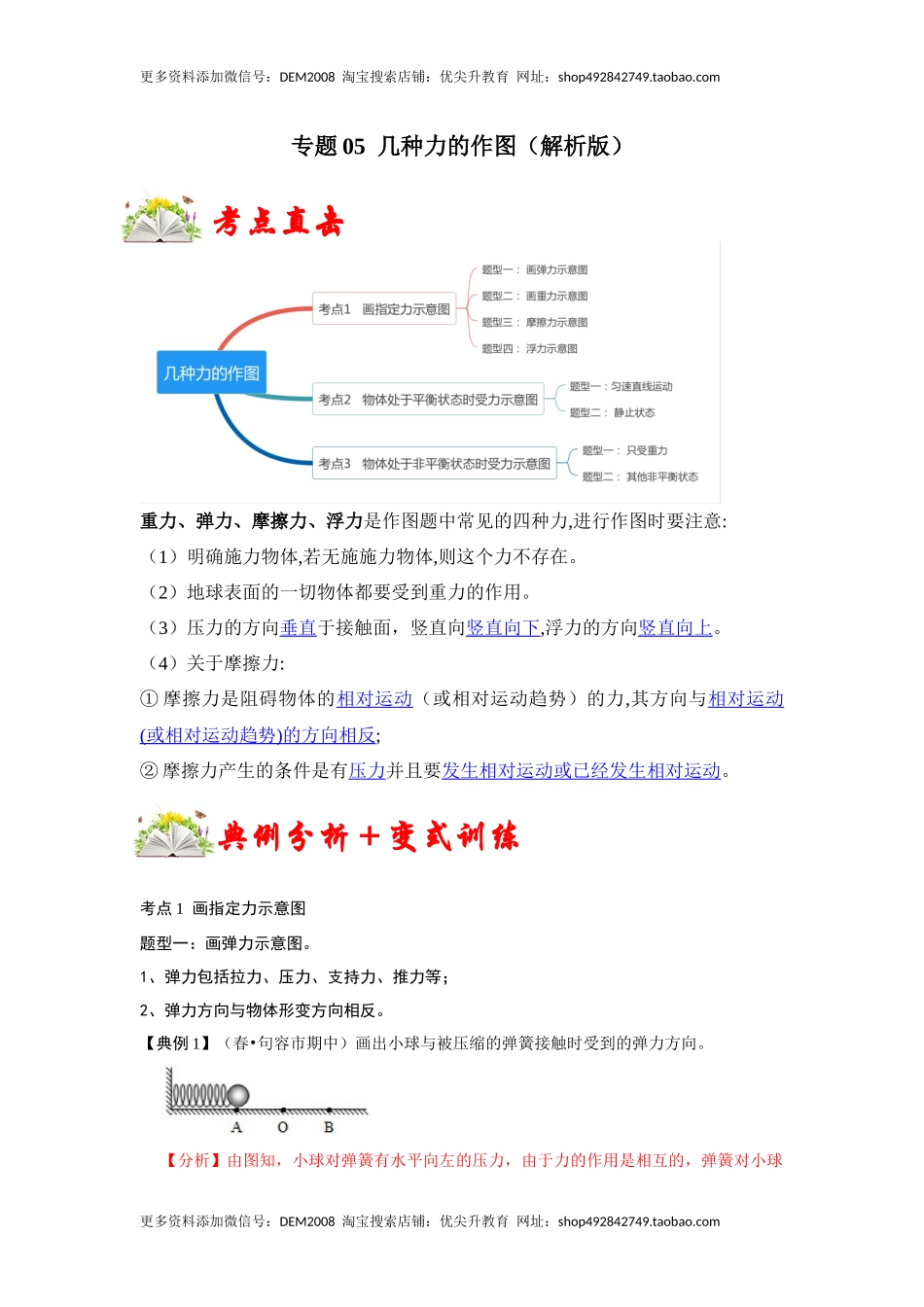

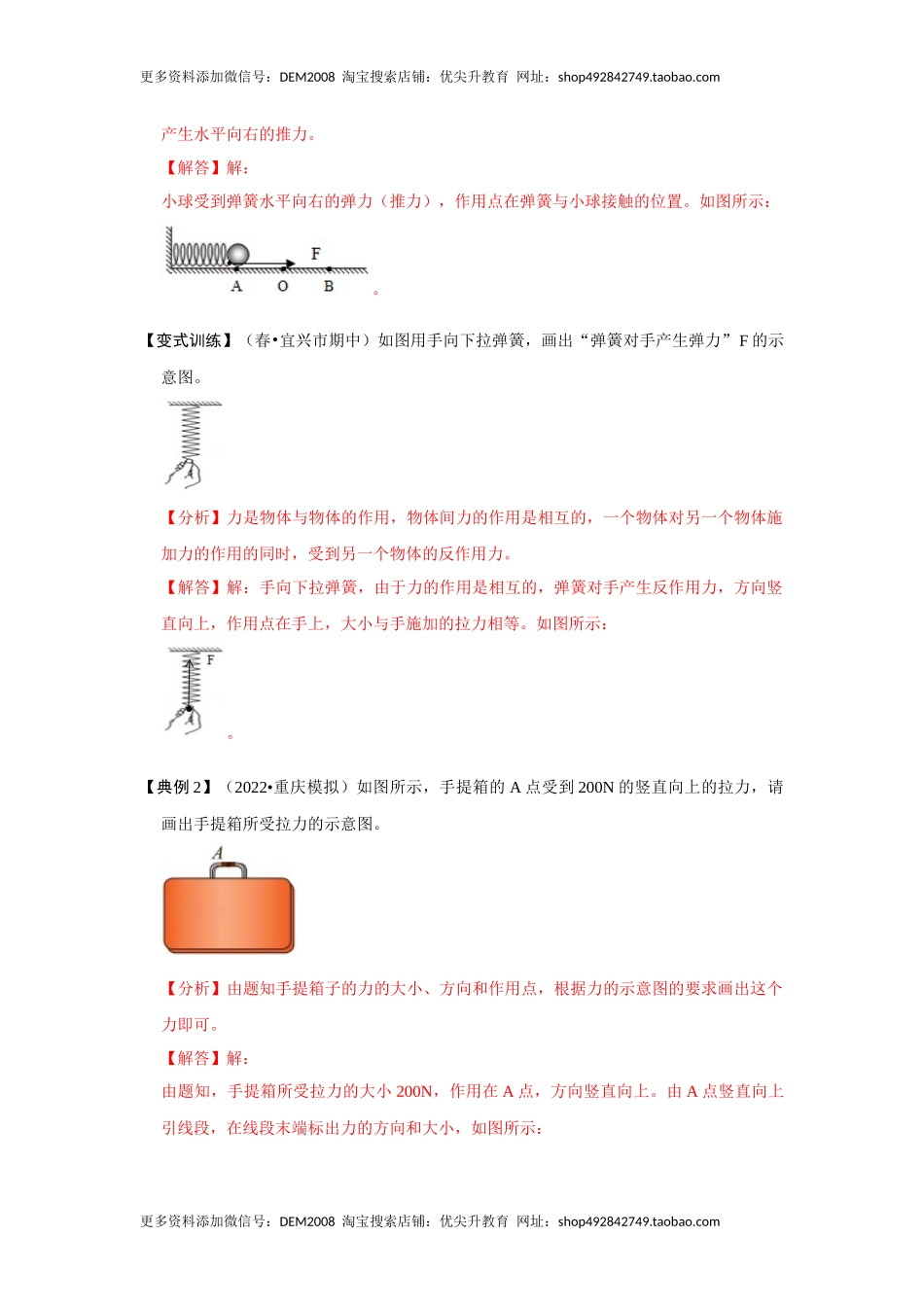

更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com专题05几种力的作图（解析版）重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:（1）明确施力物体,若无施施力物体,则这个力不存在。（2）地球表面的一切物体都要受到重力的作用。（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。（4）关于摩擦力:①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。考点1画指定力示意图题型一：画弹力示意图。1、弹力包括拉力、压力、支持力、推力等；2、弹力方向与物体形变方向相反。【典例1】（春•句容市期中）画出小球与被压缩的弹簧接触时受到的弹力方向。【分析】由图知，小球对弹簧有水平向左的压力，由于力的作用是相互的，弹簧对小球典例分析＋变式训练考点直击更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com产生水平向右的推力。【解答】解：小球受到弹簧水平向右的弹力（推力），作用点在弹簧与小球接触的位置。如图所示：。【变式训练】（春•宜兴市期中）如图用手向下拉弹簧，画出“弹簧对手产生弹力”F的示意图。【分析】力是物体与物体的作用，物体间力的作用是相互的，一个物体对另一个物体施加力的作用的同时，受到另一个物体的反作用力。【解答】解：手向下拉弹簧，由于力的作用是相互的，弹簧对手产生反作用力，方向竖直向上，作用点在手上，大小与手施加的拉力相等。如图所示：。【典例2】（2022•重庆模拟）如图所示，手提箱的A点受到200N的竖直向上的拉力，请画出手提箱所受拉力的示意图。【分析】由题知手提箱子的力的大小、方向和作用点，根据力的示意图的要求画出这个力即可。【解答】解：由题知，手提箱所受拉力的大小200N，作用在A点，方向竖直向上。由A点竖直向上引线段，在线段末端标出力的方向和大小，如图所示：更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com更多资料添加微信号：DEM2008淘宝搜索店铺：优尖升教育网址：shop492842749.taobao.com【变式训练2】（春•江都区期中）一个...
