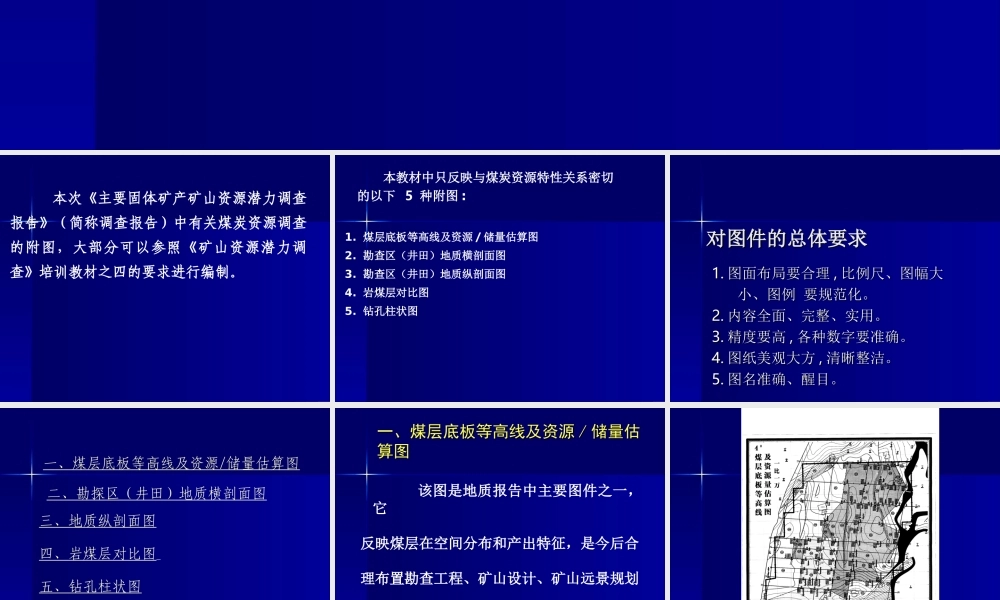

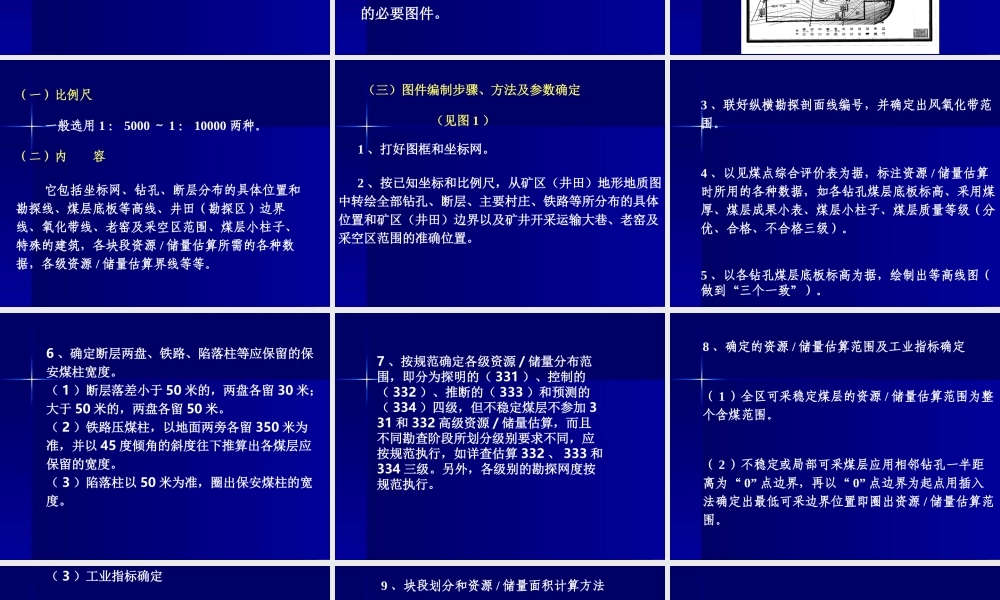

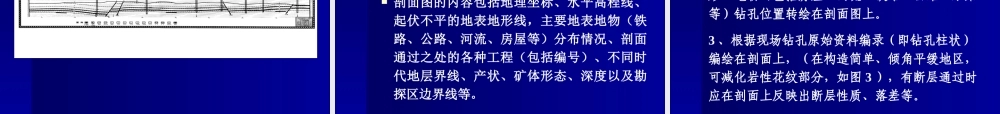

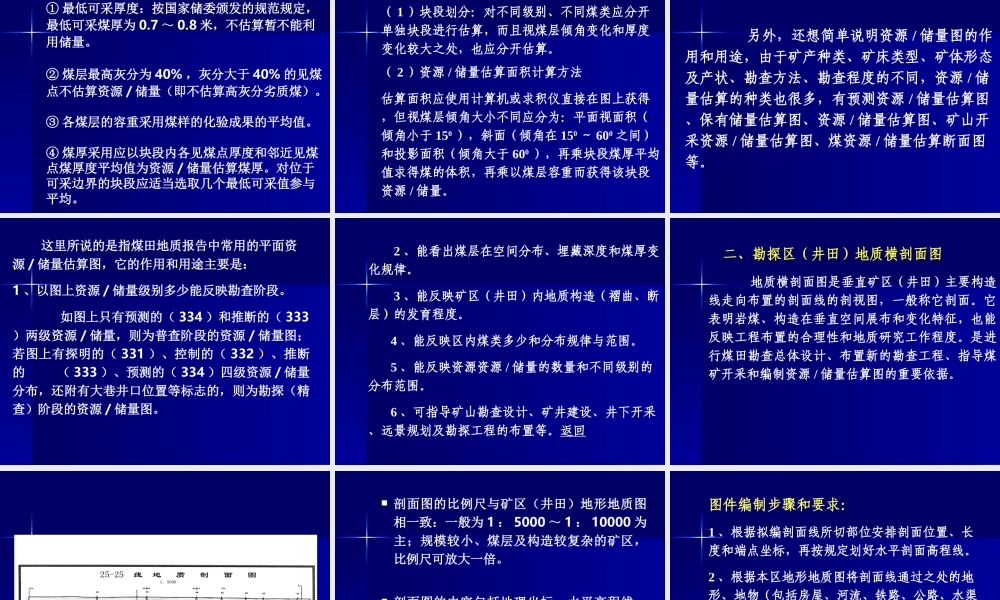

《煤炭矿产大中型矿山资源潜力调查报告》附图编制要求本次《主要固体矿产矿山资源潜力调查报告》（简称调查报告）中有关煤炭资源调查的附图，大部分可以参照《矿山资源潜力调查》培训教材之四的要求进行编制。本教材中只反映与煤炭资源特性关系密切的以下5种附图:1.煤层底板等高线及资源/储量估算图2.勘查区（井田）地质横剖面图3.勘查区（井田）地质纵剖面图4.岩煤层对比图5.钻孔柱状图对图件的总体要求对图件的总体要求1.1.图面布局要合理图面布局要合理,,比例尺、图幅大比例尺、图幅大小、图例要规范化。小、图例要规范化。2.2.内容全面、完整、实用。内容全面、完整、实用。3.3.精度要高精度要高,,各种数字要准确。各种数字要准确。4.4.图纸美观大方图纸美观大方,,清晰整洁。清晰整洁。5.5.图名准确、醒目。图名准确、醒目。一、煤层底板等高线及资源/储量估算图二、勘探区（井田）地质横剖面图三、地质纵剖面图四、岩煤层对比图五、钻孔柱状图该图是地质报告中主要图件之一，它反映煤层在空间分布和产出特征，是今后合理布置勘查工程、矿山设计、矿山远景规划的必要图件。一、煤层底板等高线及资源一、煤层底板等高线及资源//储量估储量估算图算图（一）比例尺一般选用1：5000～1：10000两种。（二）内容它包括坐标网、钻孔、断层分布的具体位置和勘探线、煤层底板等高线、井田（勘探区）边界线、氧化带线、老窑及采空区范围、煤层小柱子、特殊的建筑，各块段资源/储量估算所需的各种数据，各级资源/储量估算界线等等。（三）图件编制步骤、方法及参数确定（见图1）1、打好图框和坐标网。2、按已知坐标和比例尺，从矿区（井田）地形地质图中转绘全部钻孔、断层、主要村庄、铁路等所分布的具体位置和矿区（井田）边界以及矿井开采运输大巷、老窑及采空区范围的准确位置。3、联好纵横勘探剖面线编号，并确定出风氧化带范围。4、以见煤点综合评价表为据，标注资源/储量估算时所用的各种数据，如各钻孔煤层底板标高、采用煤厚、煤层成果小表、煤层小柱子、煤层质量等级（分优、合格、不合格三级）。5、以各钻孔煤层底板标高为据，绘制出等高线图（做到“三个一致”）。6、确定断层两盘、铁路、陷落柱等应保留的保安煤柱宽度。（1）断层落差小于50米的，两盘各留30米；大于50米的，两盘各留50米。（2）铁路压煤柱，以地面两旁各留350米为准，并以45度倾角的斜度往下推算出各煤层应保留的宽度。（3）陷落柱以50米为准，圈出保安煤柱的宽度。7、按规...
