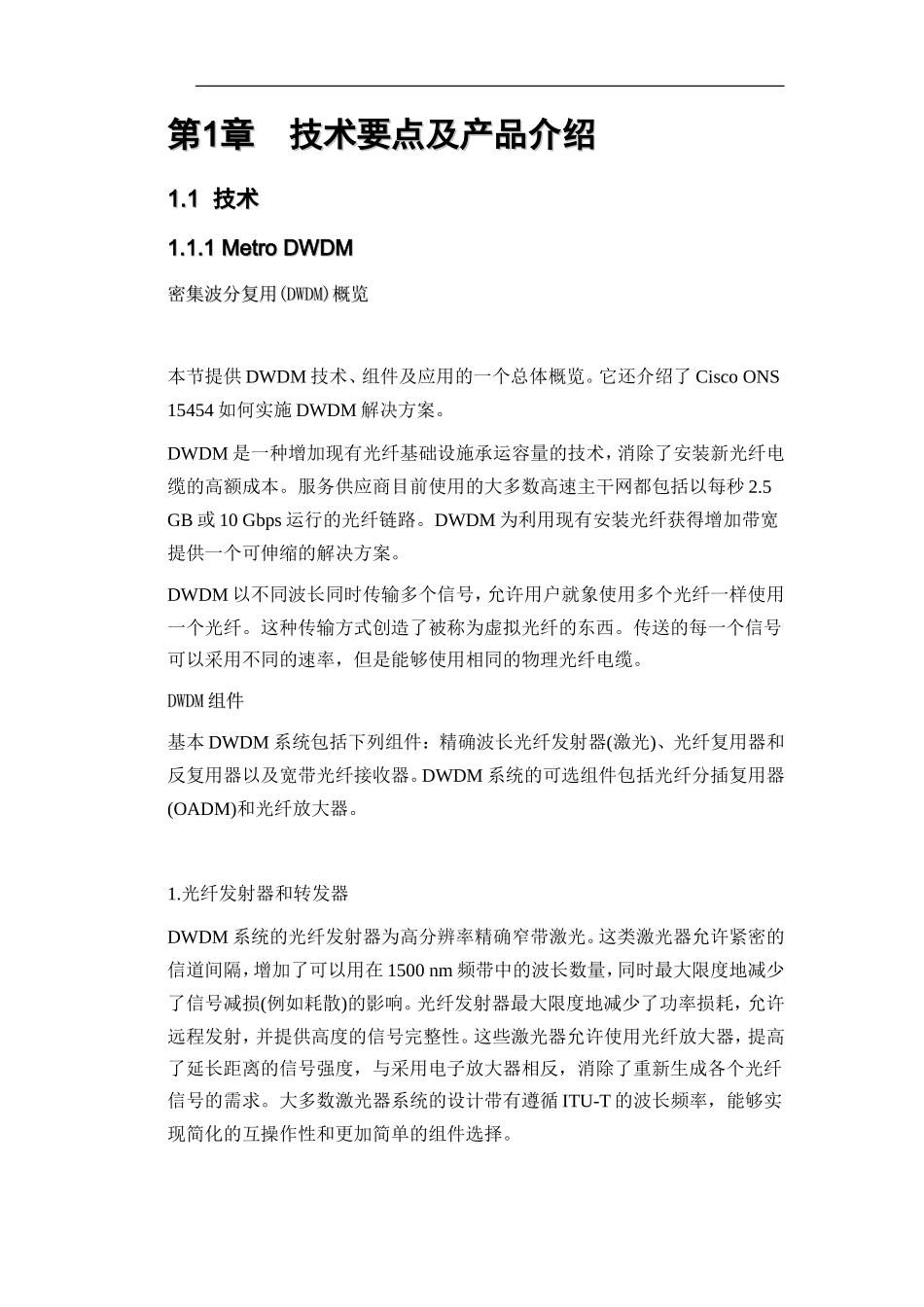

第第11章章技术要点及产品介绍技术要点及产品介绍1.11.1技术技术1.1.11.1.1MetroDWDMMetroDWDM密集波分复用密集波分复用(DWDM)(DWDM)概览概览本节提供DWDM技术、组件及应用的一个总体概览。它还介绍了CiscoONS15454如何实施DWDM解决方案。DWDM是一种增加现有光纤基础设施承运容量的技术，消除了安装新光纤电缆的高额成本。服务供应商目前使用的大多数高速主干网都包括以每秒2.5GB或10Gbps运行的光纤链路。DWDM为利用现有安装光纤获得增加带宽提供一个可伸缩的解决方案。DWDM以不同波长同时传输多个信号，允许用户就象使用多个光纤一样使用一个光纤。这种传输方式创造了被称为虚拟光纤的东西。传送的每一个信号可以采用不同的速率，但是能够使用相同的物理光纤电缆。DWDMDWDM组件组件基本DWDM系统包括下列组件：精确波长光纤发射器(激光)、光纤复用器和反复用器以及宽带光纤接收器。DWDM系统的可选组件包括光纤分插复用器(OADM)和光纤放大器。1.光纤发射器和转发器DWDM系统的光纤发射器为高分辨率精确窄带激光。这类激光器允许紧密的信道间隔，增加了可以用在1500nm频带中的波长数量，同时最大限度地减少了信号减损(例如耗散)的影响。光纤发射器最大限度地减少了功率损耗，允许远程发射，并提供高度的信号完整性。这些激光器允许使用光纤放大器，提高了延长距离的信号强度，与采用电子放大器相反，消除了重新生成各个光纤信号的需求。大多数激光器系统的设计带有遵循ITU-T的波长频率，能够实现简化的互操作性和更加简单的组件选择。发射器的一个主要组件是转发器，它通过光-电-光(OEO)转换将宽带光纤信号转换成特定的波长。转发器或波长转换器是DWDM系统的可选设备，提供光纤波长向精确窄带波长的转换。这种转换能使路由器、ATM交换机或其他没有配备精确窄带激光器的设备复用到单一光纤上。2.光纤放大器光纤放大器用于增强光纤信号，以便最大限度地减少源自通过光纤发送光脉冲的功率损耗和衰减的影响。光纤放大器技术是启动DWDM高速、高容量传输的关键。光纤放大器技术是长途DWDM系统商业成功的关键。但是，由于城市和地区网络中的距离较短，光纤放大器并非总是部署在这些网络中。在光纤放大器出现之前，必须以电子方式重新生成每一个信号。当以电子方式重新生成一个光纤信号时，信号首先必须转换为电子信号、放大然后在被重新发射前转换回光信号。电子再生要求每一个光纤上的每一个波长拥有一个独立的再生器，而单个光纤放大器能够放大一个光纤上的...
