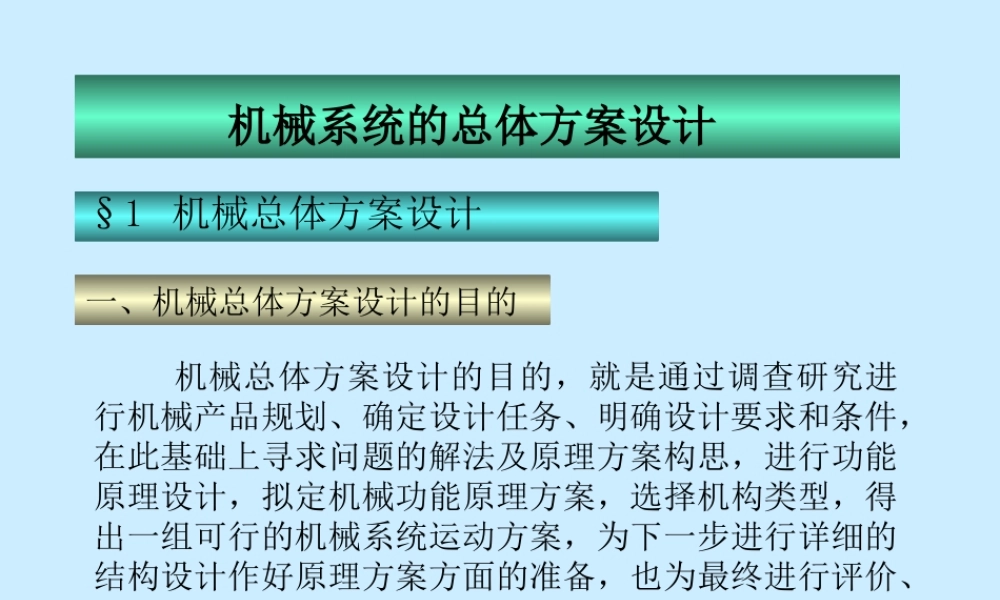

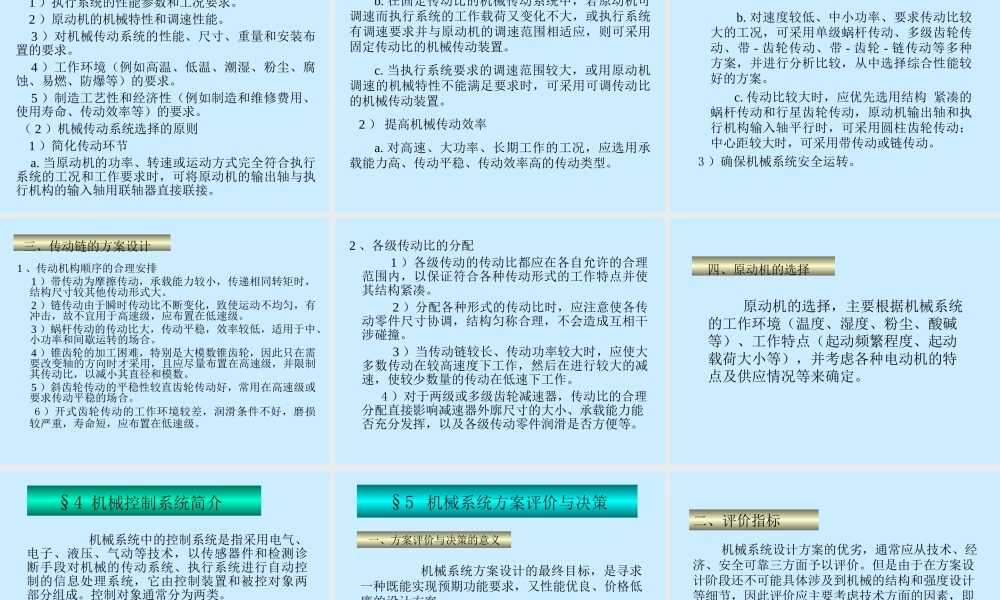

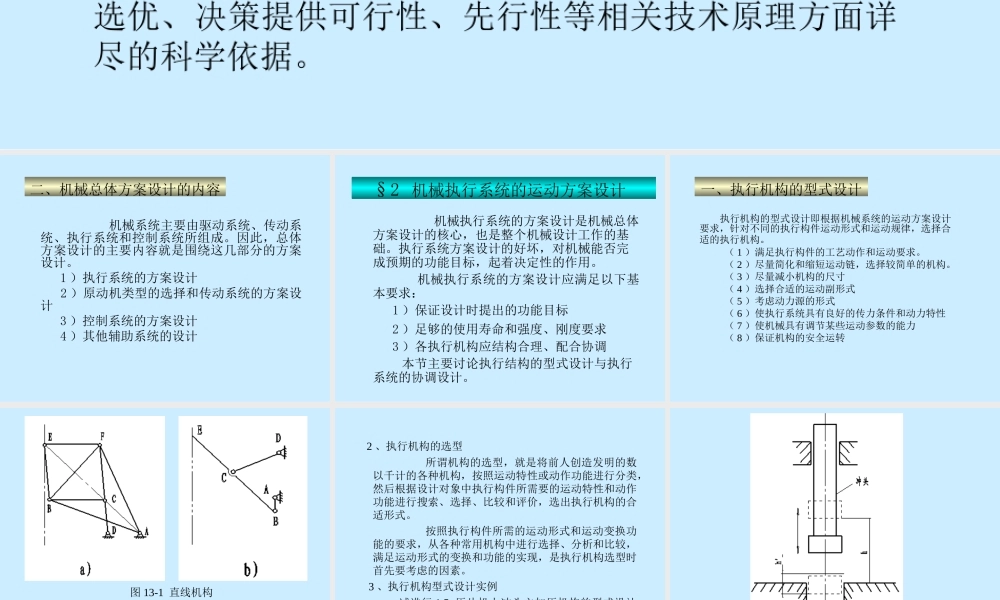

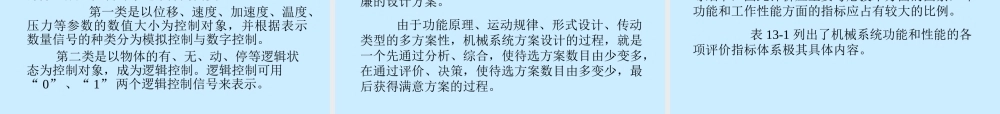

机械系统的总体方案设计§1机械总体方案设计机械总体方案设计的目的，就是通过调查研究进行机械产品规划、确定设计任务、明确设计要求和条件，在此基础上寻求问题的解法及原理方案构思，进行功能原理设计，拟定机械功能原理方案，选择机构类型，得出一组可行的机械系统运动方案，为下一步进行详细的结构设计作好原理方案方面的准备，也为最终进行评价、选优、决策提供可行性、先行性等相关技术原理方面详尽的科学依据。一、机械总体方案设计的目的二、机械总体方案设计的内容机械系统主要由驱动系统、传动系统、执行系统和控制系统所组成。因此，总体方案设计的主要内容就是围绕这几部分的方案设计。1）执行系统的方案设计2）原动机类型的选择和传动系统的方案设计3）控制系统的方案设计4）其他辅助系统的设计§2机械执行系统的运动方案设计机械执行系统的方案设计是机械总体方案设计的核心，也是整个机械设计工作的基础。执行系统方案设计的好坏，对机械能否完成预期的功能目标，起着决定性的作用。机械执行系统的方案设计应满足以下基本要求：1）保证设计时提出的功能目标2）足够的使用寿命和强度、刚度要求3）各执行机构应结构合理、配合协调本节主要讨论执行结构的型式设计与执行系统的协调设计。一、执行机构的型式设计执行机构的型式设计即根据机械系统的运动方案设计要求，针对不同的执行构件运动形式和运动规律，选择合适的执行机构。（1）满足执行构件的工艺动作和运动要求。（2）尽量简化和缩短运动链，选择较简单的机构。（3）尽量减小机构的尺寸（4）选择合适的运动副形式（5）考虑动力源的形式（6）使执行系统具有良好的传力条件和动力特性（7）使机械具有调节某些运动参数的能力（8）保证机构的安全运转上图a、b所示分别为精确和近似直线导向机构的简图。由于在同一制造精度条件下前者的实际传动误差约为后者的2-3倍，因此人们宁愿选用后者。图13-1直线机构2、执行机构的选型所谓机构的选型，就是将前人创造发明的数以千计的各种机构，按照运动特性或动作功能进行分类，然后根据设计对象中执行构件所需要的运动特性和动作功能进行搜索、选择、比较和评价，选出执行机构的合适形式。按照执行构件所需的运动形式和运动变换功能的要求，从各种常用机构中进行选择、分析和比较，满足运动形式的变换和功能的实现，是执行机构选型时首先要考虑的因素。3、执行机构型式设计实例试进行1.5t压片机上冲头主加压机构的型式设计。压片机由电动机...
