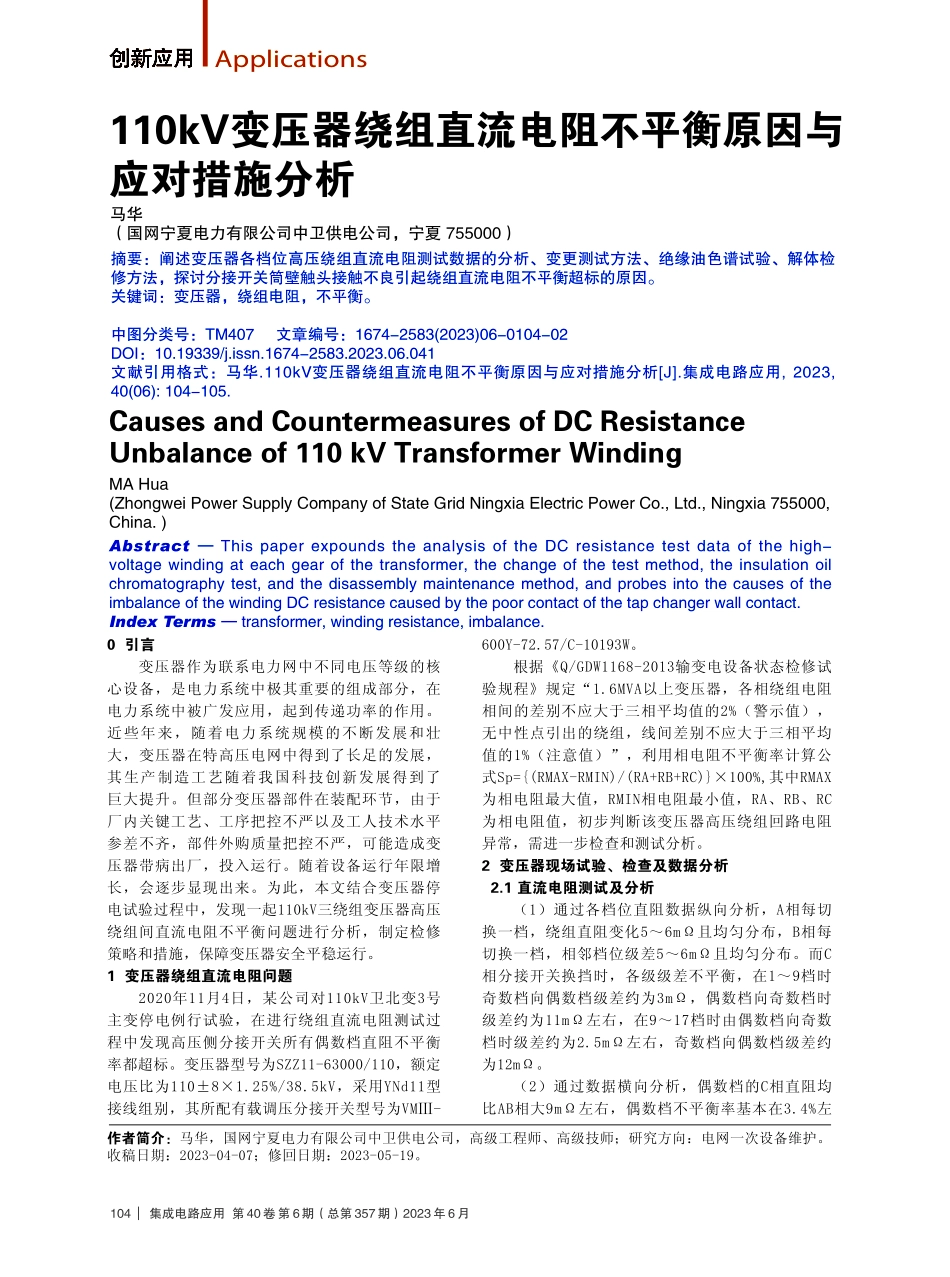

104集成电路应用第40卷第6期（总第357期）2023年6月Applications创新应用摘要：阐述变压器各档位高压绕组直流电阻测试数据的分析、变更测试方法、绝缘油色谱试验、解体检修方法，探讨分接开关筒壁触头接触不良引起绕组直流电阻不平衡超标的原因。关键词：变压器，绕组电阻，不平衡。中图分类号：TM407文章编号：1674-2583(2023)06-0104-02DOI：10.19339/j.issn.1674-2583.2023.06.041文献引用格式：马华.110kV变压器绕组直流电阻不平衡原因与应对措施分析[J].集成电路应用,2023,40(06):104-105.600Y-72.57/C-10193W。根据《Q/GDW1168-2013输变电设备状态检修试验规程》规定“1.6MVA以上变压器，各相绕组电阻相间的差别不应大于三相平均值的2%（警示值），无中性点引出的绕组，线间差别不应大于三相平均值的1%（注意值）”，利用相电阻不平衡率计算公式Sp={(RMAX-RMIN)/(RA+RB+RC)}×100%,其中RMAX为相电阻最大值，RMIN相电阻最小值，RA、RB、RC为相电阻值，初步判断该变压器高压绕组回路电阻异常，需进一步检查和测试分析。2变压器现场试验、检查及数据分析2.1直流电阻测试及分析（1）通过各档位直阻数据纵向分析，A相每切换一档，绕组直阻变化5～6mΩ且均匀分布，B相每切换一档，相邻档位级差5～6mΩ且均匀分布。而C相分接开关换挡时，各级级差不平衡，在1～9档时奇数档向偶数档级差约为3mΩ，偶数档向奇数档时级差约为11mΩ左右，在9～17档时由偶数档向奇数档时级差约为2.5mΩ左右，奇数档向偶数档级差约为12mΩ。（2）通过数据横向分析，偶数档的C相直阻均比AB相大9mΩ左右，偶数档不平衡率基本在3.4%左0引言变压器作为联系电力网中不同电压等级的核心设备，是电力系统中极其重要的组成部分，在电力系统中被广发应用，起到传递功率的作用。近些年来，随着电力系统规模的不断发展和壮大，变压器在特高压电网中得到了长足的发展，其生产制造工艺随着我国科技创新发展得到了巨大提升。但部分变压器部件在装配环节，由于厂内关键工艺、工序把控不严以及工人技术水平参差不齐，部件外购质量把控不严，可能造成变压器带病出厂，投入运行。随着设备运行年限增长，会逐步显现出来。为此，本文结合变压器停电试验过程中，发现一起110kV三绕组变压器高压绕组间直流电阻不平衡问题进行分析，制定检修策略和措施，保障变压器安全平稳运行。1变压器绕组直流电阻问题2020年11月4日，某公司对110kV卫北变3号主变停电例行试验，在进行绕组直流电阻测试过程中发现...
