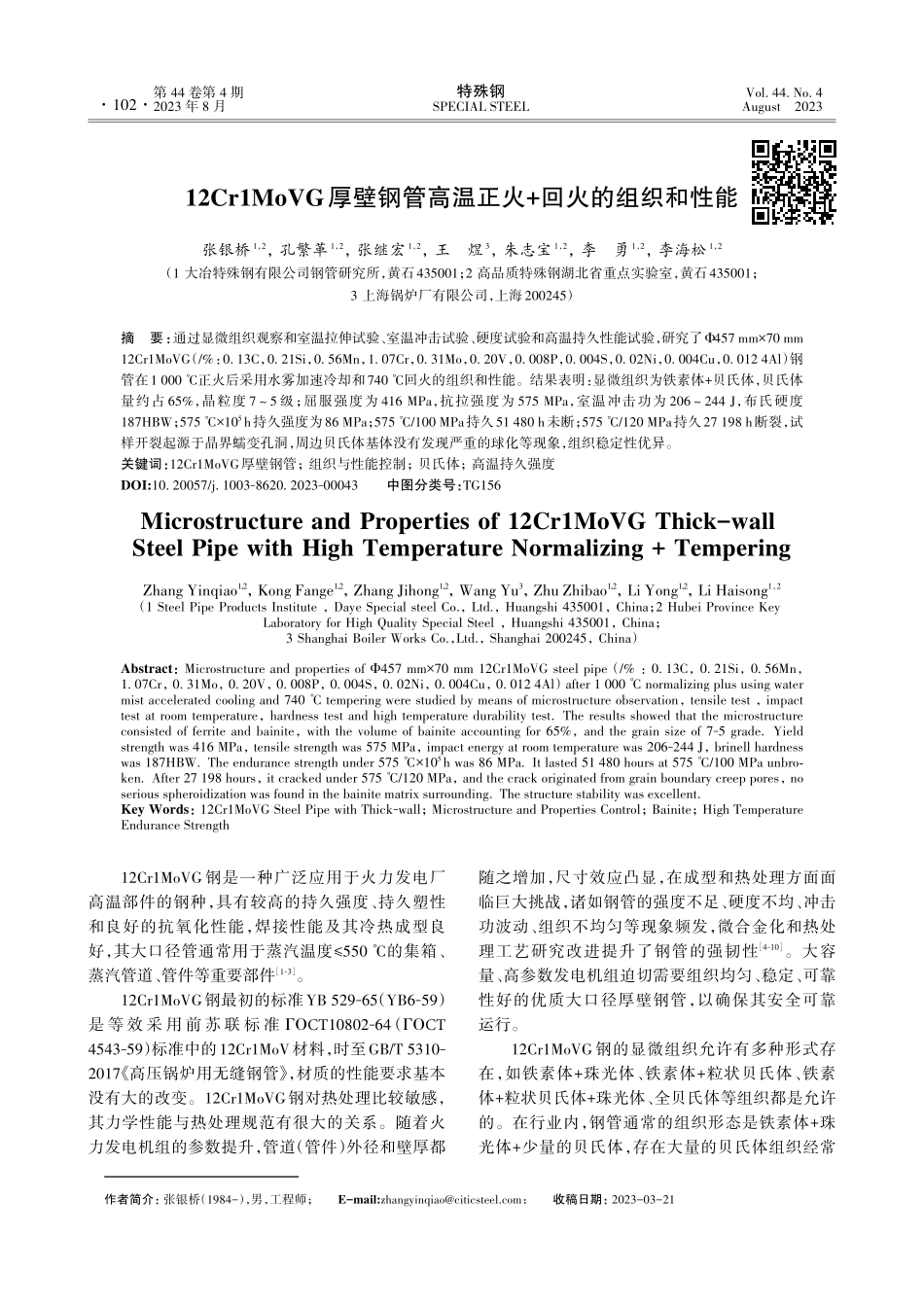

第44卷第4期2023年8月Vol.44.No.4August2023特殊钢SPECIALSTEEL12Cr1MoVG厚壁钢管高温正火+回火的组织和性能张银桥1，2，孔繁革1，2，张继宏1，2，王煜3，朱志宝1，2，李勇1，2，李海松1，2（1大冶特殊钢有限公司钢管研究所，黄石435001；2高品质特殊钢湖北省重点实验室，黄石435001；3上海锅炉厂有限公司，上海200245）摘要：通过显微组织观察和室温拉伸试验、室温冲击试验、硬度试验和高温持久性能试验，研究了Φ457mm×70mm12Cr1MoVG（/%：0.13C，0.21Si，0.56Mn，1.07Cr，0.31Mo，0.20V，0.008P，0.004S，0.02Ni，0.004Cu，0.0124Al）钢管在1000℃正火后采用水雾加速冷却和740℃回火的组织和性能。结果表明：显微组织为铁素体+贝氏体，贝氏体量约占65%，晶粒度7～5级；屈服强度为416MPa，抗拉强度为575MPa，室温冲击功为206～244J，布氏硬度187HBW；575℃×105h持久强度为86MPa；575℃/100MPa持久51480h未断；575℃/120MPa持久27198h断裂，试样开裂起源于晶界蠕变孔洞，周边贝氏体基体没有发现严重的球化等现象，组织稳定性优异。关键词：12Cr1MoVG厚壁钢管；组织与性能控制；贝氏体；高温持久强度DOI:10.20057/j.1003-8620.2023-00043中图分类号：TG156MicrostructureandPropertiesof12Cr1MoVGThick-wallSteelPipewithHighTemperatureNormalizing+TemperingZhangYinqiao1，2，KongFange1，2，ZhangJihong1，2，WangYu3，ZhuZhibao1，2，LiYong1，2，LiHaisong1，2（1SteelPipeProductsInstitute，DayeSpecialsteelCo.，Ltd.，Huangshi435001，China；2HubeiProvinceKeyLaboratoryforHighQualitySpecialSteel，Huangshi435001，China；3ShanghaiBoilerWorksCo.，Ltd.，Shanghai200245，China）Abstract：MicrostructureandpropertiesofΦ457mm×70mm12Cr1MoVGsteelpipe（/%：0.13C，0.21Si，0.56Mn，1.07Cr，0.31Mo，0.20V，0.008P，0.004S，0.02Ni，0.004Cu，0.0124Al）after1000℃normalizingplususingwatermistacceleratedcoolingand740℃temperingwerestudiedbymeansofmicrostructureobservation，tensiletest，impacttestatroomtemperature，hardnesstestandhightemperaturedurabilitytest.Theresultsshowedthatthemicrostructureconsistedofferriteandbainite，withthevolumeofbainiteaccountingfor65%，andthegrainsizeof7-5grade.Yieldstrengthwas416MPa，tensilestrengthwas575MPa，impactenergyatroomtemperaturewas206-244J，brinel...
