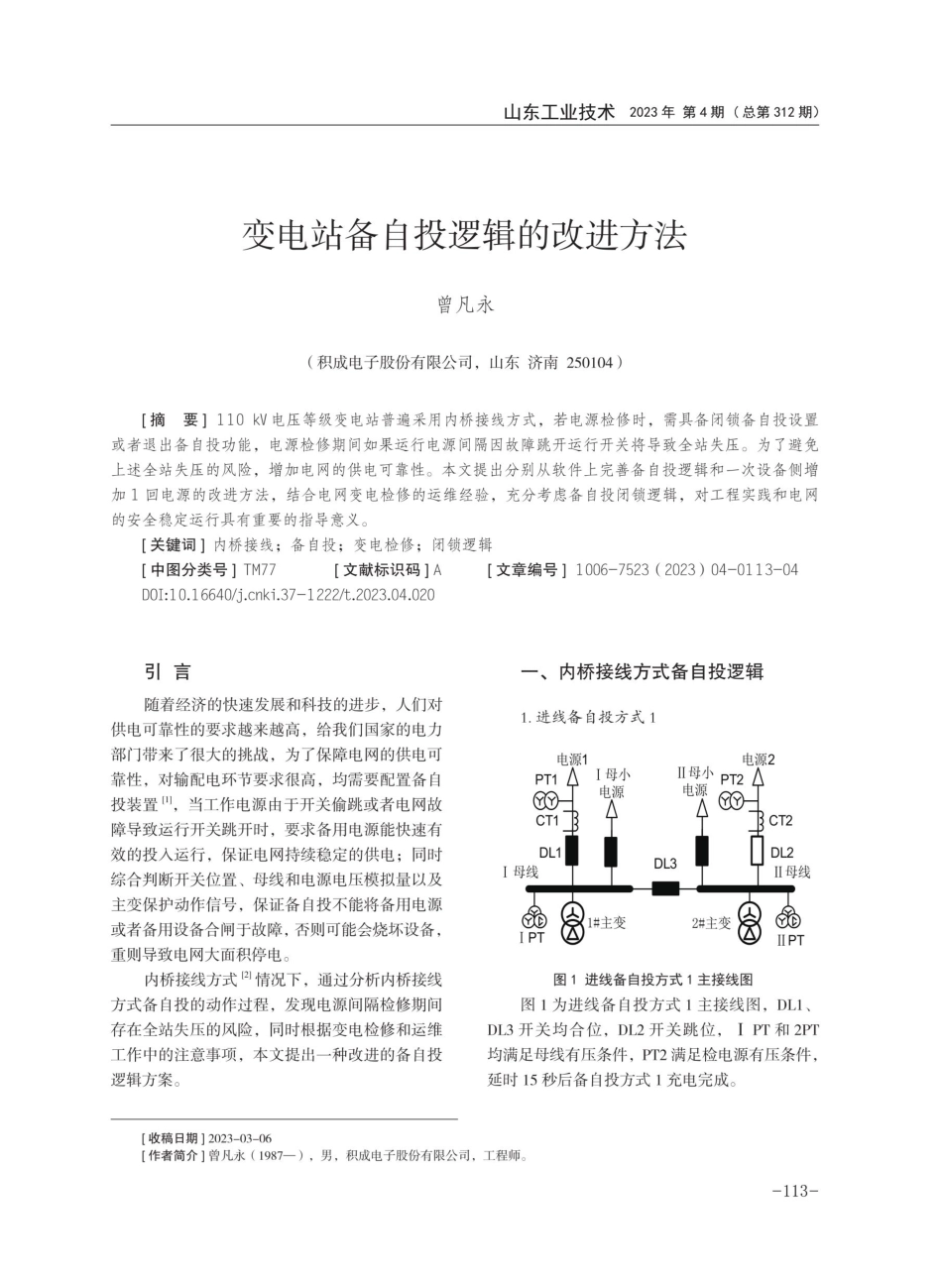

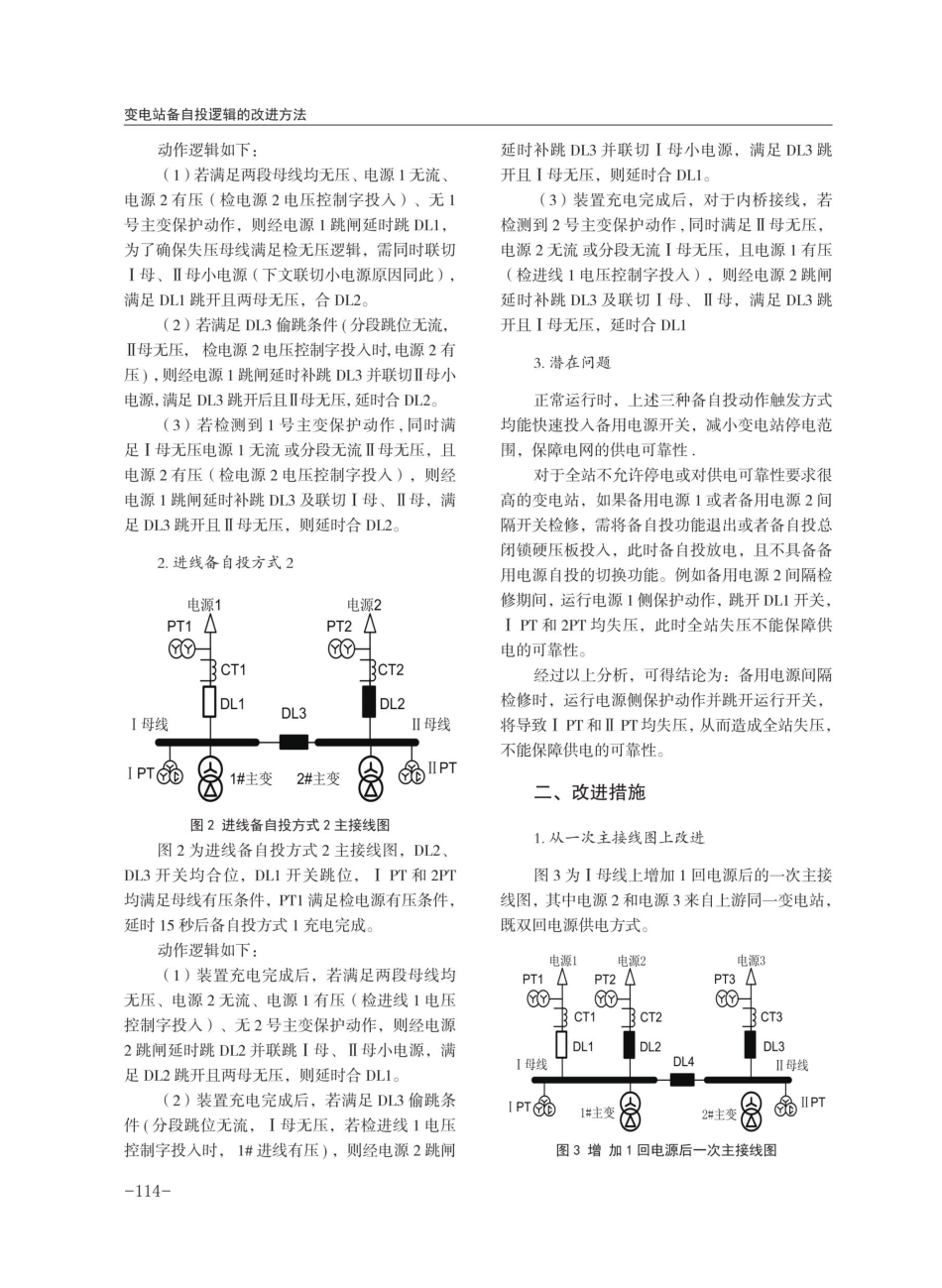

山东工业技术2023年第4期（总第312期）变电站备自投逻辑的改进方法曾凡永（积成电子股份有限公司，山东济南250104）【摘要】110kV电压等级变电站普遍采用内桥接线方式，若电源检修时，需具备闭锁备自投设置或者退出备自投功能，电源检修期间如果运行电源间隔因故障跳开运行开关将导致全站失压。为了避免上述全站失压的风险，增加电网的供电可靠性。本文提出分别从软件上完善备自投逻辑和一次设备侧增加1回电源的改进方法，结合电网变电检修的运维经验，充分考虑备自投闭锁逻辑，对工程实践和电网的安全稳定运行具有重要的指导意义。【关键词］内桥接线；备自投；变电检修；闭锁逻辑【中图分类号】TM77D0I:10.16640/j.cnki.37-1222/t.2023.04.020【文献标识码］A[文章编号】1006-7523（2023）04-0113-04引言随着经济的快速发展和科技的进步，人们对供电可靠性的要求越来越高，给我们国家的电力部门带来了很大的挑战，为了保障电网的供电可靠性，对输配电环节要求很高，均需要配置备自投装置，当工作电源由于开关偷跳或者电网故障导致运行开关跳开时，要求备用电源能快速有效的投人运行，保证电网持续稳定的供电；同时综合判断开关位置、母线和电源电压模拟量以及主变保护动作信号，保证备自投不能将备用电源或者备用设备合闸于故障，否则可能会烧坏设备，重则导致电网大面积停电。内桥接线方式2]情况下，通过分析内桥接线方式备自投的动作过程，发现电源间隔检修期间存在全站失压的风险，同时根据变电检修和运维工作中的注意事项，本文提出一种改进的备自投逻辑方案。一、内桥接线方式备自投逻辑1.进线备自投方式1电源1PT1A1母小电源CT1DL11母线IPT图1进线备自投方式1主接线图图1为进线备自投方式1主接线图，DL1、DL3开关均合位，DL2开关跳位，IPT和2PT均满足母线有压条件，PT2满足检电源有压条件，延时15秒后备自投方式1充电完成。电源2II母小PT2A电源CT2DL2DL3II母线1#主变2#主变IIPT[收稿日期]2023-03-06【作者简介】曾凡永（1987一），男，积成电子股份有限公司，工程师。-113-IIPT变电站备自投逻辑的改进方法动作逻辑如下：（1）若满足两段母线均无压、电源1无流、电源2有压（检电源2电压控制字投人）、无1号主变保护动作，则经电源1跳闸延时跳DL1，为了确保失压母线满足检无压逻辑，需同时联切I母、Ⅱ母小电源（下文联切小电源原因同此），满足DL1跳开且两母无压，合DL2。（2）若满足DL3偷跳条件（分段跳位无流，Ⅱ母无压，检电源2电压控制字...
