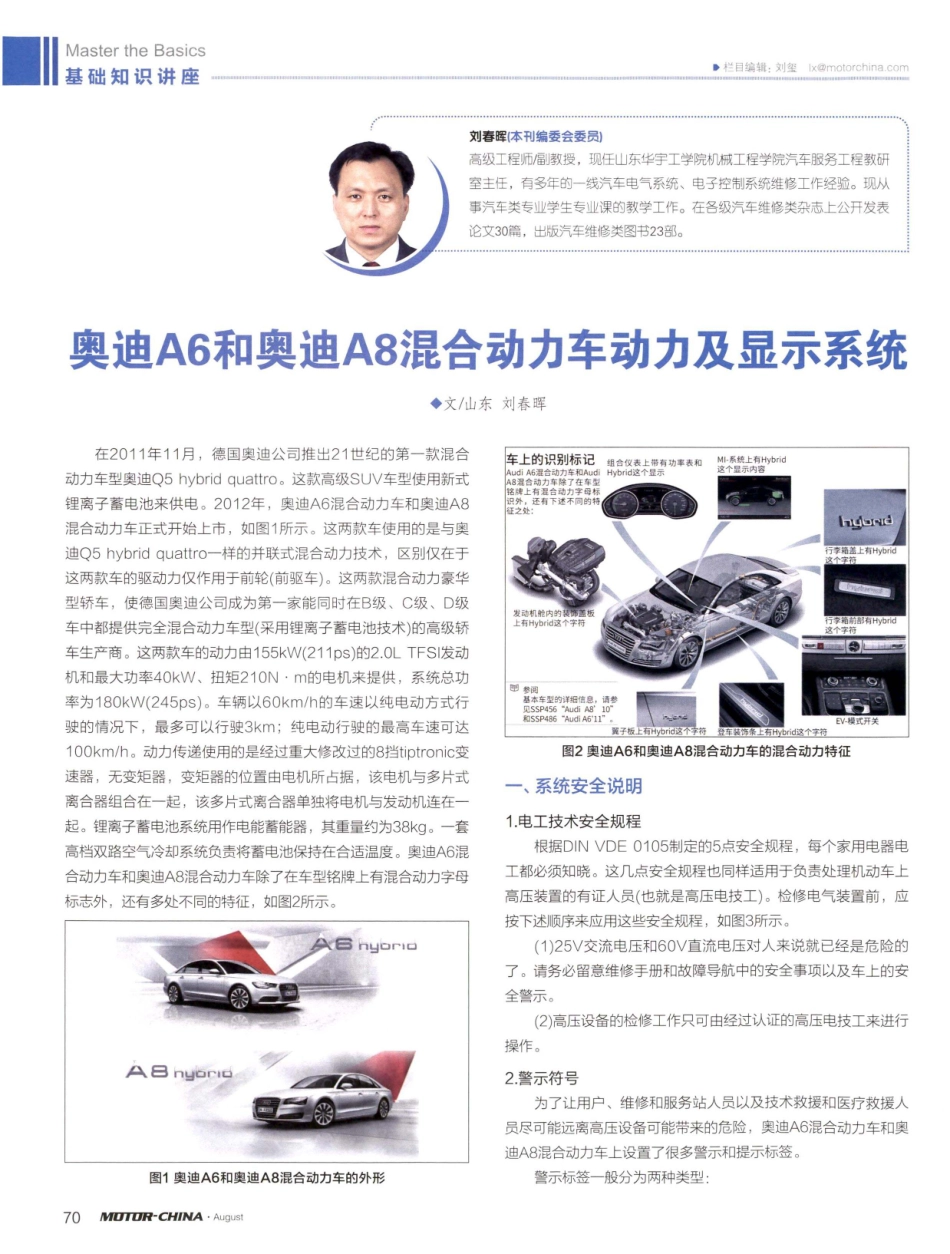

MastertheBasics基础知识讲座栏目编辑：刘玺Ix@motorchina.com刘春晖（本刊编委会委员）高级工程师/教授，现任山东华宇工学院机械工程学院汽车服务工程教研室主任，有多年的一线汽车电气系统、电子控制系统维修工作经验。现从事汽车类专业学生专业课的教学工作。在各级汽车维修类杂志上公开发表论文30篇，出版汽车维修类图书23部。奥迪A6和奥迪A8混合动力车动力及显示系统文/山东刘春晖在2011年11月，德国奥迪公司推出21世纪的第一款混合动力车型奥迪Q5hybridquattro。这款高级SUV车型使用新式锂离子蓄电池来供电。2012年，奥迪A6混合动力车和奥迪A8混合动力车正式开始上市，如图1所示。这两款车使用的是与奥迪Q5hybridquattro一样的并联式混合动力技术，区别仅在于这两款车的驱动力仅作用于前轮（前驱车）。这两款混合动力豪华型轿车，使德国奥迪公司成为第一家能同时在B级、C级、D级车中都提供完全混合动力车型(采用锂离子蓄电池技术)的高级轿车生产商。这两款车的动力由155kW(211ps)的2.0LTFSI发动机和最大功率40kW、扭矩210N·m的电机来提供，系统总功率为180kW(245ps)。车辆以60km/h的车速以纯电动方式行驶的情况下，最多可以行驶3km；纯电动行驶的最高车速可达100km/h。动力传递使用的是经过重大修改过的8挡tiptronic变速器，无变矩器，变矩器的位置由电机所占据，该电机与多片式离合器组合在一起，该多片式离合器单独将电机与发动机连在一起。锂离子蓄电池系统用作电能蓄能器，其重量约为38kg。一套高档双路空气冷却系统负责将蓄电池保持在合适温度。奥迪A6混合动力车和奥迪A8混合动力车除了在车型铭牌上有混合动力字母标志外，还有多处不同的特征，如图2所示。ABhybrid图1奥迪A6和奥迪A8混合动力车的外形车上的识别标记组合仪表上带有功率表和AudiA6混合动力车和AudiHybrid这个显示A8混合动力车除了在车型铭牌上有混合动力字母标识外，还有下述不同的特征之处：发动机舱内的装饰盖板上有Hybrid这个字符参阅基本车型的详细信息，请参见SSP456"AudiA8"10"和SSP486“AudiA6'11"图2奥迪A6和奥迪A8混合动力车的混合动力特征一、系统安全说明1.电工技术安全规程根据DINVDE0105制定的5点安全规程，每个家用电器电工都必须知晓。这几点安全规程也同样适用于负责处理机动车上高压装置的有证人员(也就是高压电技工)。检修电气装置前，应按下述顺序来应用这些安全规程，如图3所示。Aehybrid(1)25V交流电压和60V直流电压对人来说就已经是危险的了。请务...
