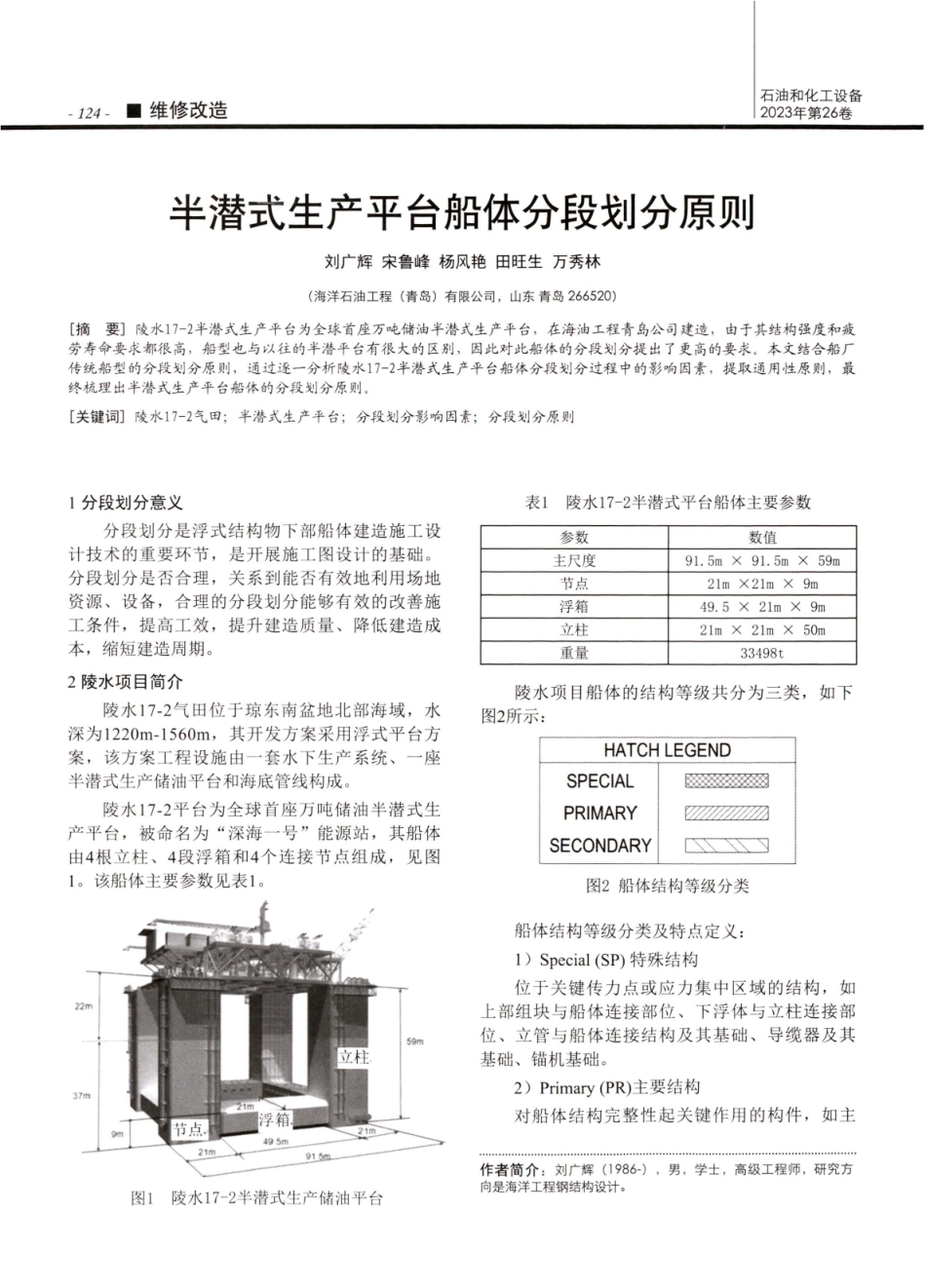

.........................124-2023年第26卷维修改造石油和化工设备半潜式生产平台船体分段划分原则刘广辉宋鲁峰杨风艳田旺生万秀林(海洋石油工程星(青岛)有有限公司,山东青岛266520)[摘要】陵水17-2半潜式生产平台为全球首座万吨储油半潜式生产平台,在海油工程青岛公司建造,由于其结构强度和疲劳寿命要求都很高,船型也与以往的半潜平台有很大的区别,因此对此船体的分段划分提出了更高的要求。本文结合船厂传统船型的分段划分原则,通过逐一分析陵水17-2半潜式生产平台船体分段划分过程中的影响因素,提取通用性原则,最终梳理出半潜式生产平台船体的分段划分原则。【关键词】陵水17-2气田;半潜式生产平台;分段划分影响因素;分段划分原则1分段划分意义分段划分是浮式结构物下部船体建造施工设计技术的重要环节,是开展施工图设计的基础。分段划分是否合理,关系到能否有效地利用场地资源、设备,合理的分段划分能够有效的改善施工条件,提高工效,提升建造质量、降低建造成本,缩短建造周期。2陵水项目简介陵水17-2气田位于琼东南盆地北部海域,水深为1220m-1560m,其开发方案采用浮式平台方案,该方案工程设施由一套水下生产系统、一座半潜式生产储油平台和海底管线构成。陵水17-2平台为全球首座万吨储油半潜式生产平台,被命名为“深海一号”能源站,其船体由4根立柱、4段浮箱和4个连接节点组成,见图1。该船体主要参数见表1。22m59m立柱37m21m浮箱节点9m21m495m21m91.5m图1陵水17-2半潜式生产储油平台表1陵水17-2半潜式平台船体主要参数参数数值主尺度91.5mX91.5mnX59m节点21mX21mX9m浮箱49.55×21mX9m立柱21mX21mX50m重量33498t陵水项目船体的结构等级共分为三类,如下图2所示:HATCHLEGENDSPECIALPRIMARYSECONDARY图2船体结构等级分类船体结构等级分类及特点定义:1)Special(SP)特殊结构位于关键传力点或应力集中区域的结构,如上部组块与船体连接部位、下浮体与立柱连接部位、立管与船体连接结构及其基础、导缆器及其基础、锚机基础。2)Primary(PR)主要结构对船体结构完整性起关键作用的构件,如主作者简介:刘广辉(1986-),男,学士,高级工程师,研究方向是海洋工程钢结构设计。125-刘广辉等半潜式生产平船体分段划分原则第8期传力路径上的水平层和舱壁、下浮体和立柱外板未被划为特殊结构的部分。3)Secondary(SE)次要结构重要程度较低或失效后并不影响船体结构完整性的构件,如未划为特殊或关键结构的内部甲板、水平层或...
