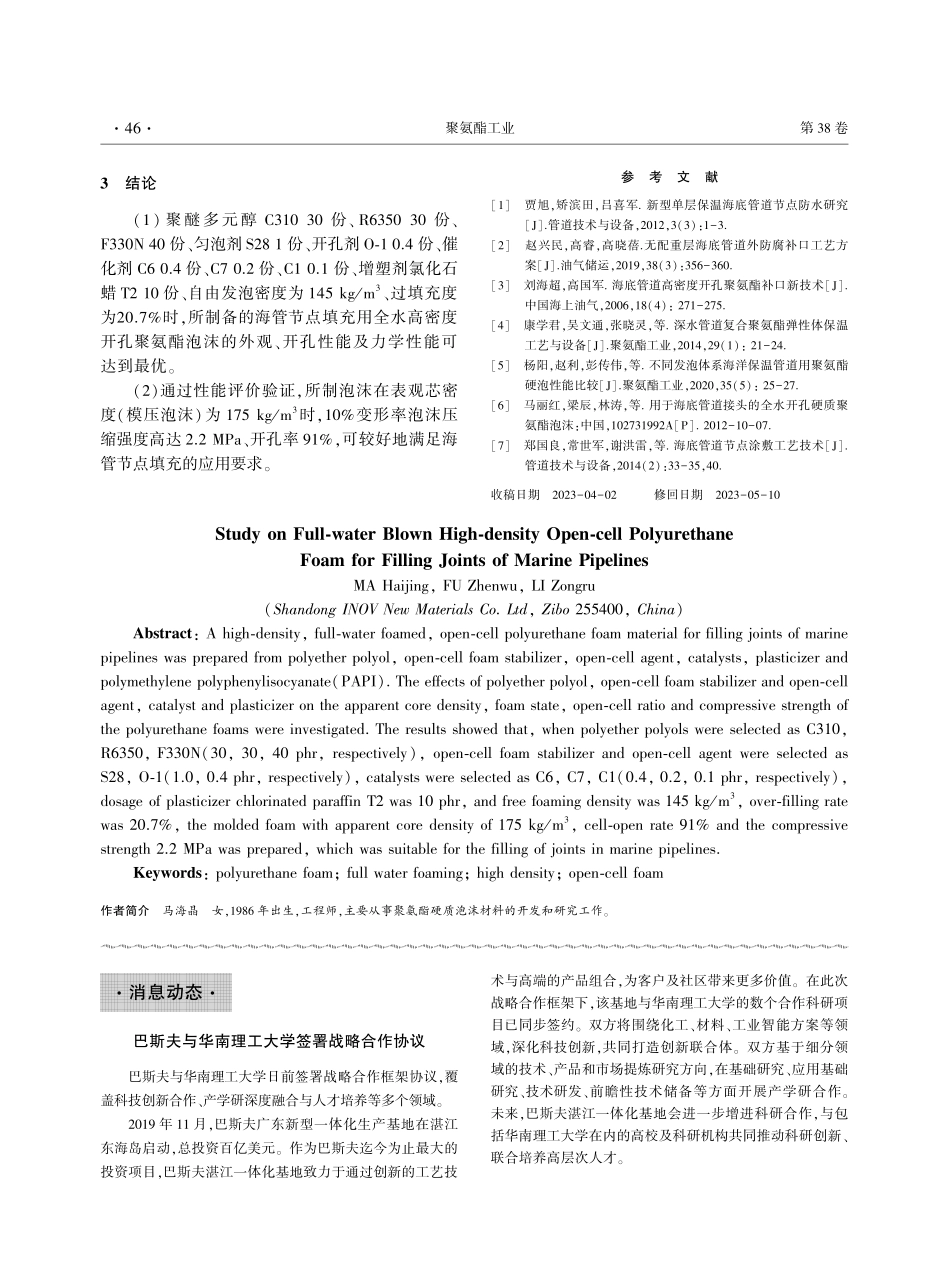

３结论(１)聚醚多元醇Ｃ３１０３０份、Ｒ６３５０３０份、Ｆ３３０Ｎ４０份、匀泡剂Ｓ２８１份、开孔剂Ｏ￣１０.４份、催化剂Ｃ６０.４份、Ｃ７０.２份、Ｃ１０.１份、增塑剂氯化石蜡Ｔ２１０份、自由发泡密度为１４５ｋｇ/ｍ３、过填充度为２０.７％时ꎬ所制备的海管节点填充用全水高密度开孔聚氨酯泡沫的外观、开孔性能及力学性能可达到最优ꎮ(２)通过性能评价验证ꎬ所制泡沫在表观芯密度(模压泡沫)为１７５ｋｇ/ｍ３时ꎬ１０％变形率泡沫压缩强度高达２.２ＭＰａ、开孔率９１％ꎬ可较好地满足海管节点填充的应用要求ꎮ参考文献[１]贾旭ꎬ矫滨田ꎬ吕喜军.新型单层保温海底管道节点防水研究[Ｊ].管道技术与设备ꎬ２０１２ꎬ３(３):１－３.[２]赵兴民ꎬ高睿ꎬ高晓蓓.无配重层海底管道外防腐补口工艺方案[Ｊ].油气储运ꎬ２０１９ꎬ３８(３):３５６－３６０.[３]刘海超ꎬ高国军.海底管道高密度开孔聚氨酯补口新技术[Ｊ].中国海上油气ꎬ２００６ꎬ１８(４):２７１－２７５.[４]康学君ꎬ吴文通ꎬ张晓灵ꎬ等.深水管道复合聚氨酯弹性体保温工艺与设备[Ｊ].聚氨酯工业ꎬ２０１４ꎬ２９(１):２１－２４.[５]杨阳ꎬ赵利ꎬ彭传伟ꎬ等.不同发泡体系海洋保温管道用聚氨酯硬泡性能比较[Ｊ].聚氨酯工业ꎬ２０２０ꎬ３５(５):２５－２７.[６]马丽红ꎬ梁辰ꎬ林涛ꎬ等.用于海底管道接头的全水开孔硬质聚氨酯泡沫:中国ꎬ１０２７３１９９２Ａ[Ｐ].２０１２－１０－０７.[７]郑国良ꎬ常世军ꎬ谢洪雷ꎬ等.海底管道节点涂敷工艺技术[Ｊ].管道技术与设备ꎬ２０１４(２):３３－３５ꎬ４０.收稿日期２０２３－０４－０２修回日期２０２３－０５－１０ＳｔｕｄｙｏｎＦｕｌｌ￣ｗａｔｅｒＢｌｏｗｎＨｉｇｈ￣ｄｅｎｓｉｔｙＯｐｅｎ￣ｃｅｌｌＰｏｌｙｕｒｅｔｈａｎｅＦｏａｍｆｏｒＦｉｌｌｉｎｇＪｏｉｎｔｓｏｆＭａｒｉｎｅＰｉｐｅｌｉｎｅｓＭＡＨａｉｊｉｎｇꎬＦＵＺｈｅｎｗｕꎬＬＩＺｏｎｇｒｕ(ＳｈａｎｄｏｎｇＩＮＯＶＮｅｗＭａｔｅｒｉａｌｓＣｏ.ＬｔｄꎬＺｉｂｏ２５５４００ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ａｈｉｇｈ￣ｄｅｎｓｉｔｙꎬｆｕｌｌ￣ｗａｔｅｒｆｏａｍｅｄꎬｏｐｅｎ￣ｃｅｌｌｐｏｌｙｕｒｅｔｈａｎｅｆｏａｍｍａｔｅｒｉａｌｆｏｒｆｉｌｌｉｎｇｊｏｉｎｔｓｏｆｍａｒｉｎｅｐｉｐｅｌｉｎｅｓｗａｓｐｒｅｐａｒｅｄｆｒｏｍｐｏｌｙｅｔｈｅｒｐｏｌｙｏｌꎬｏｐｅｎ￣ｃｅｌｌｆｏａｍｓｔａｂｉｌｉｚｅｒꎬｏｐｅｎ￣ｃｅｌｌ...
