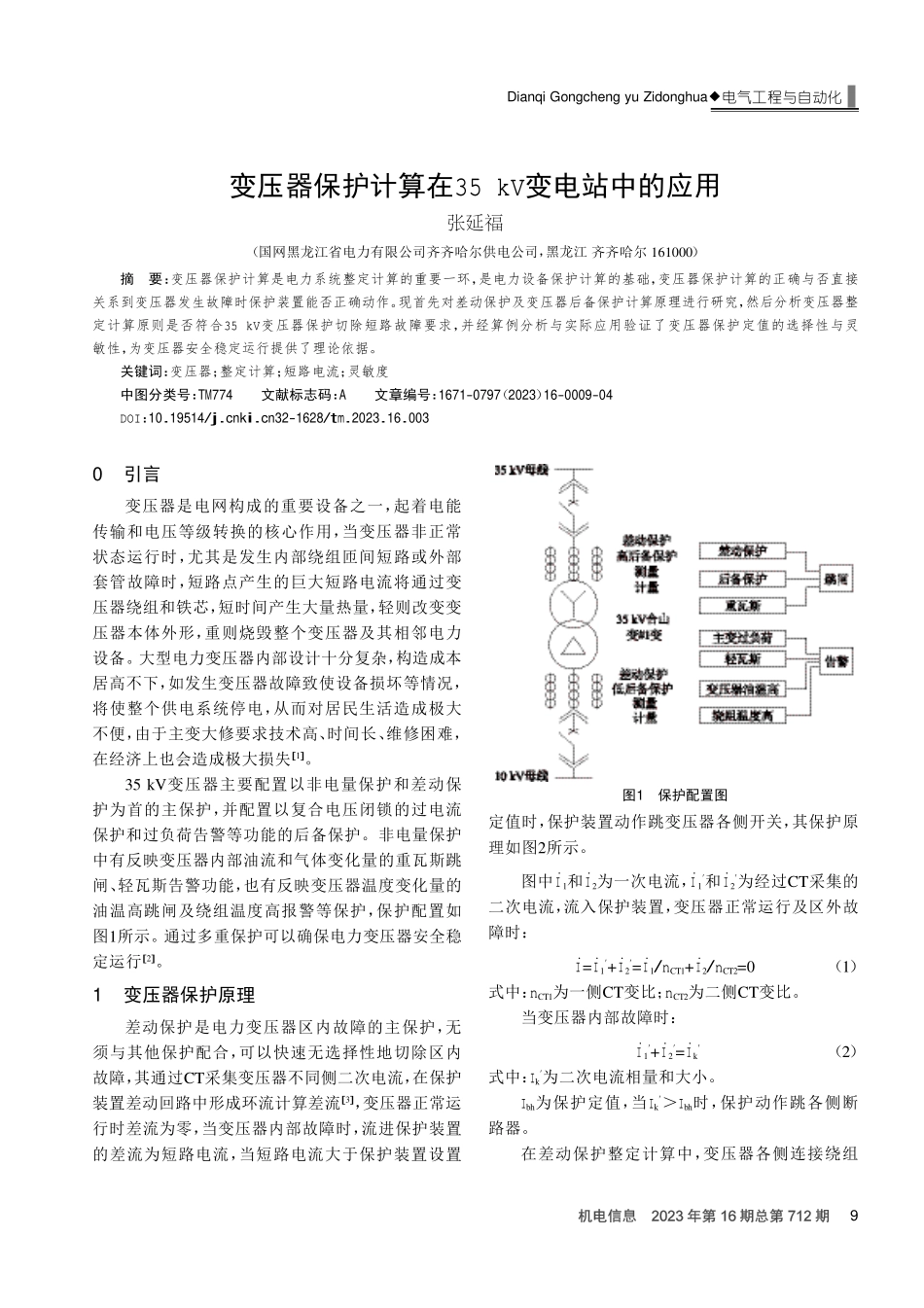

0引言变压器是电网构成的重要设备之一，起着电能传输和电压等级转换的核心作用，当变压器非正常状态运行时，尤其是发生内部绕组匝间短路或外部套管故障时，短路点产生的巨大短路电流将通过变压器绕组和铁芯，短时间产生大量热量，轻则改变变压器本体外形，重则烧毁整个变压器及其相邻电力设备。大型电力变压器内部设计十分复杂，构造成本居高不下，如发生变压器故障致使设备损坏等情况，将使整个供电系统停电，从而对居民生活造成极大不便，由于主变大修要求技术高、时间长、维修困难，在经济上也会造成极大损失[1]。35kV变压器主要配置以非电量保护和差动保护为首的主保护，并配置以复合电压闭锁的过电流保护和过负荷告警等功能的后备保护。非电量保护中有反映变压器内部油流和气体变化量的重瓦斯跳闸、轻瓦斯告警功能，也有反映变压器温度变化量的油温高跳闸及绕组温度高报警等保护，保护配置如图1所示。通过多重保护可以确保电力变压器安全稳定运行[2]。1变压器保护原理差动保护是电力变压器区内故障的主保护，无须与其他保护配合，可以快速无选择性地切除区内故障，其通过CT采集变压器不同侧二次电流，在保护装置差动回路中形成环流计算差流[3]，变压器正常运行时差流为零，当变压器内部故障时，流进保护装置的差流为短路电流，当短路电流大于保护装置设置定值时，保护装置动作跳变压器各侧开关，其保护原理如图2所示。图中I觶1和I觶2为一次电流，I觶1忆和I觶2忆为经过CT采集的二次电流，流入保护装置，变压器正常运行及区外故障时：I觶=I觶1忆+I觶2忆=I觶1/nCT1+I觶2/nCT2=0（1）式中：nCT1为一侧CT变比；nCT2为二侧CT变比。当变压器内部故障时：I觶1忆+I觶2忆=I觶k忆（2）式中：Ik忆为二次电流相量和大小。Ibh为保护定值，当Ik忆＞Ibh时，保护动作跳各侧断路器。在差动保护整定计算中，变压器各侧连接绕组变压器保护计算在35kV变电站中的应用张延福（国网黑龙江省电力有限公司齐齐哈尔供电公司，黑龙江齐齐哈尔161000）摘要：变压器保护计算是电力系统整定计算的重要一环，是电力设备保护计算的基础，变压器保护计算的正确与否直接关系到变压器发生故障时保护装置能否正确动作。现首先对差动保护及变压器后备保护计算原理进行研究，然后分析变压器整定计算原则是否符合35kV变压器保护切除短路故障要求，并经算例分析与实际应用验证了变压器保护定值的选择性与灵敏性，为变压器安全稳定运行提供了理论依据。关键词：变压器；整定计算；短路电...
