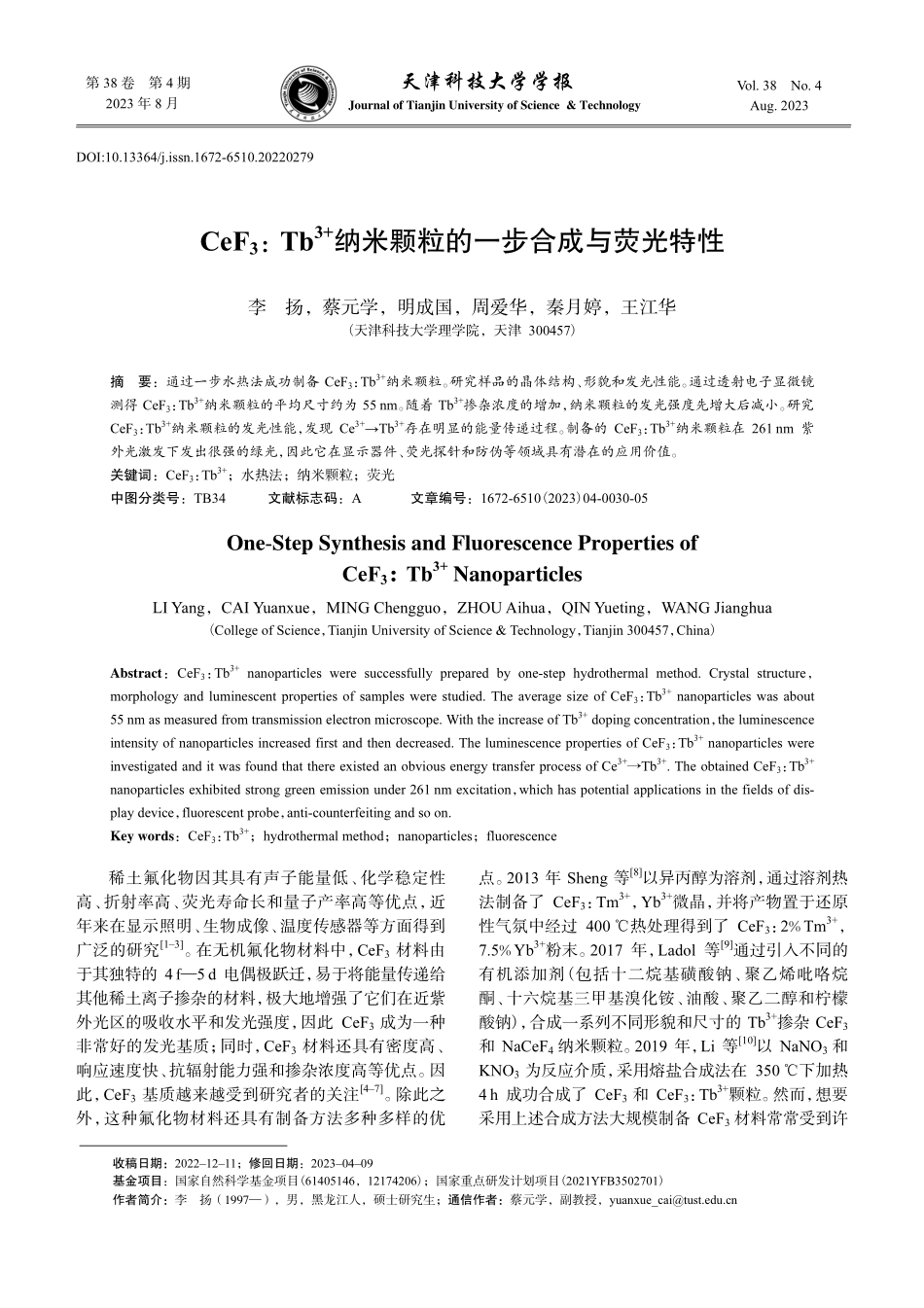

第38卷第4期2023年8月天津科技大学学报JournalofTianjinUniversityofScience&TechnologyVol.38No.4Aug.2023收稿日期：2022–12–11；修回日期：2023–04–09基金项目：国家自然科学基金项目(61405146，12174206)；国家重点研发计划项目(2021YFB3502701)作者简介：李扬（1997—），男，黑龙江人，硕士研究生；通信作者：蔡元学，副教授，yuanxue_cai@tust.edu.cnCeF3：Tb3+纳米颗粒的一步合成与荧光特性李扬，蔡元学，明成国，周爱华，秦月婷，王江华(天津科技大学理学院，天津300457)摘要：通过一步水热法成功制备CeF3：Tb3+纳米颗粒。研究样品的晶体结构、形貌和发光性能。通过透射电子显微镜测得CeF3：Tb3+纳米颗粒的平均尺寸约为55nm。随着Tb3+掺杂浓度的增加，纳米颗粒的发光强度先增大后减小。研究CeF3：Tb3+纳米颗粒的发光性能，发现Ce3+→Tb3+存在明显的能量传递过程。制备的CeF3：Tb3+纳米颗粒在261nm紫外光激发下发出很强的绿光，因此它在显示器件、荧光探针和防伪等领域具有潜在的应用价值。关键词：CeF3：Tb3+；水热法；纳米颗粒；荧光中图分类号：TB34文献标志码：A文章编号：1672-6510(2023)04-0030-05One-StepSynthesisandFluorescencePropertiesofCeF3：Tb3+NanoparticlesLIYang，CAIYuanxue，MINGChengguo，ZHOUAihua，QINYueting，WANGJianghua(CollegeofScience，TianjinUniversityofScience&Technology，Tianjin300457，China)Abstract：CeF3：Tb3+nanoparticlesweresuccessfullypreparedbyone-stephydrothermalmethod.Crystalstructure，morphologyandluminescentpropertiesofsampleswerestudied.TheaveragesizeofCeF3：Tb3+nanoparticleswasabout55nmasmeasuredfromtransmissionelectronmicroscope.WiththeincreaseofTb3+dopingconcentration，theluminescenceintensityofnanoparticlesincreasedfirstandthendecreased.TheluminescencepropertiesofCeF3：Tb3+nanoparticleswereinvestigatedanditwasfoundthatthereexistedanobviousenergytransferprocessofCe3+→Tb3+.TheobtainedCeF3：Tb3+nanoparticlesexhibitedstronggreenemissionunder261nmexcitation，whichhaspotentialapplicationsinthefieldsofdis-playdevice，fluorescentprobe，anti-counterfeitingandsoon.Keywords：CeF3：Tb3+；hydrothermalmethod；nanoparticles；fluorescence稀土氟化物因其具有声子能量低、化学稳定性高、折射率高、荧光寿命长和量子产率高...
