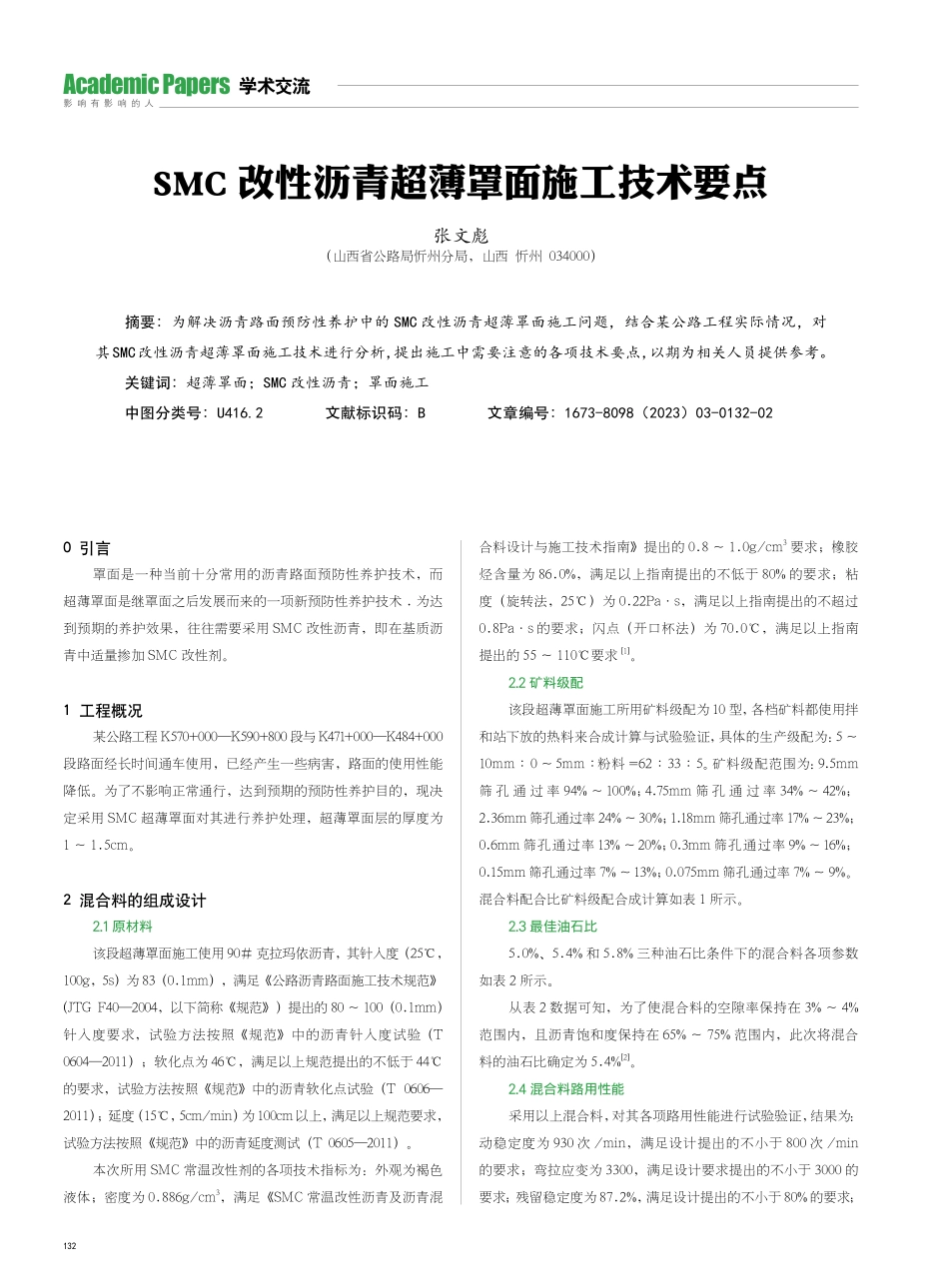

132AcademicPapers学术交流影响有影响的人SMC改性沥青超薄罩面施工技术要点张文彪（山西省公路局忻州分局，山西忻州034000）摘要：为解决沥青路面预防性养护中的SMC改性沥青超薄罩面施工问题，结合某公路工程实际情况，对其SMC改性沥青超薄罩面施工技术进行分析，提出施工中需要注意的各项技术要点，以期为相关人员提供参考。关键词：超薄罩面；SMC改性沥青；罩面施工中图分类号：U416.2文献标识码：B文章编号：1673-8098（2023）03-0132-020引言罩面是一种当前十分常用的沥青路面预防性养护技术，而超薄罩面是继罩面之后发展而来的一项新预防性养护技术.为达到预期的养护效果，往往需要采用SMC改性沥青，即在基质沥青中适量掺加SMC改性剂。1工程概况某公路工程K570+000—K590+800段与K471+000—K484+000段路面经长时间通车使用，已经产生一些病害，路面的使用性能降低。为了不影响正常通行，达到预期的预防性养护目的，现决定采用SMC超薄罩面对其进行养护处理，超薄罩面层的厚度为1～1.5cm。2混合料的组成设计2.1原材料该段超薄罩面施工使用90#克拉玛依沥青，其针入度（25℃，100g，5s）为83（0.1mm），满足《公路沥青路面施工技术规范》(JTGF40—2004，以下简称《规范》）提出的80～100（0.1mm）针入度要求，试验方法按照《规范》中的沥青针入度试验（T0604—2011）；软化点为46℃，满足以上规范提出的不低于44℃的要求，试验方法按照《规范》中的沥青软化点试验（T0606—2011）；延度（15℃，5cm/min）为100cm以上，满足以上规范要求，试验方法按照《规范》中的沥青延度测试（T0605—2011）。本次所用SMC常温改性剂的各项技术指标为：外观为褐色液体；密度为0.886g/cm3，满足《SMC常温改性沥青及沥青混合料设计与施工技术指南》提出的0.8～1.0g/cm3要求；橡胶烃含量为86.0%，满足以上指南提出的不低于80%的要求；粘度（旋转法，25℃）为0.22Pa·s，满足以上指南提出的不超过0.8Pa·s的要求；闪点（开口杯法）为70.0℃，满足以上指南提出的55～110℃要求[1]。2.2矿料级配该段超薄罩面施工所用矿料级配为10型，各档矿料都使用拌和站下放的热料来合成计算与试验验证，具体的生产级配为：5～10mm∶0～5mm∶粉料=62∶33∶5。矿料级配范围为：9.5mm筛孔通过率94%～100%；4.75mm筛孔通过率34%～42%；2.36mm筛孔通过率24%～30%；1.18mm筛孔通过率17%～23%；0.6mm筛孔通过率13%～20%；0.3mm筛孔通过率9%～16%；0.15mm筛孔通过率7%～13%；0.075mm筛孔通过...
