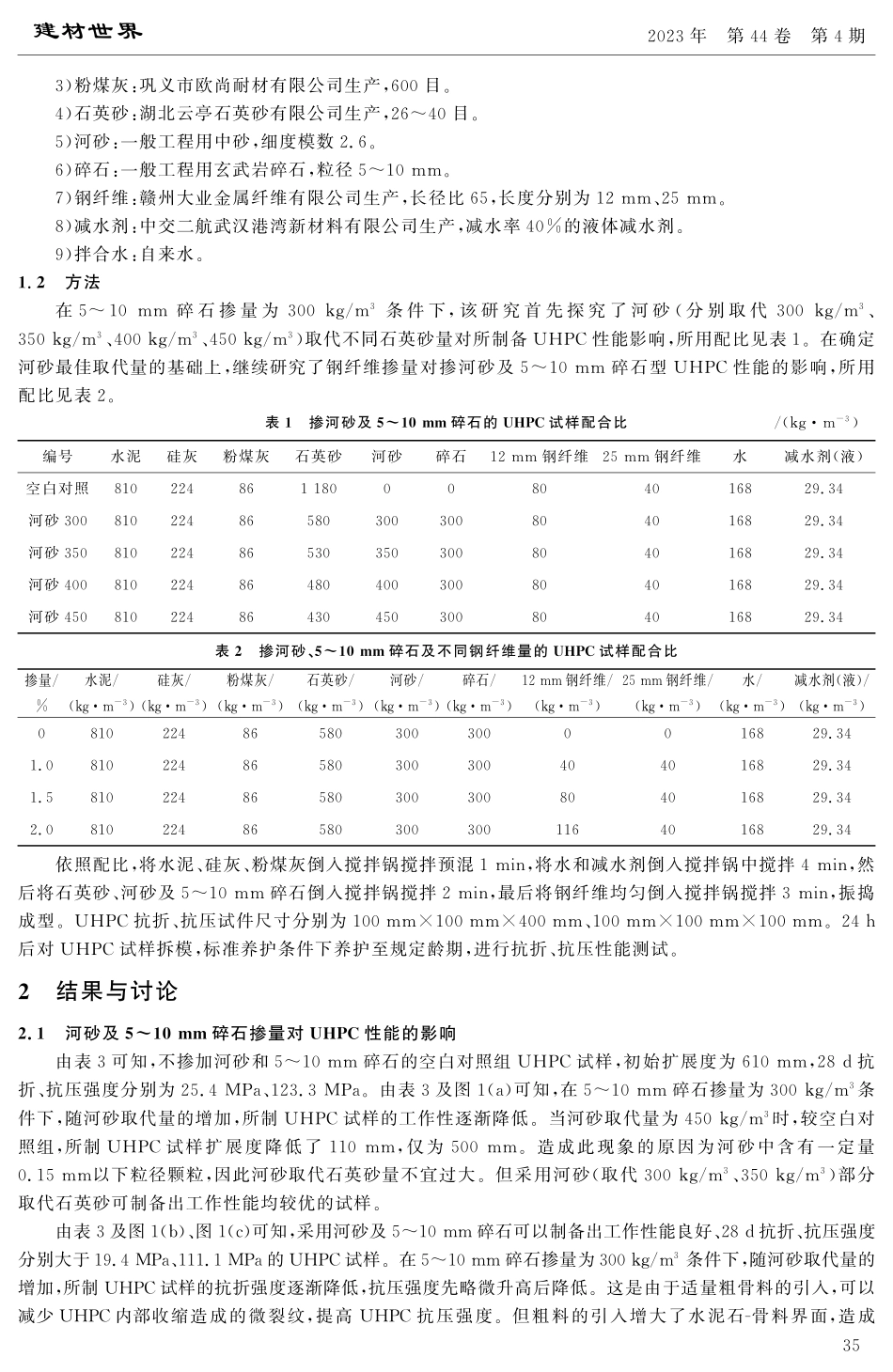

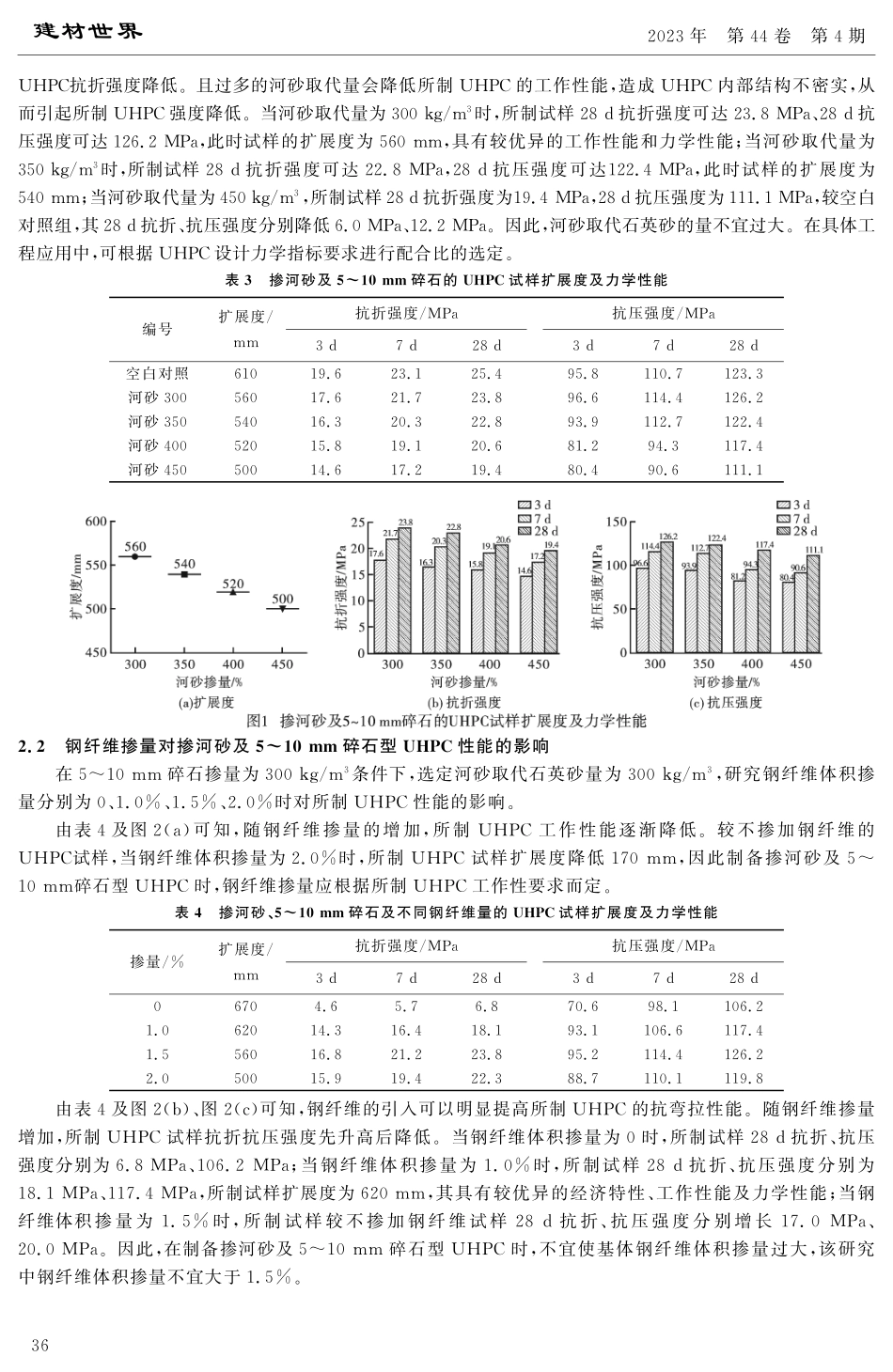

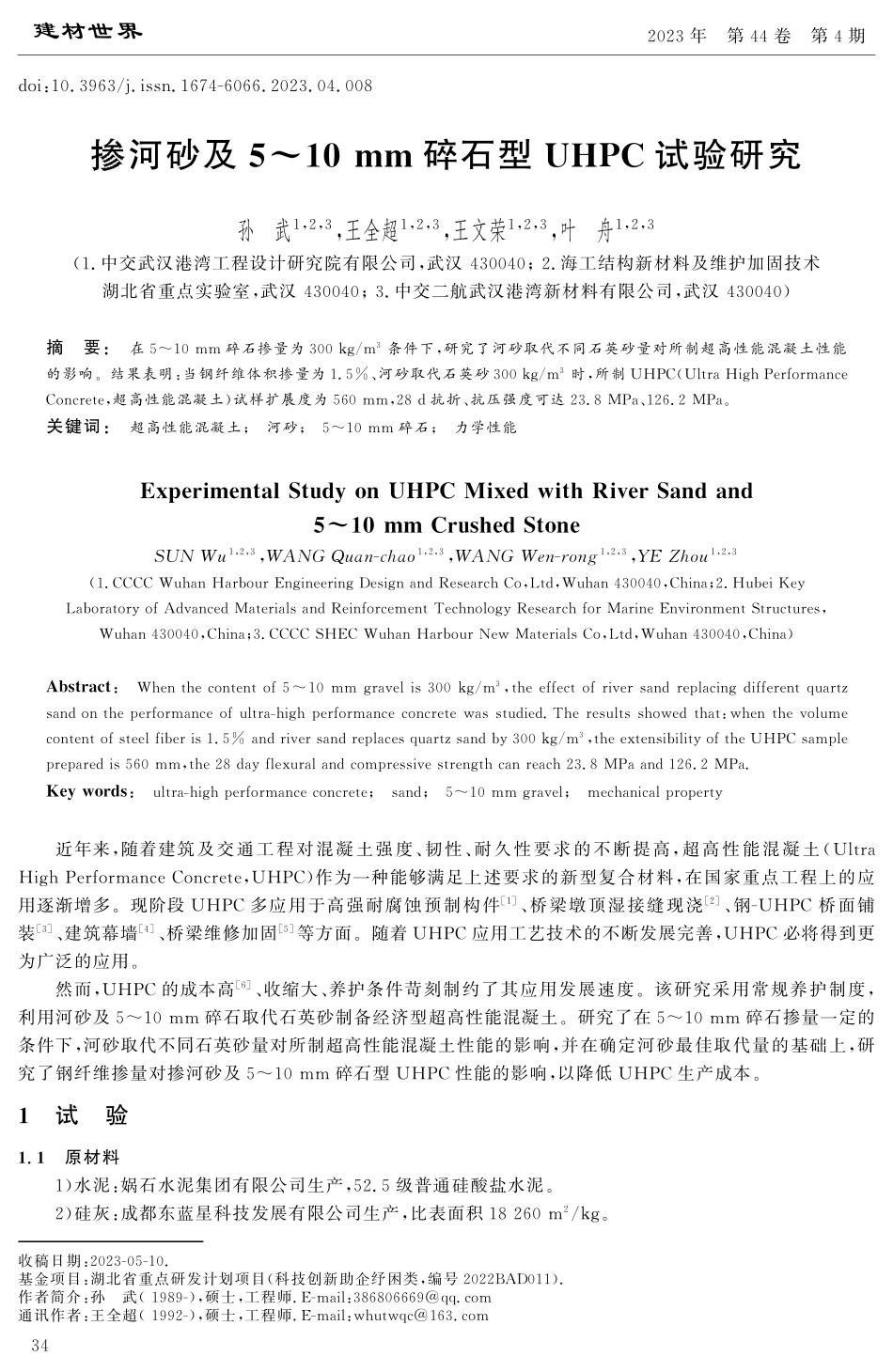

doi:10.3963/j.issn.1674-6066.2023.04.008掺河砂及5~10mm碎石型UHPC试验研究孙武1,2,3,王全超1,2,3,王文荣1,2,3,叶舟1,2,3(1.中交武汉港湾工程设计研究院有限公司,武汉430040;2.海工结构新材料及维护加固技术湖北省重点实验室,武汉430040;3.中交二航武汉港湾新材料有限公司,武汉430040)摘要:在5~10mm碎石掺量为300kg/m3条件下,研究了河砂取代不同石英砂量对所制超高性能混凝土性能的影响。结果表明:当钢纤维体积掺量为1.5%、河砂取代石英砂300kg/m3时,所制UHPC(UltraHighPerformanceConcrete,超高性能混凝土)试样扩展度为560mm,28d抗折、抗压强度可达23.8MPa、126.2MPa。关键词:超高性能混凝土;河砂;5~10mm碎石;力学性能ExperimentalStudyonUHPCMixedwithRiverSandand5~10mmCrushedStoneSUNWu1,2,3,WANGQuan-chao1,2,3,WANGWen-rong1,2,3,YEZhou1,2,3(1.CCCCWuhanHarbourEngineeringDesignandResearchCo,Ltd,Wuhan430040,China;2.HubeiKeyLaboratoryofAdvancedMaterialsandReinforcementTechnologyResearchforMarineEnvironmentStructures,Wuhan430040,China;3.CCCCSHECWuhanHarbourNewMaterialsCo,Ltd,Wuhan430040,China)Abstract:Whenthecontentof5~10mmgravelis300kg/m3,theeffectofriversandreplacingdifferentquartzsandontheperformanceofultra-highperformanceconcretewasstudied.Theresultsshowedthat:whenthevolumecontentofsteelfiberis1.5%andriversandreplacesquartzsandby300kg/m3,theextensibilityoftheUHPCsamplepreparedis560mm,the28dayflexuralandcompressivestrengthcanreach23.8MPaand126.2MPa.Keywords:ultra-highperformanceconcrete;sand;5~10mmgravel;mechanicalproperty收稿日期:2023-05-10.基金项目:湖北省重点研发计划项目(科技创新助企纾困类,编号2022BAD011).作者简介:孙武(1989-),硕士,工程师.E-mail:386806669@qq.com通讯作者:王全超(1992-),硕士,工程师.E-mail:whutwqc@163.com近年来,随着建筑及交通工程对混凝土强度、韧性、耐久性要求的不断提高,超高性能混凝土(UltraHighPerformanceConcrete,UHPC)作为一种能够满足上述要求的新型复合材料,在国家重点工程上的应用逐渐增多。现阶段UHPC多应用于高强耐腐蚀预制构件[1]、桥梁墩顶湿接缝现浇[2]、钢-UHPC桥面铺装[3]、建筑幕墙[4]、桥梁维修加固[5]等方面。随着UHPC应用工艺技术的不断发展完善,UHPC必将得到更为广泛的应用。然而,UHPC的成本高[6]、收缩大、养护条...
