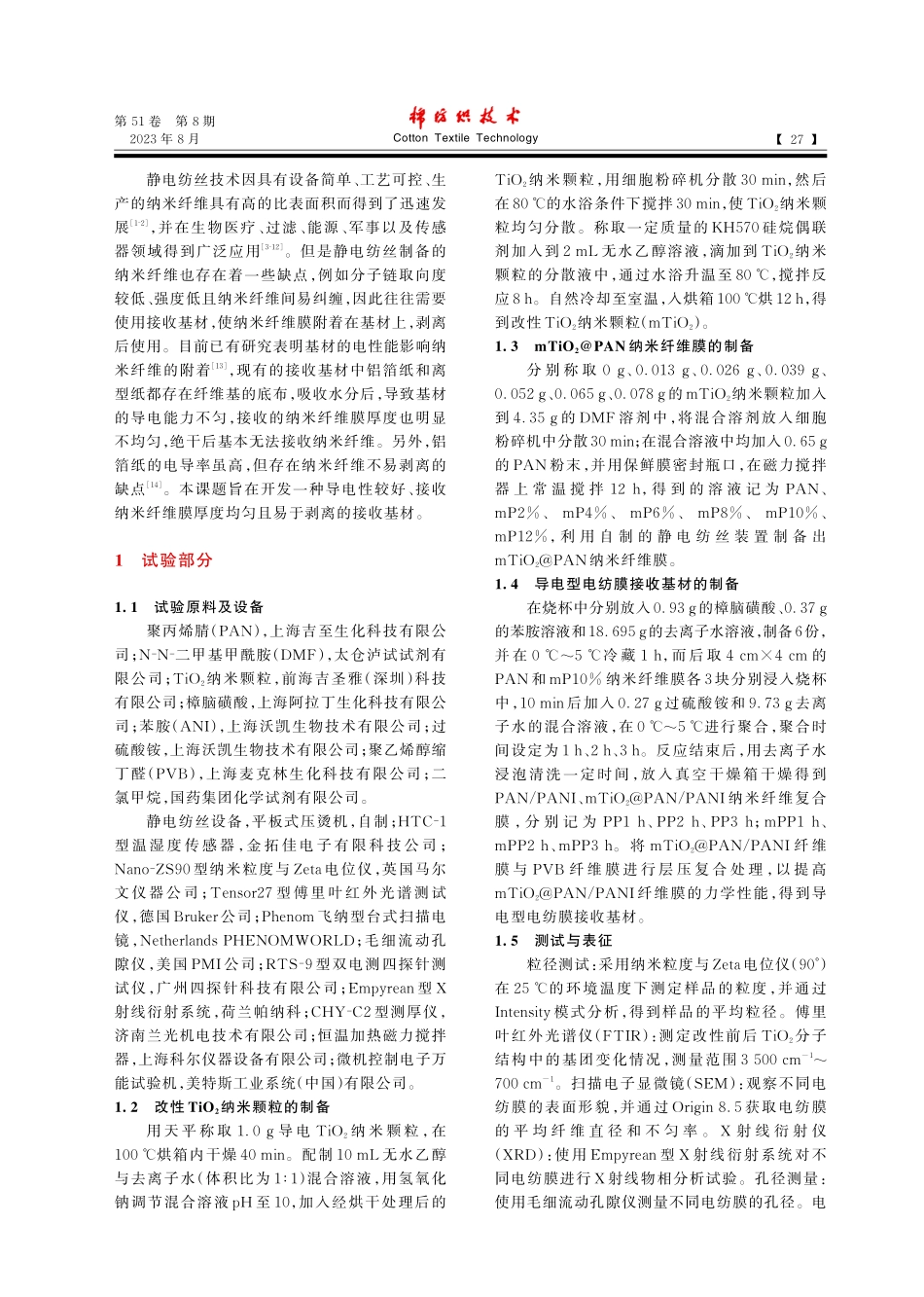

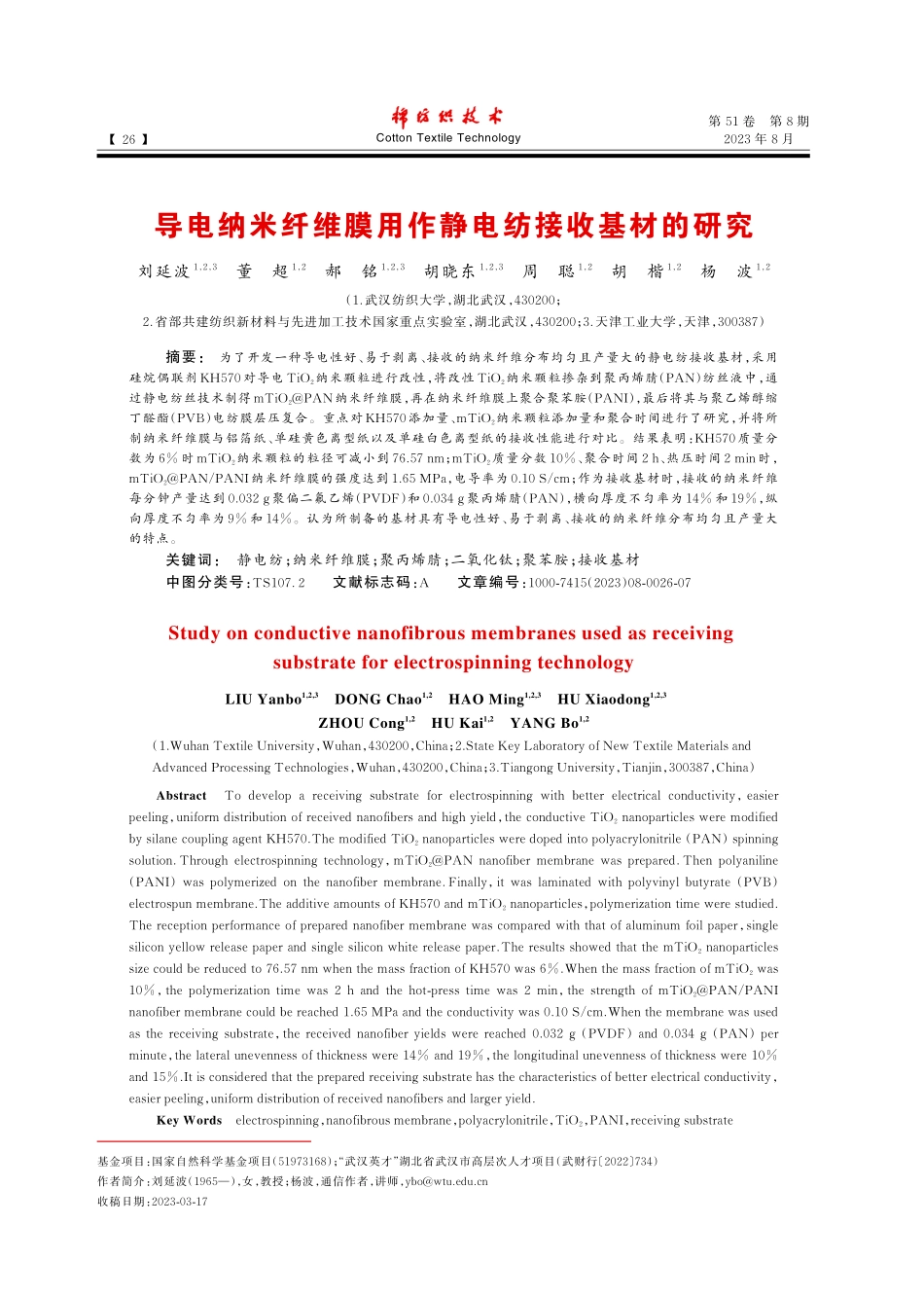

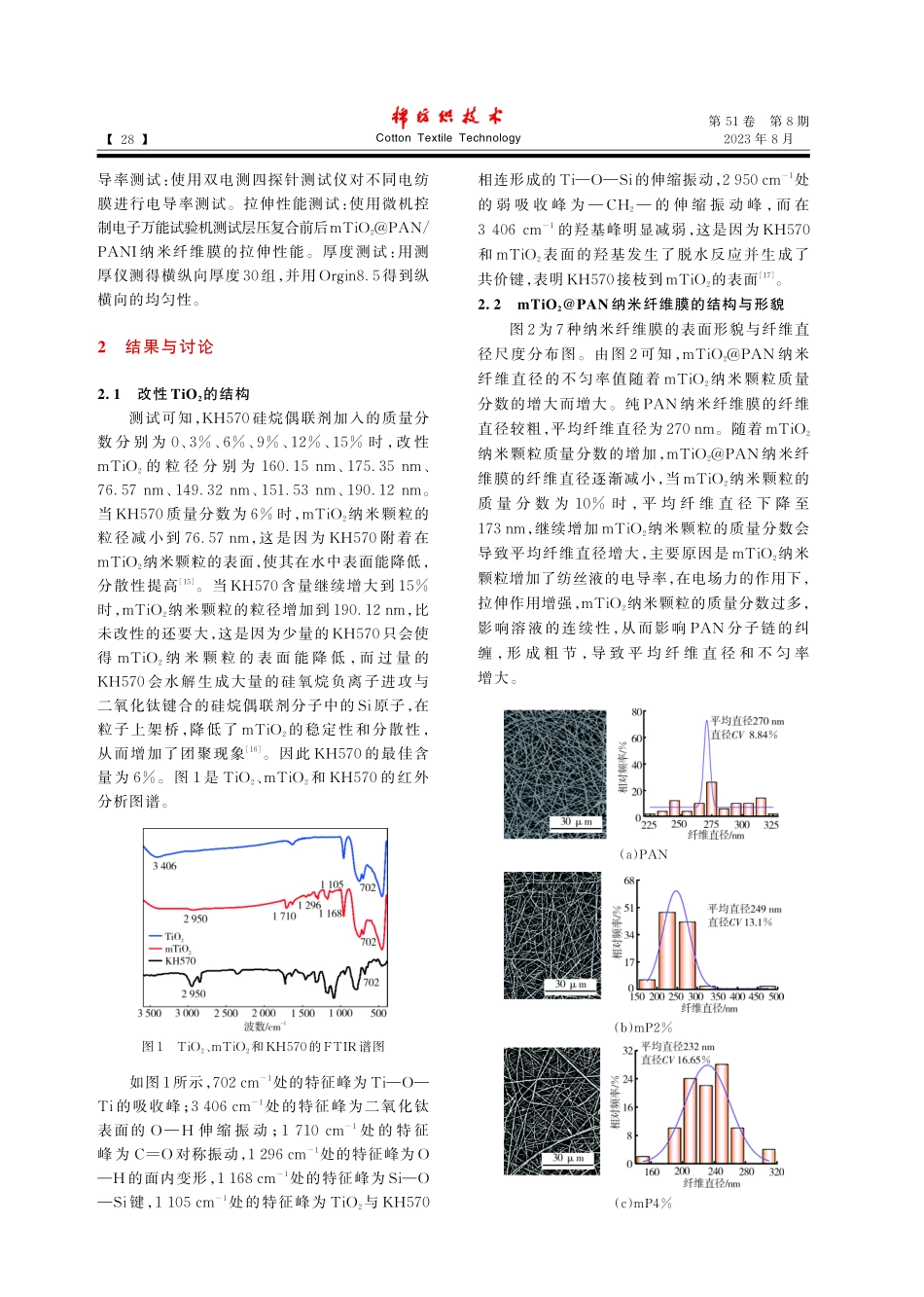

第51卷第8期2023年8月CottonTextileTechnology导电纳米纤维膜用作静电纺接收基材的研究刘延波1,2,3董超1,2郝铭1,2,3胡晓东1,2,3周聪1,2胡楷1,2杨波1,2（1.武汉纺织大学，湖北武汉，430200；2.省部共建纺织新材料与先进加工技术国家重点实验室，湖北武汉，430200；3.天津工业大学，天津，300387）摘要：为了开发一种导电性好、易于剥离、接收的纳米纤维分布均匀且产量大的静电纺接收基材，采用硅烷偶联剂KH570对导电TiO2纳米颗粒进行改性，将改性TiO2纳米颗粒掺杂到聚丙烯腈（PAN）纺丝液中，通过静电纺丝技术制得mTiO2@PAN纳米纤维膜，再在纳米纤维膜上聚合聚苯胺（PANI），最后将其与聚乙烯醇缩丁醛酯（PVB）电纺膜层压复合。重点对KH570添加量、mTiO2纳米颗粒添加量和聚合时间进行了研究，并将所制纳米纤维膜与铝箔纸、单硅黄色离型纸以及单硅白色离型纸的接收性能进行对比。结果表明：KH570质量分数为6%时mTiO2纳米颗粒的粒径可减小到76.57nm；mTiO2质量分数10%、聚合时间2h、热压时间2min时，mTiO2@PAN/PANI纳米纤维膜的强度达到1.65MPa，电导率为0.10S/cm；作为接收基材时，接收的纳米纤维每分钟产量达到0.032g聚偏二氟乙烯（PVDF）和0.034g聚丙烯腈（PAN），横向厚度不匀率为14%和19%，纵向厚度不匀率为9%和14%。认为所制备的基材具有导电性好、易于剥离、接收的纳米纤维分布均匀且产量大的特点。关键词：静电纺；纳米纤维膜；聚丙烯腈；二氧化钛；聚苯胺；接收基材中图分类号：TS107.2文献标志码：A文章编号：1000-7415（2023）08-0026-07StudyonconductivenanofibrousmembranesusedasreceivingsubstrateforelectrospinningtechnologyLIUYanbo1,2,3DONGChao1,2HAOMing1,2,3HUXiaodong1,2,3ZHOUCong1,2HUKai1,2YANGBo1,2（1.WuhanTextileUniversity，Wuhan，430200，China；2.StateKeyLaboratoryofNewTextileMaterialsandAdvancedProcessingTechnologies，Wuhan，430200，China；3.TiangongUniversity，Tianjin，300387，China）AbstractTodevelopareceivingsubstrateforelectrospinningwithbetterelectricalconductivity，easierpeeling，uniformdistributionofreceivednanofibersandhighyield，theconductiveTiO2nanoparticlesweremodifiedbysilanecouplingagentKH570.ThemodifiedTiO2nanoparticlesweredopedintopolyacrylonitrile（PAN）spinningsolution.Throughelectrospinningtechnology，mTiO2@PANnanofibermembranewasprepared.Thenp...
