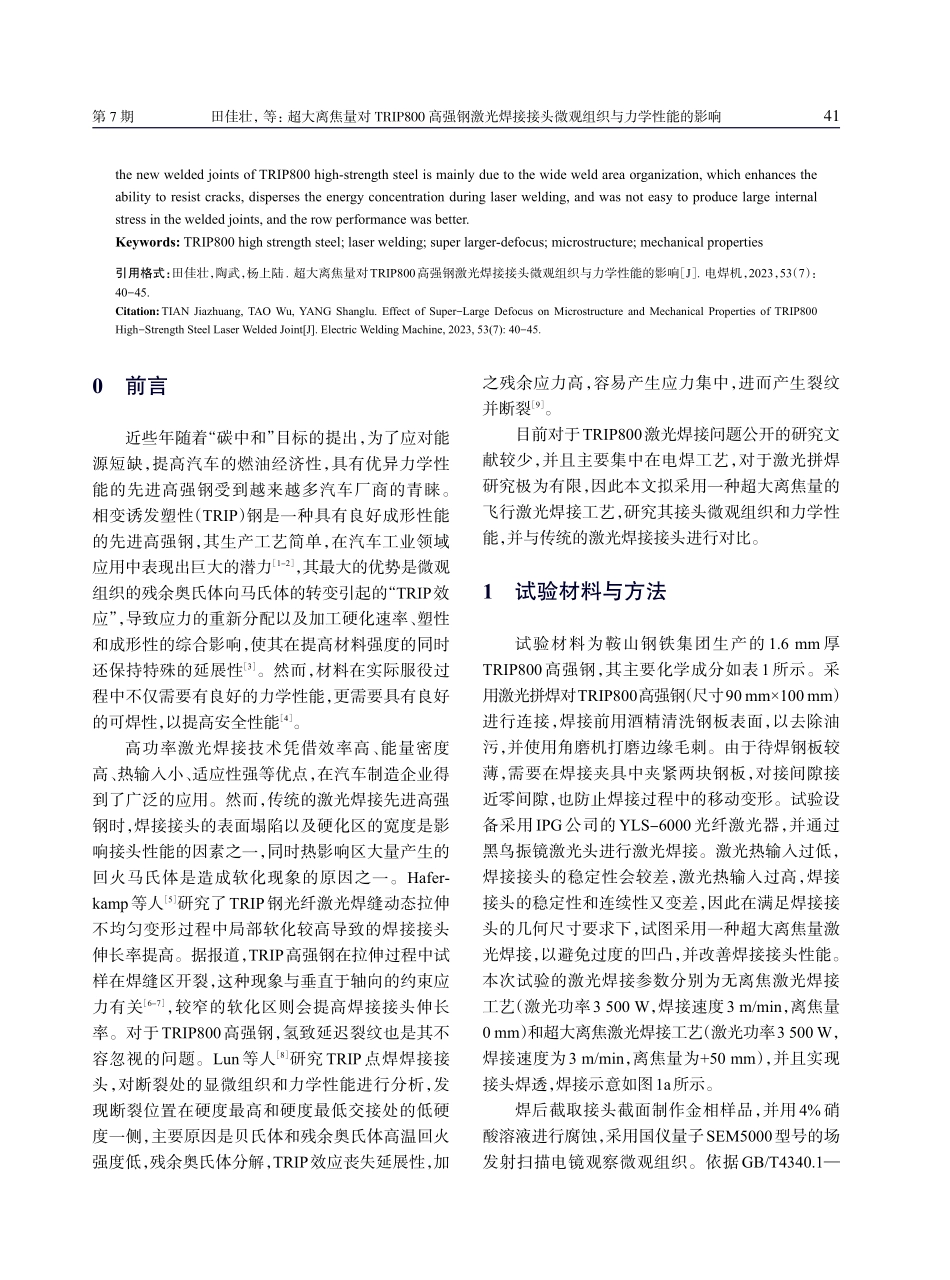

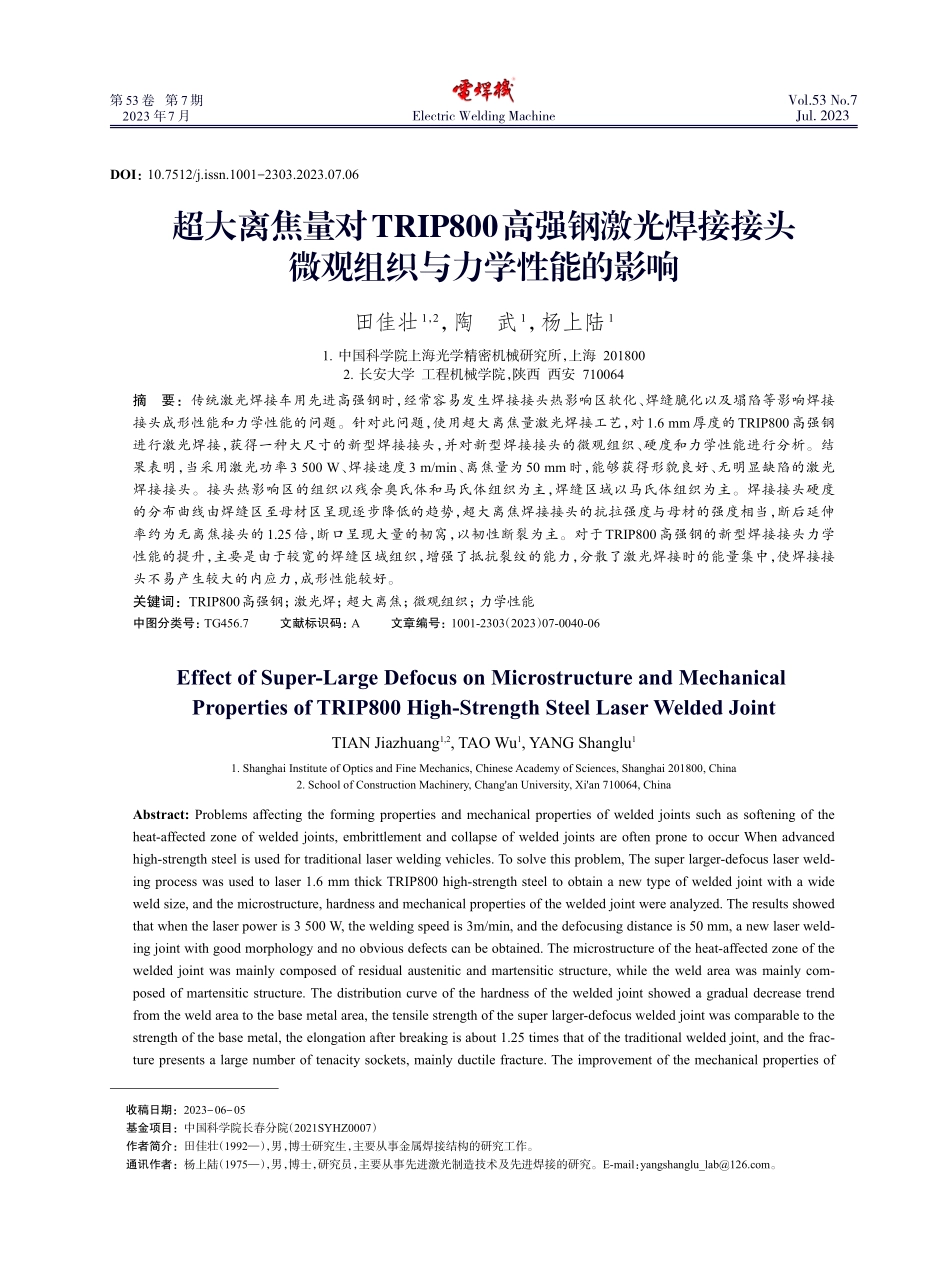

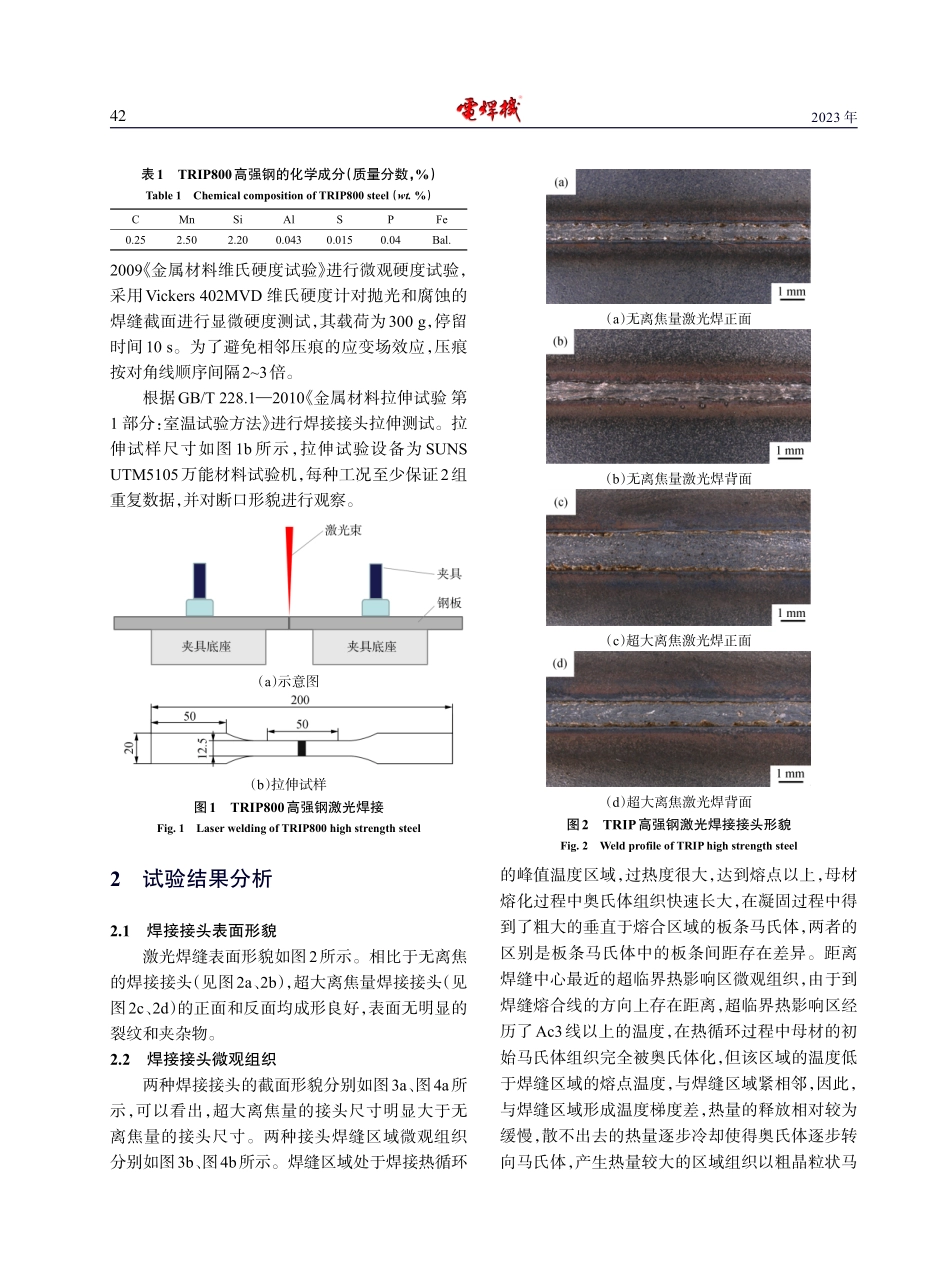

ElectricWeldingMachineVol.53No.7Jul.2023第53卷第7期2023年7月超大离焦量对TRIP800高强钢激光焊接接头微观组织与力学性能的影响田佳壮1，2，陶武1，杨上陆11.中国科学院上海光学精密机械研究所，上海2018002.长安大学工程机械学院，陕西西安710064摘要：传统激光焊接车用先进高强钢时，经常容易发生焊接接头热影响区软化、焊缝脆化以及塌陷等影响焊接接头成形性能和力学性能的问题。针对此问题，使用超大离焦量激光焊接工艺，对1.6mm厚度的TRIP800高强钢进行激光焊接，获得一种大尺寸的新型焊接接头，并对新型焊接接头的微观组织、硬度和力学性能进行分析。结果表明，当采用激光功率3500W、焊接速度3m/min、离焦量为50mm时，能够获得形貌良好、无明显缺陷的激光焊接接头。接头热影响区的组织以残余奥氏体和马氏体组织为主，焊缝区域以马氏体组织为主。焊接接头硬度的分布曲线由焊缝区至母材区呈现逐步降低的趋势，超大离焦焊接接头的抗拉强度与母材的强度相当，断后延伸率约为无离焦接头的1.25倍，断口呈现大量的韧窝，以韧性断裂为主。对于TRIP800高强钢的新型焊接接头力学性能的提升，主要是由于较宽的焊缝区域组织，增强了抵抗裂纹的能力，分散了激光焊接时的能量集中，使焊接接头不易产生较大的内应力，成形性能较好。关键词：TRIP800高强钢；激光焊；超大离焦；微观组织；力学性能中图分类号：TG456.7文献标识码：A文章编号：1001-2303（2023）07-0040-06EffectofSuper-LargeDefocusonMicrostructureandMechanicalPropertiesofTRIP800High-StrengthSteelLaserWeldedJointTIANJiazhuang1,2,TAOWu1,YANGShanglu11.ShanghaiInstituteofOpticsandFineMechanics,ChineseAcademyofSciences,Shanghai201800,China2.SchoolofConstructionMachinery,Chang'anUniversity,Xi'an710064,ChinaAbstract:Problemsaffectingtheformingpropertiesandmechanicalpropertiesofweldedjointssuchassofteningoftheheat-affectedzoneofweldedjoints,embrittlementandcollapseofweldedjointsareoftenpronetooccurWhenadvancedhigh-strengthsteelisusedfortraditionallaserweldingvehicles.Tosolvethisproblem,Thesuperlarger-defocuslaserweld‐ingprocesswasusedtolaser1.6mmthickTRIP800high-strengthsteeltoobtainanewtypeofweldedjointwithawideweldsize,andthemicrostructure,hardnessandmechanicalpropertiesoftheweldedjointwereanalyzed.Theresultsshowedthat...
