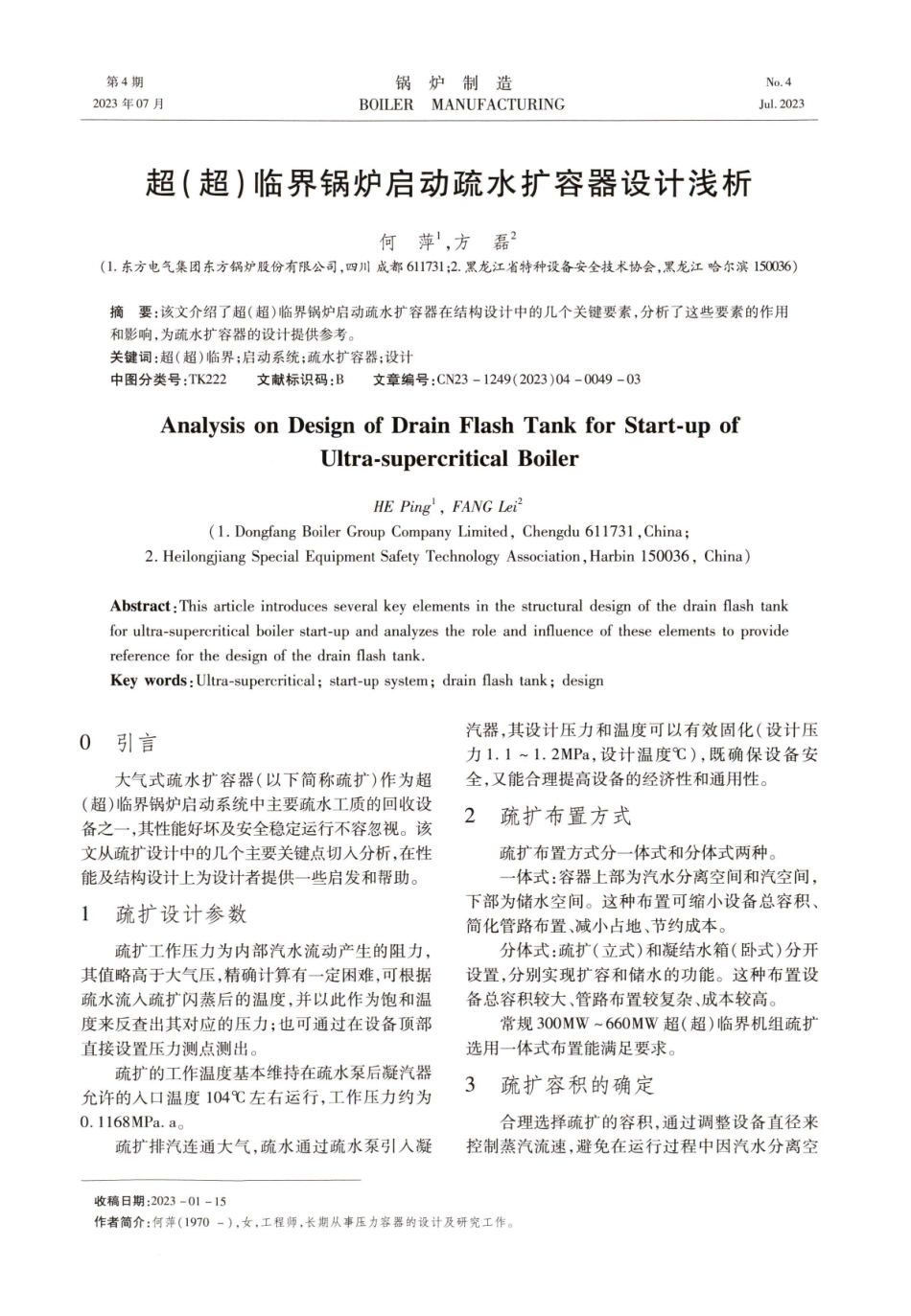

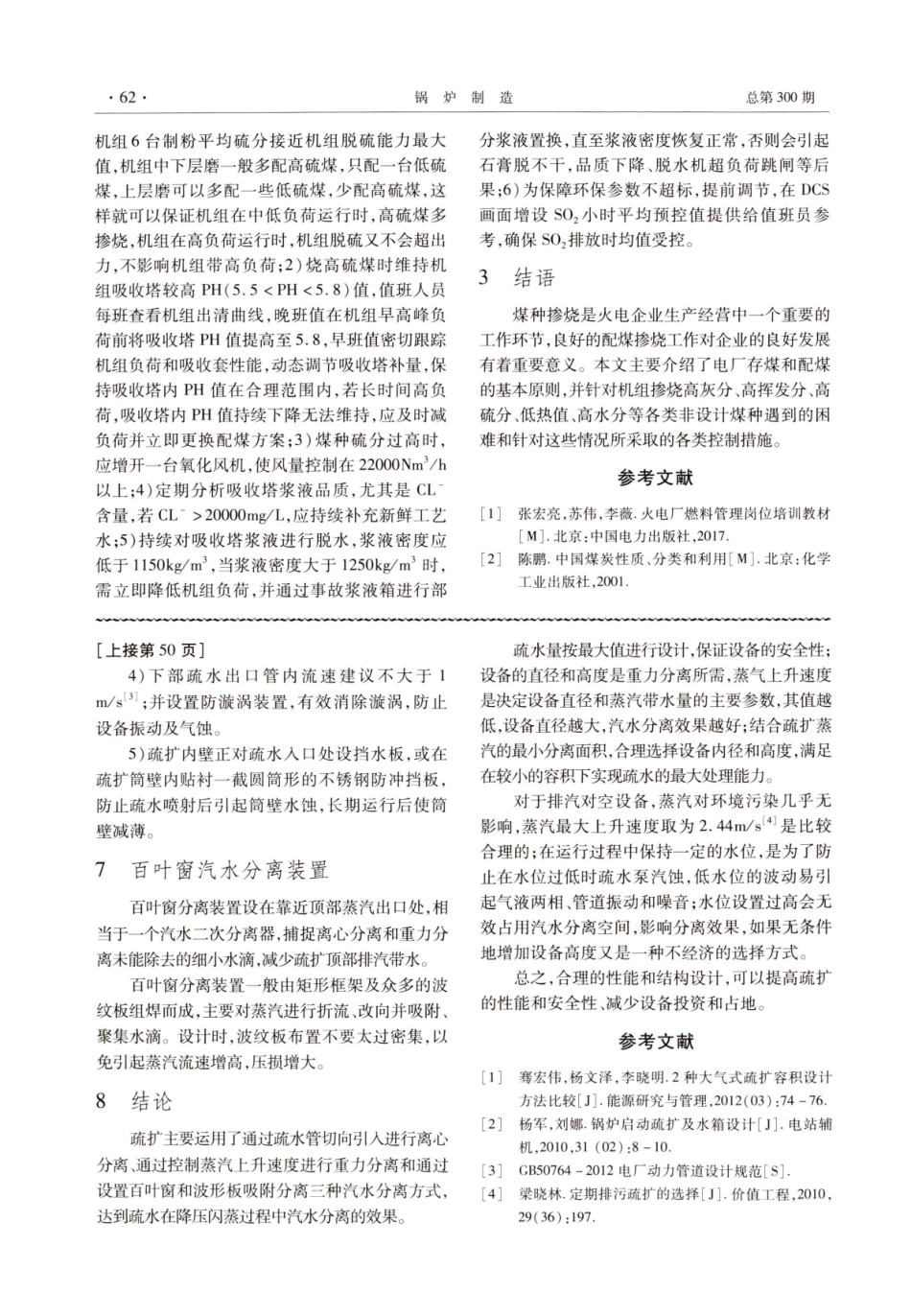

Jul.2023BOILERMANUFACTURING2023年07月No.4造锅第4期炉制超（超）临界锅炉启动疏水扩容器设计浅析何萍，方磊2（1.东方电气集团东方锅炉股份有限公司，四川成都611731;2.黑龙江省特种设备安全技术协会，黑龙江哈尔滨150036）摘要：该文介绍了超（超）临界锅炉启动疏水扩容器在结构设计中的几个关键要素，分析了这些要素的作用和影响，为疏水扩容器的设计提供参考。关键词：超（超）临界；启动系统；疏水扩容器；设计中图分类号：TK222文献标识码：B文章编号：CN23-1249（2023)04-0049-03AnalysisonDesignofDrainFlashTankforStart-upofUltra-supercriticalBoilerHEPing',FANGLei?(1.DongfangBoilerGroupCompanyLimited,Chengdu611731,China;2.HeilongjiangSpecialEquipmentSafetyTechnologyAssociation,Harbin150036,China)Abstract:Thisarticleintroducesseveralkeyelementsinthestructuraldesignofthedrainflashtankforultra-supercriticalboilerstart-upandanalyzestheroleandinfluenceoftheseelementstoprovidereferenceforthedesignofthedrainflashtank.Keywords:Ultra-supercritical;start-upsystem;drainflashtank;design0引言大气式疏水扩容器（以下简称疏扩）作为超（超)临界锅炉启动系统中主要疏水工质的回收设备之一，其性能好坏及安全稳定运行不容忽视。该文从疏扩设计中的几个主要关键点切人分析，在性能及结构设计上为设计者提供一些启发和帮助。1疏扩设计参数疏扩工作压力为内部汽水流动产生的阻力，其值略高于大气压，精确计算有一定困难，可根据疏水流入疏扩闪蒸后的温度，并以此作为饱和温度来反查出其对应的压力；也可通过在设备顶部直接设置压力测点测出。疏扩的工作温度基本维持在疏水泵后凝汽器允许的入口温度104℃左右运行，工作压力约为0.1168MPa.a。疏扩排汽连通大气，疏水通过疏水泵引人凝汽器，其设计压力和温度可以有效固化（设计压力1.1~1.2MPa，设计温度℃），既确保设备安全，又能合理提高设备的经济性和通用性。2疏扩布置方式疏扩布置方式分一体式和分体式两种。一体式：容器上部为汽水分离空间和汽空间，下部为储水空间。这种布置可缩小设备总容积、简化管路布置、减小占地、节约成本。分体式：疏扩（立式）和凝结水箱（卧式）分开设置，分别实现扩容和储水的功能。这种布置设备总容积较大、管路布置较复杂、成本较高。常规300MW~660MW超（超）临界机组疏扩选用一体式布置能满足要求，3疏扩容积的确定合理选择疏...
