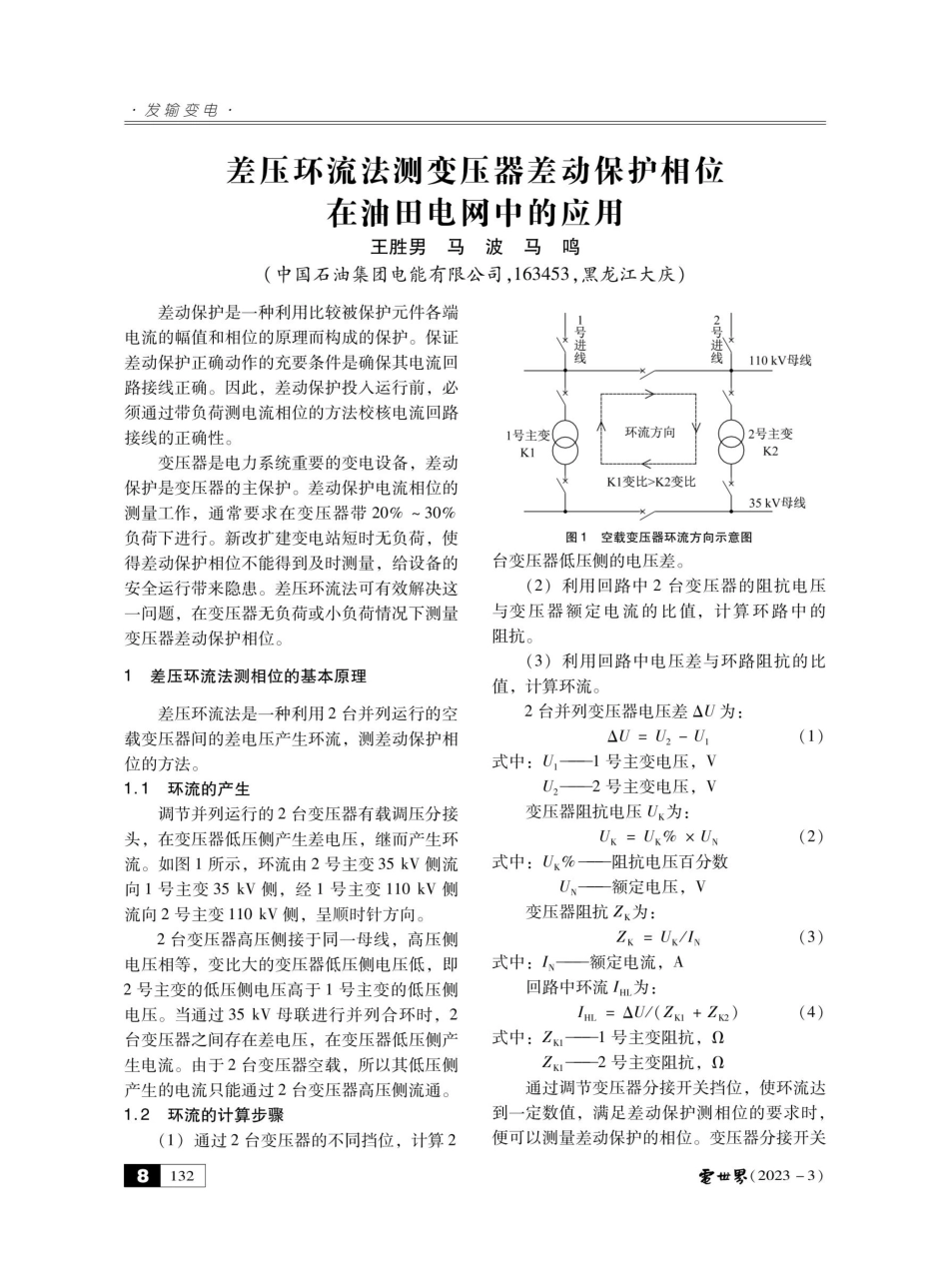

·发输变电·差压环流法测变压器差动保护相位在油田电网中的应用王胜男号马波马鸣（中国石油集团电能有限公司,163453，黑龙江大庆）差动保护是一种利用比较被保护元件各端电流的幅值和相位的原理而构成的保护。保证差动保护正确动作的充要条件是确保其电流回路接线正确。因此，差动保护投人运行前，必须通过带负荷测电流相位的方法校核电流回路接线的正确性。变压器是电力系统重要的变电设备，差动保护是变压器的主保护。差动保护电流相位的测量工作，通常要求在变压器带20%~30%负荷下进行。新改扩建变电站短时无负荷，使得差动保护相位不能得到及时测量，给设备的安全运行带来隐患。差压环流法可有效解决这一问题，在变压器无负荷或小负荷情况下测量变压器差动保护相位。1差压环流法测相位的基本原理差压环流法是一种利用2台并列运行的空载变压器间的差电压产生环流，测差动保护相位的方法。1.1环流的产生调节并列运行的2台变压器有载调压分接头，在变压器低压侧产生差电压，继而产生环流。如图1所示，环流由2号主变35kV侧流向1号主变35kV侧，经1号主变110kV侧流向2号主变110kV侧，呈顺时针方向。2台变压器高压侧接于同一母线，高压侧电压相等，变比大的变压器低压侧电压低，即2号主变的低压侧电压高于1号主变的低压侧电压。当通过35kV母联进行并列合环时，2台变压器之间存在差电压，在变压器低压侧产生电流。由于2台变压器空载，所以其低压侧产生的电流只能通过2台变压器高压侧流通。1.2环流的计算步骤（1）通过2台变压器的不同挡位，计算28132一号进线1号主变K1图1空载变压器环流方向示意图台变压器低压侧的电压差。（2）利用回路中2台变压器的阻抗电压与变压器额定电流的比值，计算环路中的阻抗。（3）利用回路中电压差与环路阻抗的比值，计算环流。2台并列变压器电压差△U为：AU=U,-U式中：U,——1号主变电压，VU,——2号主变电压，V变压器阻抗电压Uk为：Uk=Uk%×UN式中:Uk%一阻抗电压百分数UN额定电压，V变压器阻抗Zk为：Zk=Uk/IN式中：I——额定电流，A回路中环流IH为：IHL=△U/(ZkI+Zk2)式中：Zki——1号主变阻抗，ZK—2号主变阻抗，？通过调节变压器分接开关挡位，使环流达到一定数值，满足差动保护测相位的要求时，便可以测量差动保护的相位。变压器分接开关電世界(2023-3)2号进线环流方向K1变比>K2变比110kV母线2号主变K235kV母线(1)(2)(3)(4)·发输变电·挡位要经过严格计算后确定，以防变压器二次1、2号主变35kV侧额定电流In=63/循环...
