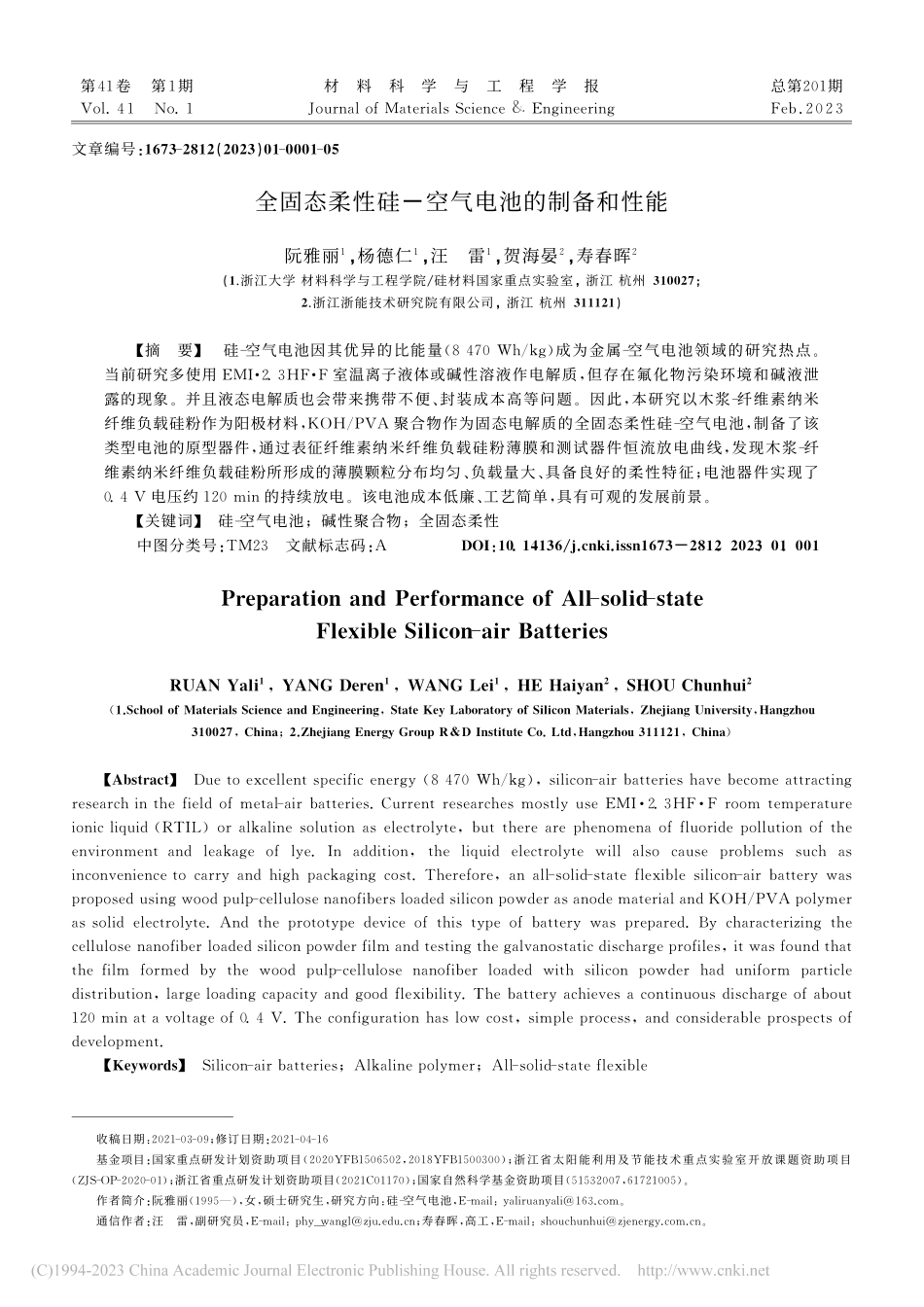

第４１卷第１期Ｖｏｌ．４１Ｎｏ．１材料科学与工程学报ＪｏｕｒｎａｌｏｆＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅ＆Ｅｎｇｉｎｅｅｒｉｎｇ总第２０１期Ｆｅｂ．２０２３文章编号：１６７３－２８１２（２０２３）０１－０００１－０５全固态柔性硅－空气电池的制备和性能阮雅丽１，杨德仁１，汪雷１，贺海晏２，寿春晖２（１．浙江大学材料科学与工程学院／硅材料国家重点实验室，浙江杭州３１００２７；２．浙江浙能技术研究院有限公司，浙江杭州３１１１２１）【摘要】硅－空气电池因其优异的比能量（８４７０Ｗｈ／ｋｇ）成为金属－空气电池领域的研究热点。当前研究多使用ＥＭＩ·２．３ＨＦ·Ｆ室温离子液体或碱性溶液作电解质，但存在氟化物污染环境和碱液泄露的现象。并且液态电解质也会带来携带不便、封装成本高等问题。因此，本研究以木浆－纤维素纳米纤维负载硅粉作为阳极材料，ＫＯＨ／ＰＶＡ聚合物作为固态电解质的全固态柔性硅－空气电池，制备了该类型电池的原型器件，通过表征纤维素纳米纤维负载硅粉薄膜和测试器件恒流放电曲线，发现木浆－纤维素纳米纤维负载硅粉所形成的薄膜颗粒分布均匀、负载量大、具备良好的柔性特征；电池器件实现了０．４Ｖ电压约１２０ｍｉｎ的持续放电。该电池成本低廉、工艺简单，具有可观的发展前景。【关键词】硅－空气电池；碱性聚合物；全固态柔性中图分类号：ＴＭ２３文献标志码：ＡＤＯＩ：１０．１４１３６／ｊ．ｃｎｋｉ．ｉｓｓｎ１６７３－２８１２．２０２３．０１．００１ＰｒｅｐａｒａｔｉｏｎａｎｄＰｅｒｆｏｒｍａｎｃｅｏｆＡｌｌ－ｓｏｌｉｄ－ｓｔａｔｅＦｌｅｘｉｂｌｅＳｉｌｉｃｏｎ－ａｉｒＢａｔｔｅｒｉｅｓＲＵＡＮＹａｌｉ１，ＹＡＮＧＤｅｒｅｎ１，ＷＡＮＧＬｅｉ１，ＨＥＨａｉｙａｎ２，ＳＨＯＵＣｈｕｎｈｕｉ２（１．ＳｃｈｏｏｌｏｆＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＳｔａｔｅＫｅｙＬａｂｏｒａｔｏｒｙｏｆＳｉｌｉｃｏｎＭａｔｅｒｉａｌｓ，ＺｈｅｊｉａｎｇＵｎｉｖｅｒｓｉｔｙ，Ｈａｎｇｚｈｏｕ３１００２７，Ｃｈｉｎａ；２．ＺｈｅｊｉａｎｇＥｎｅｒｇｙＧｒｏｕｐＲ＆ＤＩｎｓｔｉｔｕｔｅＣｏ．Ｌｔｄ，Ｈａｎｇｚｈｏｕ３１１１２１，Ｃｈｉｎａ）【Ａｂｓｔｒａｃｔ】Ｄｕｅｔｏｅｘｃｅｌｌｅｎｔｓｐｅｃｉｆｉｃｅｎｅｒｇｙ（８４７０Ｗｈ／ｋｇ），ｓｉｌｉｃｏｎ－ａｉｒｂａｔｔｅｒｉｅｓｈａｖｅｂｅｃｏｍｅ...
