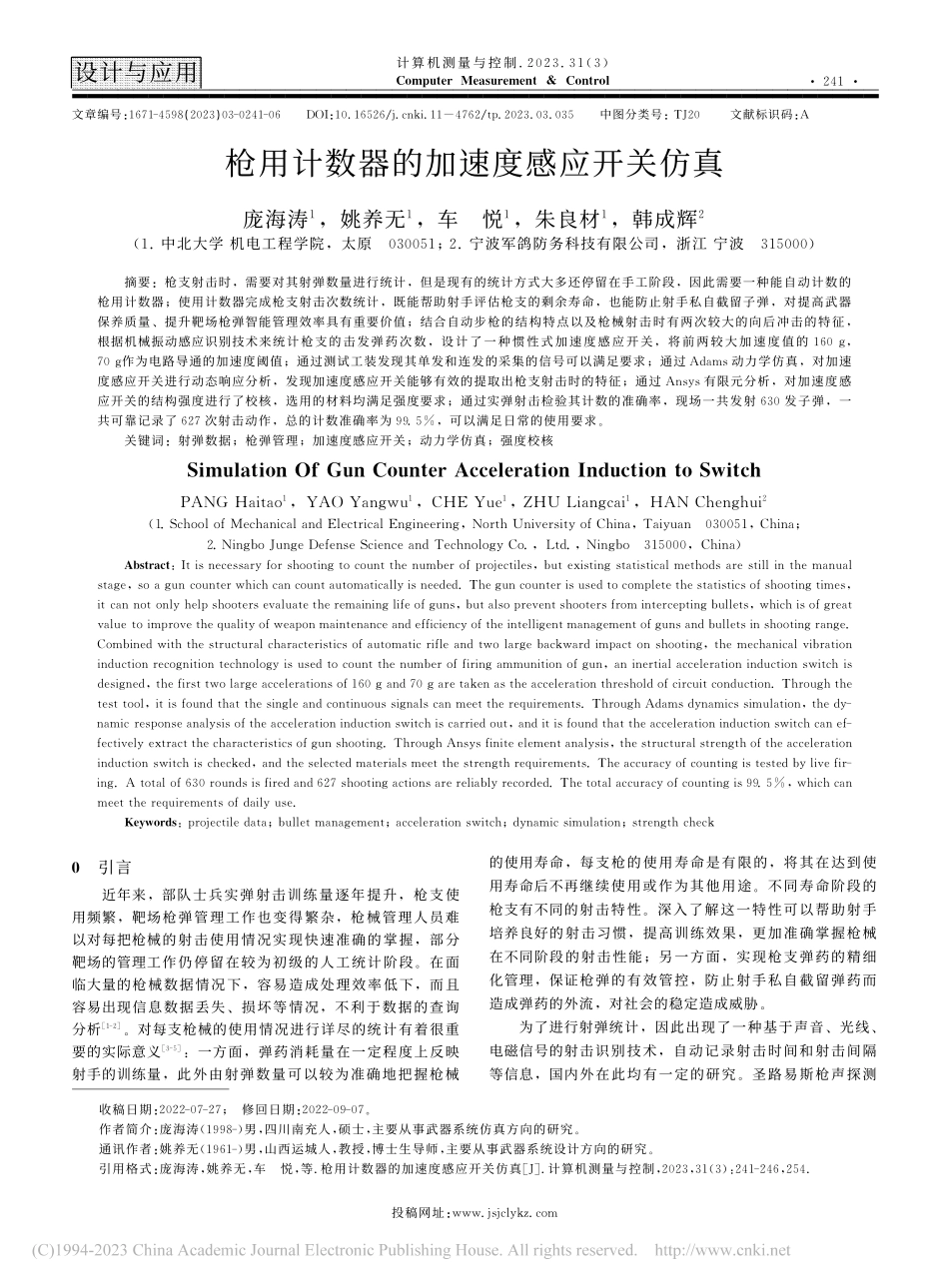

设计与应用计算机测量与控制．２０２３．３１（３）ＣｏｍｐｕｔｅｒＭｅａｓｕｒｅｍｅｎｔ＆Ｃｏｎｔｒｏｌ·２４１·收稿日期：２０２２－０７－２７；修回日期：２０２２－０９－０７。作者简介：庞海涛（１９９８－）男，四川南充人，硕士，主要从事武器系统仿真方向的研究。通讯作者：姚养无（１９６１－）男，山西运城人，教授，博士生导师，主要从事武器系统设计方向的研究。引用格式：庞海涛，姚养无，车悦，等．枪用计数器的加速度感应开关仿真［Ｊ］．计算机测量与控制，２０２３，３１（３）：２４１－２４６，２５４．文章编号：１６７１－４５９８（２０２３）０３－０２４１－０６ＤＯＩ：１０．１６５２６／ｊ．ｃｎｋｉ．１１－４７６２／ｔｐ．２０２３．０３．０３５中图分类号：ＴＪ２０文献标识码：Ａ枪用计数器的加速度感应开关仿真庞海涛１，姚养无１，车悦１，朱良材１，韩成辉２（１．中北大学机电工程学院，太原０３００５１；２．宁波军鸽防务科技有限公司，浙江宁波３１５０００）摘要：枪支射击时，需要对其射弹数量进行统计，但是现有的统计方式大多还停留在手工阶段，因此需要一种能自动计数的枪用计数器；使用计数器完成枪支射击次数统计，既能帮助射手评估枪支的剩余寿命，也能防止射手私自截留子弹，对提高武器保养质量、提升靶场枪弹智能管理效率具有重要价值；结合自动步枪的结构特点以及枪械射击时有两次较大的向后冲击的特征，根据机械振动感应识别技术来统计枪支的击发弹药次数，设计了一种惯性式加速度感应开关，将前两较大加速度值的１６０ｇ，７０ｇ作为电路导通的加速度阈值；通过测试工装发现其单发和连发的采集的信号可以满足要求；通过Ａｄａｍｓ动力学仿真，对加速度感应开关进行动态响应分析，发现加速度感应开关能够有效的提取出枪支射击时的特征；通过Ａｎｓｙｓ有限元分析，对加速度感应开关的结构强度进行了校核，选用的材料均满足强度要求；通过实弹射击检验其计数的准确率，现场一共发射６３０发子弹，一共可靠记录了６２７次射击动作，总的计数准确率为９９．５％，可以满足日常的使用要求。关键词：射弹数据；枪弹管理；加速度感应开关；动力学仿真；强度校核ＳｉｍｕｌａｔｉｏｎＯｆＧｕｎＣｏｕｎｔｅｒＡｃｃｅｌｅｒａｔｉｏｎＩｎｄｕｃｔｉｏｎｔｏＳｗｉｔｃｈＰＡ...
