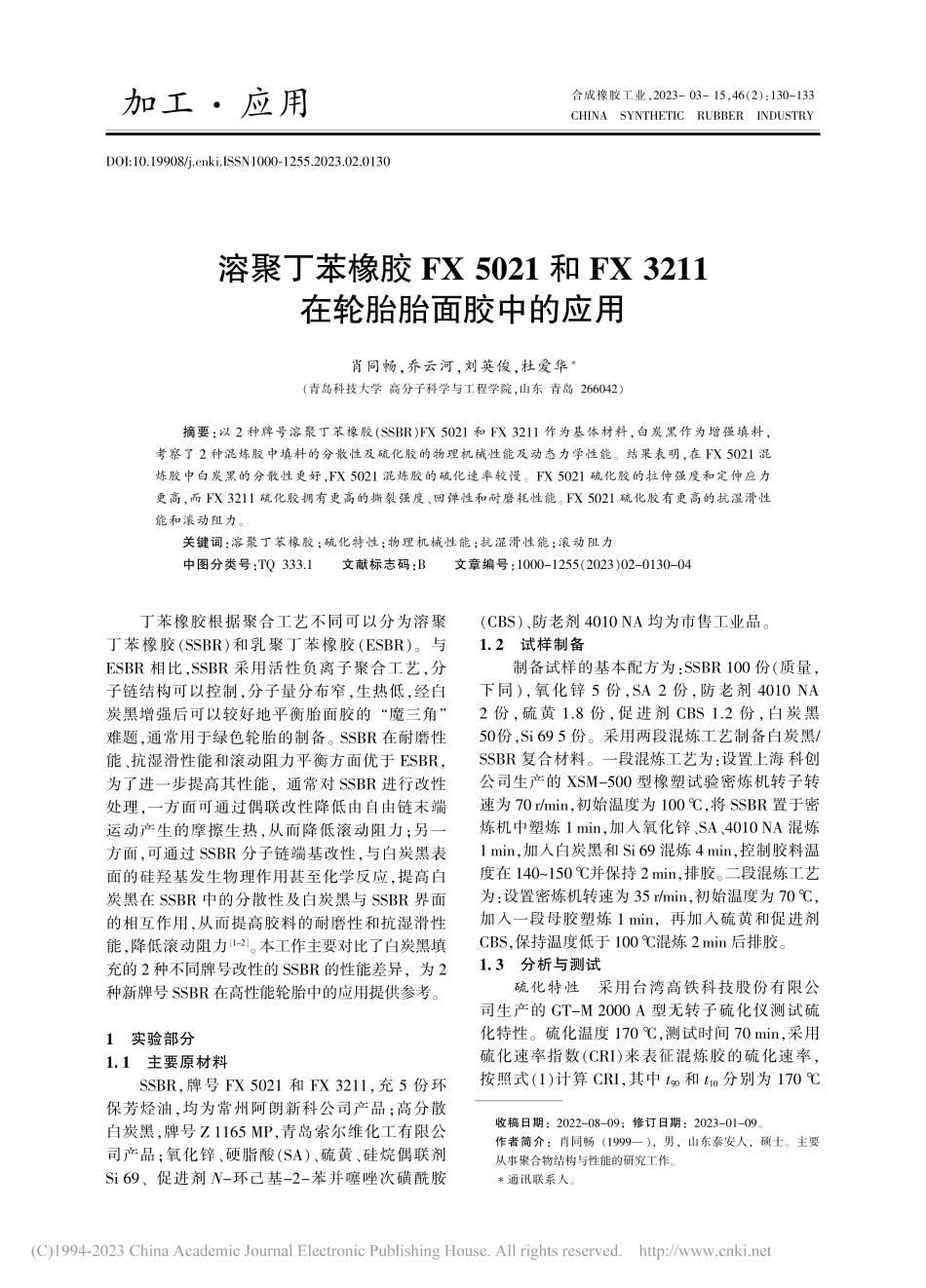

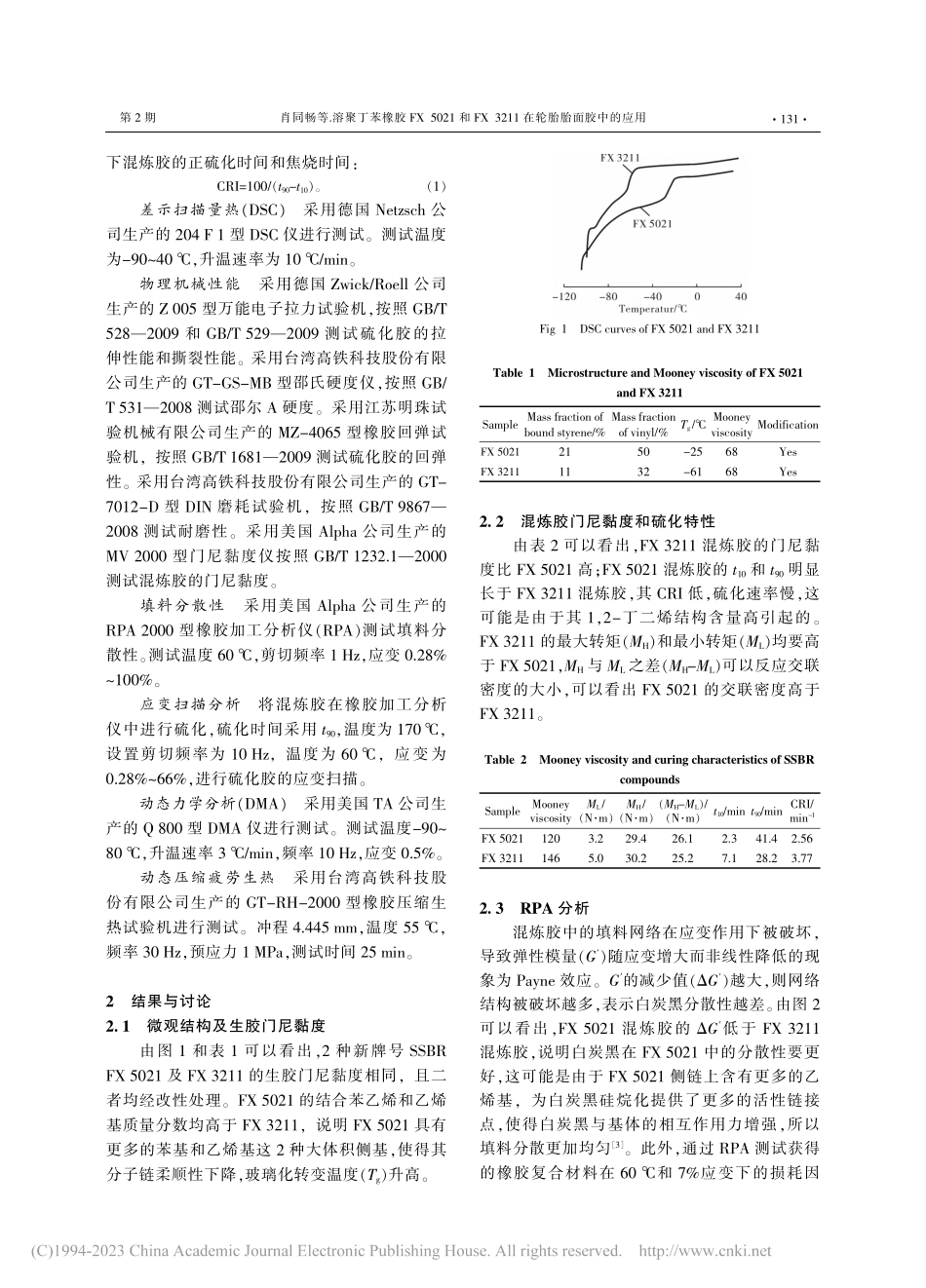

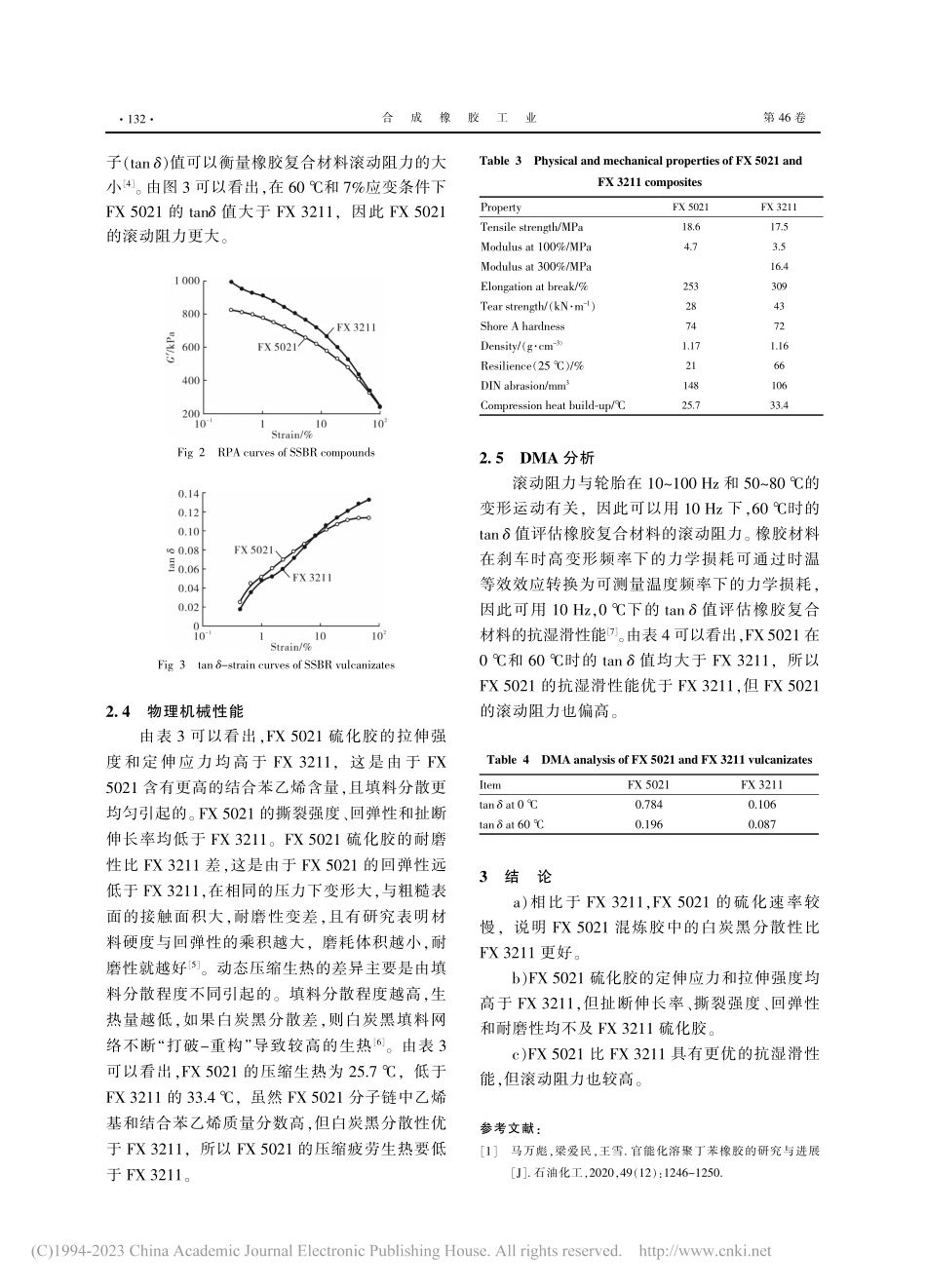

溶聚丁苯橡胶FX5021和FX3211在轮胎胎面胶中的应用肖同畅，乔云河，刘英俊，杜爱华*（青岛科技大学高分子科学与工程学院，山东青岛266042）摘要：以2种牌号溶聚丁苯橡胶（SSBR）FX5021和FX3211作为基体材料，白炭黑作为增强填料，考察了2种混炼胶中填料的分散性及硫化胶的物理机械性能及动态力学性能。结果表明，在FX5021混炼胶中白炭黑的分散性更好，FX5021混炼胶的硫化速率较慢。FX5021硫化胶的拉伸强度和定伸应力更高，而FX3211硫化胶拥有更高的撕裂强度、回弹性和耐磨耗性能。FX5021硫化胶有更高的抗湿滑性能和滚动阻力。关键词：溶聚丁苯橡胶；硫化特性；物理机械性能；抗湿滑性能；滚动阻力中图分类号：TQ333.1文献标志码：B文章编号：1000-1255（2023）02-0130-04DOI:10.19908/j.cnki.ISSN1000-1255.2023.02.0130合成橡胶工业，2023-03-15，46（2）：130～133CHINASYNTHETICRUBBERINDUSTRY收稿日期：2022-08-09；修订日期：2023-01-09。作者简介：肖同畅（1999—），男，山东泰安人，硕士。主要从事聚合物结构与性能的研究工作。*通讯联系人。丁苯橡胶根据聚合工艺不同可以分为溶聚丁苯橡胶（SSBR）和乳聚丁苯橡胶（ESBR）。与ESBR相比，SSBR采用活性负离子聚合工艺，分子链结构可以控制，分子量分布窄，生热低，经白炭黑增强后可以较好地平衡胎面胶的“魔三角”难题，通常用于绿色轮胎的制备。SSBR在耐磨性能、抗湿滑性能和滚动阻力平衡方面优于ESBR，为了进一步提高其性能，通常对SSBR进行改性处理，一方面可通过偶联改性降低由自由链末端运动产生的摩擦生热，从而降低滚动阻力；另一方面，可通过SSBR分子链端基改性，与白炭黑表面的硅羟基发生物理作用甚至化学反应，提高白炭黑在SSBR中的分散性及白炭黑与SSBR界面的相互作用，从而提高胶料的耐磨性和抗湿滑性能，降低滚动阻力［1-2］。本工作主要对比了白炭黑填充的2种不同牌号改性的SSBR的性能差异，为2种新牌号SSBR在高性能轮胎中的应用提供参考。1实验部分1.1主要原材料SSBR，牌号FX5021和FX3211，充5份环保芳烃油，均为常州阿朗新科公司产品；高分散白炭黑，牌号Z1165MP，青岛索尔维化工有限公司产品；氧化锌、硬脂酸（SA）、硫黄、硅烷偶联剂Si69、促进剂N-环己基-2-苯并噻唑次磺酰胺（CBS）、防老剂4010NA均为市售工业品。1.2试样制备制备试样的基本配方为：SSBR100份（质量，下同），氧化锌5份，SA2份，防老剂4010NA2份，硫黄1.8份，促进剂CBS1.2份，白炭黑50份，Si695份。采用两...
